Produktdetails

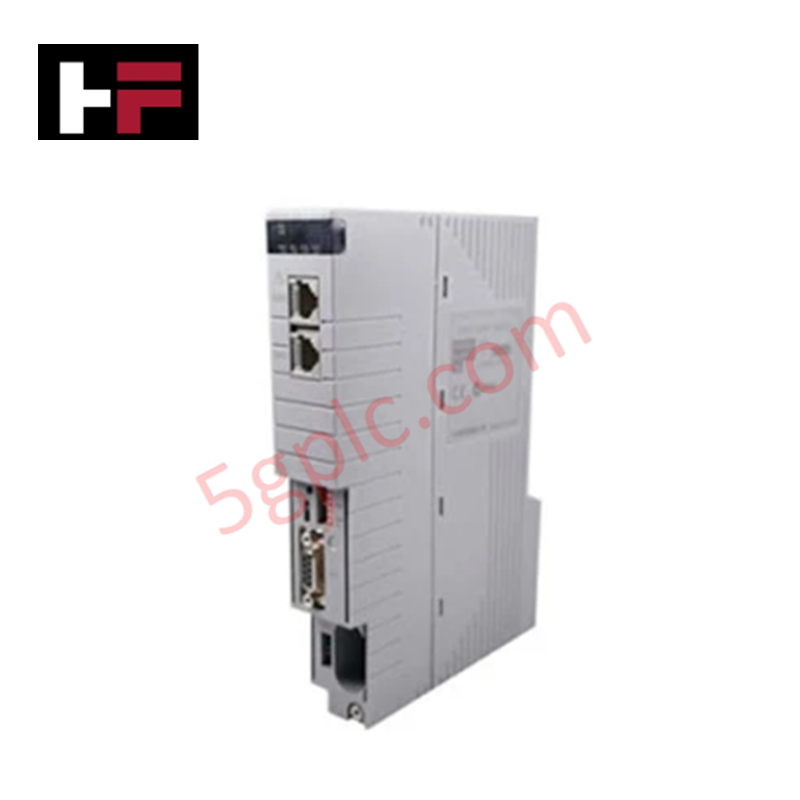

Der Yokogawa CP401-10, auch als CP401-Prozessormodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Ausführung der Echtzeit-Prozesssteuerung innerhalb der Plattformen Yokogawa CENTUM CS 3000 und CENTUM VP. Er verarbeitet digitale und analoge E/A-Regelkreise und führt dabei Systemprogrammcode aus, der im internen Festkörperspeicher gespeichert ist.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CP401-10 |
| Marke | Yokogawa |
| Basismodell | CP401 |
| Herkunft | Japan |
| Gewicht | 0,6 kg (1 lb 5,0 oz) |
| Abmessungen | 20,3 cm x 5,1 cm x 15,2 cm (8,0 Zoll x 2,0 Zoll x 6,0 Zoll) |
| Montageart | Standard-Rackmontage |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | 15 W (24-VDC-System-Backplane-Last) |
| Betriebstemperatur | -20 bis 60 °C |
| Speicherarchitektur | Onboard-RAM (Datenverarbeitung) / ROM (Programmspeicher) |
| Kommunikationsprotokolle | HART, FOUNDATION Fieldbus, Modbus |
4–20-mA-HART-Regelkreisprotokoll und Kanaltrennung
Der CP401-10 verwaltet den bidirektionalen digitalen und analogen Signalverkehr über Feldnetzwerke und unterstützt die Durchleitung von Diagnosedaten des 4–20-mA-HART-Regelkreisprotokolls sowie digitaler FOUNDATION-Fieldbus-Pakete. Hohe interne Parameter für die Kanal-zu-Kanal-Isolation verhindern, dass Erdschleifenströme den Betrieb der Register der zentralen CPU destabilisieren. Durch die strikte elektrische Trennung zwischen Feldkommunikationsverbindungen und Backplane-Bussen gewährleistet das Modul deterministische Abtastzeiten bei Konfigurationen mit hoher Regelschleifendichte.
Häufig gestellte Fragen
F: Wie gewährleistet der CP401-10 die Integrität der Systemdaten während eines Stromausfalls?
A: Parameter für die Echtzeitausführung und flüchtige Prozessvariablen werden im Onboard-RAM gespeichert, das durch Schaltungen zur Aufrechterhaltung der Backplane-Stromversorgung unterstützt wird, während Steuerungslogik und Systemkonfigurationen im nichtflüchtigen ROM gespeichert sind.
F: Kann das CP401-10-Prozessormodul ausgetauscht werden, während das System-Rack eingeschaltet ist?
A: Der Online-Austausch hängt von der CPU-Redundanzkonfiguration des Racks ab. In Konfigurationen mit doppelt redundanten Steuerungen kann ein ausgefallenes Prozessormodul im laufenden Betrieb ausgetauscht werden, ohne die laufenden Prozessregelkreise zu unterbrechen.
F: Welche Feldbusprotokolle werden über den Kommunikationsstapel des Moduls nativ verwaltet?
A: Der Prozessor kommuniziert direkt mit Feldbus-Kommunikationsmodulen, um die Diagnose intelligenter HART-Messumformer, FOUNDATION-Fieldbus-H1-Netzwerke und serielle/TCP-Modbus-Verbindungen zu verarbeiten.
Richtlinien für die Feldinstallation
- Richten Sie das Modul am vorgesehenen Steuerungssteckplatz im 19-Zoll-Rackgehäuse aus und drücken Sie es fest hinein, bis die rückseitigen Backplane-Steckverbinder vollständig einrasten.
- Ziehen Sie die Verriegelungsschrauben an der oberen und unteren Abdeckung mit einem Schlitzschraubendreher fest, um die Erdungsverbindung mit dem Rackgehäuse herzustellen.
- Vergewissern Sie sich, dass der 24-VDC-Stromverteilungsbus stabil und gefiltert ist, bevor Sie das Steuerungsgehäuse einschalten.
- Halten Sie für alle Kommunikationskabel an der Frontplatte einen minimalen Biegeradius von 50 mm ein, um eine Belastung der Leiter zu vermeiden.
- Verbinden Sie das Rackgehäuse mit einer niederohmigen Haupterdungsschiene für Instrumente, deren Widerstand strikt unter 1 Ohm liegt.
