Produktdetails

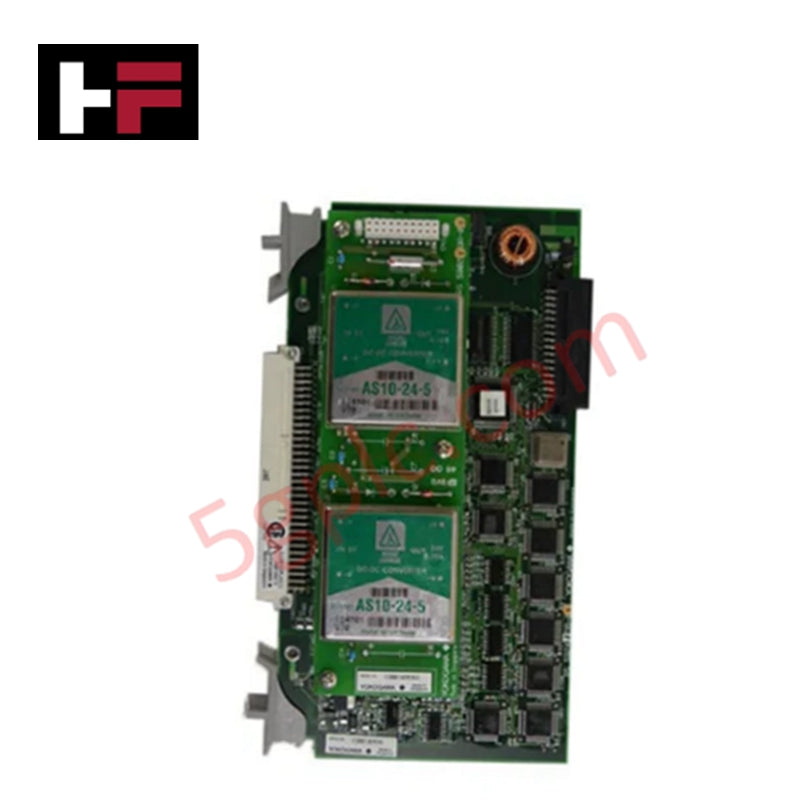

Für die hochdichte Erfassung von Feldsignalen in Field-Control-Station-(FCS-)Architekturen konfiguriert, ermöglicht das Yokogawa AMM42 S4 (AMM42-Multiplexer-Eingangsmodul) die direkte physische und elektrische Verarbeitung. Es übernimmt die Signalmultiplexung über nicht isolierte Feldkanäle und leitet Sensordaten direkt über die Yokogawa-DCS-Backplane-Schnittstelle weiter.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | AMM42 S4 |
| Marke | Yokogawa |
| Herkunft | Japan |
| Betriebstemperatur | 0 bis 55 °C |
| Leistungsaufnahme | Über die Backplane des Systems versorgt |
| Stromversorgung des Transmitters | 23,5 bis 24,5 VDC |
| Ausgangsstrombegrenzung | 60 mA oder weniger |
| Eingangswiderstand | 250 Ohm (bei Anschluss über eine Barriere auf 70 Ohm änderbar) |
| Signalisolierung | Nicht isoliert (System zu Feld und Kanal zu Kanal) |
| Redundanzarchitektur | Vollständig redundante Konfiguration mit Paar und Reserve |
4–20-mA-HART-Schleifenprotokoll und Kanalisolierung
Das AMM42 S4 verwendet eine fehlertolerante Architektur mit Paar und Reserve, um eine deterministische Datenerfassung ohne Single Point of Failure zu ermöglichen. Das Modul ist direkt mit 4–20-mA-Stromschleifen verbunden und verfügt über eine interne Stromversorgung für die Schleifentransmitter mit einer Nennspannung von 23,5 bis 24,5 VDC sowie einer Ausgangsstrombegrenzung von 60 mA. Mit einem internen Eingangswiderstand von 250 Ohm (bei Anschluss über eigensichere Barrieren auf 70 Ohm einstellbar) priorisiert die Baugruppe die Hochgeschwindigkeitsmultiplexung über nicht isolierte Signalleitungen. Dabei werden externe Isolationsbarrieren im Schaltschrank oder Erdungskonzepte mit nur einem Erdungspunkt eingesetzt, um Gleichtaktstörungen auf den Leitungen zu unterdrücken, bevor die Feldsignale in den Systemspeicher verarbeitet werden.
Häufig gestellte Fragen
F: Wie funktioniert die Konfiguration mit Paar und Reserve beim AMM42-S4-Modul?
A: Die Architektur betreibt gleichzeitig zwei redundante Hardwarepaare und vergleicht deren Berechnungsergebnisse. Wird ein Hardwarefehler erkannt, ist dadurch eine sofortige Umschaltung möglich, ohne die Steuerungsausführung zu unterbrechen.
F: Kann der interne Eingangswiderstand von 250 Ohm für Barriereschleifen geändert werden?
A: Ja, die Eingangsschaltung des Moduls kann auf 70 Ohm geändert werden, um die Impedanzanforderungen bei einer Verdrahtung über externe Sicherheitsbarrieren zu erfüllen.
F: Sind die einzelnen Kanäle des AMM42 S4 galvanisch voneinander getrennt?
A: Nein, die Modulbauweise verfügt weder zwischen den einzelnen Feldkanälen noch zwischen der System-Backplane und den Feldanschlüssen über eine galvanische Signaltrennung.
Richtlinien für die Installation im Feld
- ESD-Schutz: Legen Sie vor der Handhabung der Leiterplatte ein geerdetes Antistatik-Armband an, um die oberflächenmontierten Komponenten auf der Baugruppe zu schützen.
- Rack-Montage: Schieben Sie die Karte entlang der Führungsschienen des Subracks, bis der rückseitige Steckverbinder vollständig in der Backplane sitzt, und ziehen Sie anschließend alle Befestigungsschrauben der Frontplatte fest.
- Externe Isolierung: Da die Kanäle keine interne galvanische Isolierung besitzen, müssen externe Isolationsbarrieren oder Signalaufbereiter eingesetzt werden, wenn die Gefahr von Übersprechen zwischen Kanälen oder Erdschleifen besteht.
- Trennung der Verdrahtung: Führen Sie die Niederspannungsleitungen der Analogeingänge in separaten, geschirmten Kanälen und mit Abstand zu Wechselstromleitungen und Geräten mit hoher Schaltleistung.
