Produktübersicht

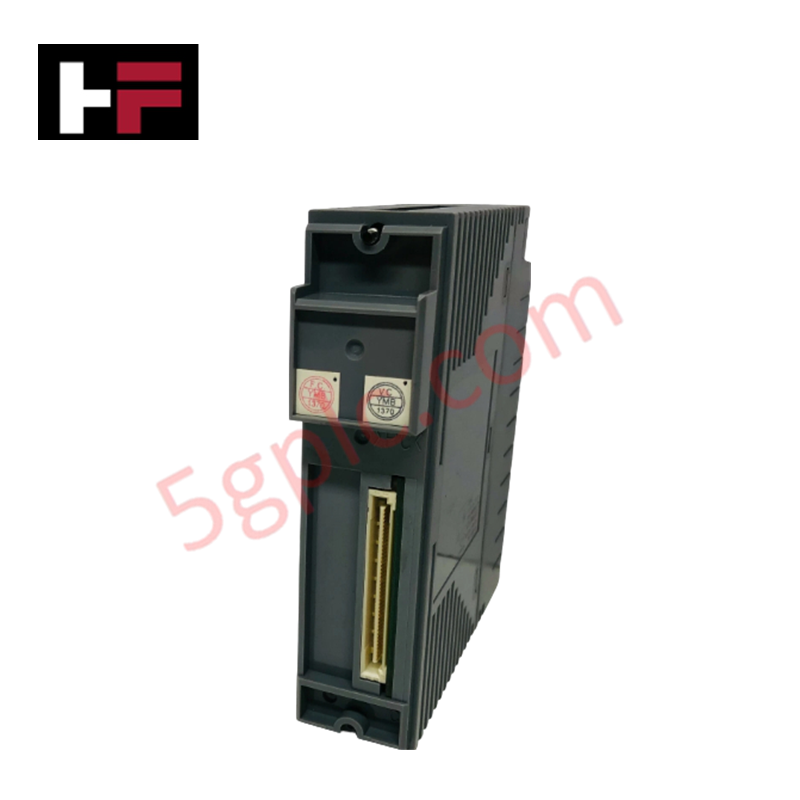

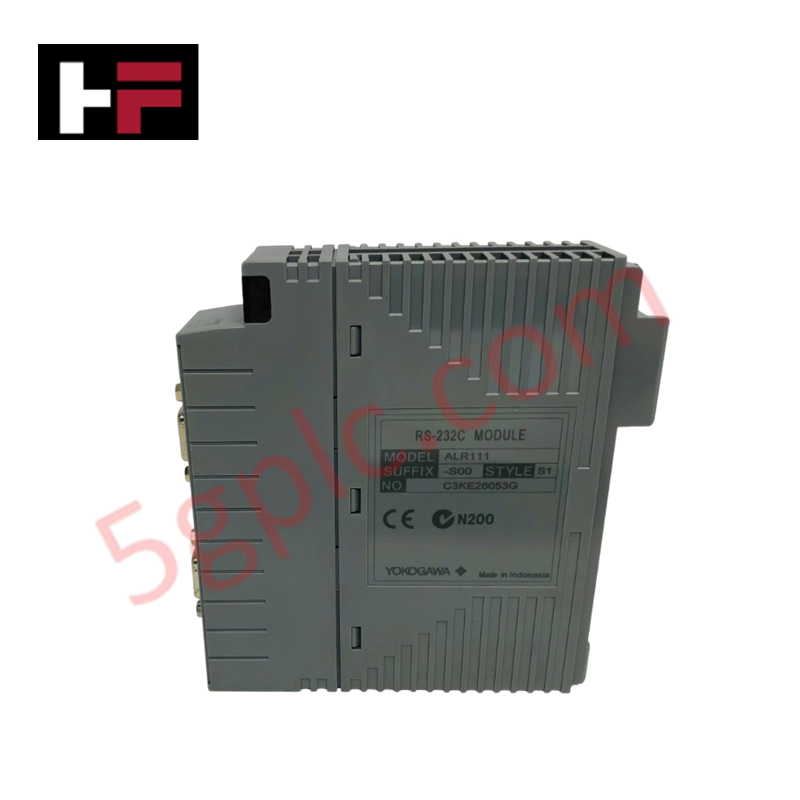

Das Yokogawa ALR111-S01 fungiert als leistungsstarkes serielles Gateway für die verteilten Steuerungssysteme CENTUM VP und CS 3000 (DCS). Dieses Modul ermöglicht der Feldsteuerungseinheit (FCU) die nahtlose Anbindung an Subsysteme von Drittanbietern, einschließlich SPS, Energiemonitoren und Gaschromatographen. Durch die Herstellung einer robusten digitalen Verbindung über zwei RS-232C-Anschlüsse zentralisiert der ALR111-S01 externe Gerätedaten in der primären Steuerungsumgebung. Wir liefern dieses Gerät als 100% brandneu und original, hergestellt in Frankreich, um höchste Betriebssicherheit für Ihre missionskritische Automatisierungsinfrastruktur zu gewährleisten.
Teilenummernaufgliederung
Der ALR111-S01 verwendet Yokogawas standardisierte Suffix-Logik zur Definition von Hardware-Spezifikationen und Funktionsrevisionen:
| Suffix-Code | Technische Definition |
| ALR111 | Serielle Kommunikationsmodul (RS-232C Typ) |
| -S | Standard-Hardwaretyp |
| 0 | Fester Hardware-Identifikator |
| 1 | Basisfunktionstyp (Revision 1) |
Technische Spezifikationen
Der ALR111-S01 gewährleistet präzisen Datendurchsatz über zwei unabhängige Kanäle. Wir garantieren, dass dieses Produkt in 100% brandneu und original Zustand geliefert wird.
-

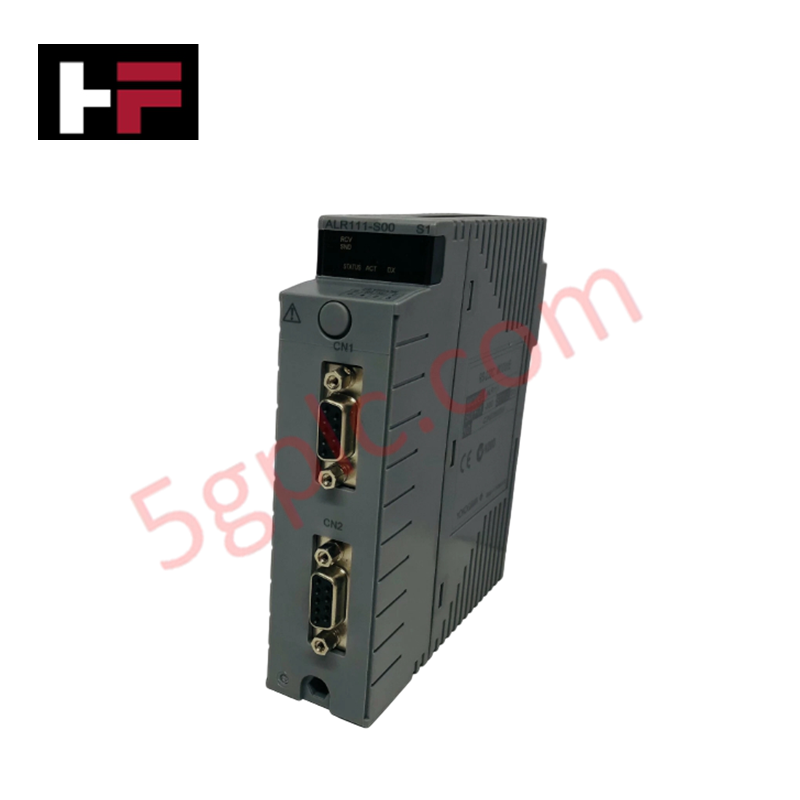

Kommunikationsschnittstelle: RS-232C (Doppelanschlüsse).
-
Anschluss: D-sub 9-polig (Stecker).
-
Übertragungsgeschwindigkeit: 300 bps bis 115,2 kbps.
-
Abmessungen: 3,2 cm (B) x 10,6 cm (T) x 13,0 cm (H).
-
Modulgewicht: 0,3 kg.
-
Herkunftsland: Frankreich.
-
Systemkompatibilität: CENTUM VP und CENTUM CS 3000.
Technische Vorteile
Der ALR111-S01 löst mehrere kritische Integrationsherausforderungen in modernen Prozessanlagen:
-
Entlastung des Prozessors: Ein integrierter dedizierter Prozessor verwaltet den gesamten seriellen Protokollstapel. Diese Architektur entlastet den Hauptprozessor der Feldsteuerungseinheit (FCU), sodass dieser sich ausschließlich auf die Echtzeit-Steuerungslogik konzentrieren kann, ohne dass Kommunikationsaufwand kritische Schleifen verlangsamt.
-
Optimierte Subsystemintegration: Das Modul unterstützt Modbus RTU und benutzerdefinierte ASCII-Protokolle. Diese Vielseitigkeit ermöglicht es Ingenieuren, Daten von verschiedenen Multi-Vendor-Hardwaregeräten – wie Energiemessgeräten oder Analysegeräten – direkt in die DCS-Bedienoberfläche zu integrieren.
-
Hohe Dichte im Schaltschrank: Das schlanke 3,2-cm-Profil maximiert den verfügbaren Platz innerhalb des I/O-Knotens. Dieses kompakte Design erlaubt die Installation mehrerer serieller Gateways in einem einzigen Rack, wodurch der gesamte Hardware-Fußabdruck und der Kühlbedarf reduziert werden.
-
Unabhängigkeit der Doppelanschlüsse: Jeder der beiden Anschlüsse arbeitet autonom. Innerhalb der CENTUM-Engineering-Software können Sie für jeden Anschluss individuelle Baudraten, Paritätseinstellungen und Kommunikationsprotokolle konfigurieren, was die Flexibilität bietet, zwei verschiedene Gerätetypen an ein einziges Modul anzuschließen.
FAQs
-
Unterstützt der ALR111-S01 redundante Konfigurationen?
Ja. Sie können zwei ALR111-S01-Module in einer Duplex-(redundanten) Konfiguration betreiben. In diesem Modus übernimmt das Standby-Modul automatisch die Kommunikationsaufgaben, falls das aktive Modul einen Hardwarefehler erkennt, wodurch ein Datenverlust ausgeschlossen wird.
-
Wie lang darf das Kabel für die RS-232C-Verbindung maximal sein?
Standard-RS-232C-Protokolle unterstützen typischerweise Kabellängen bis zu 15 Metern. Um diese Reichweite zu erweitern, empfehlen wir den Einsatz von RS-232-zu-RS-422/485-Konvertern oder optischen Trennverstärkern, um die Signalqualität über längere Distanzen zu erhalten.
-
Wie kann ich überprüfen, dass es sich um ein echtes Yokogawa-Teil handelt?
Jeder von uns gelieferte ALR111-S01 ist 100% brandneu und original. Die Hardware trägt die Kennzeichnung „Made in France“ und verfügt über eine vollständige Seriennummern-Rückverfolgbarkeit bis zu den Herstellerwerksunterlagen.
-
Kann ich dieses Modul mit Modbus-Geräten von Drittanbietern verwenden?
Absolut. Das Modul integriert sich in die CENTUM-Software zur Unterstützung der Modbus RTU-Kommunikation und ist somit eine ideale Schnittstelle für Energiemonitore, Frequenzumrichter und andere gängige industrielle serielle Geräte.
