Produktdetails

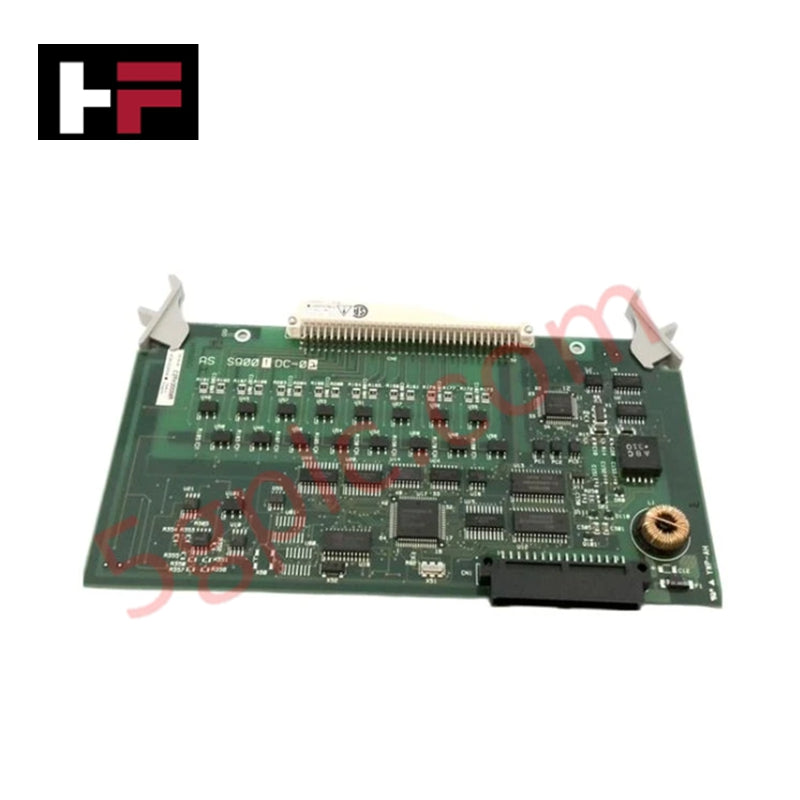

Der Yokogawa ADM12 S4, auch als ADM12-Kontakt-Ausgangs-E/A-Karte katalogisiert, dient als dedizierte Hardwarekomponente zur Verteilung diskreter Schaltsignale innerhalb von Yokogawa-DCS- und Steuerungsplattformen. Er ermöglicht die direkte physische Ausführung von Relaiskontakt-Ausgangszuständen, die durch Logikbefehle der Host-Backplane gesteuert werden.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | ADM12 S4 |
| Marke | Yokogawa |
| Herkunft | Japan |
| Gewicht | 0.74 lbs (0.34 kg) |
| Abmessungen | Standardabmessungen einer Sub-Rack-Karte |
| Betriebstemperatur | -10 bis 60 °C |
| Leistungsaufnahme | Versorgung über die Sub-Rack-Backplane |
| Ausgangstyp | Diskreter Kontaktausgang |
| Bauform | PC-Board-SPS / Zusatzplatine |
4-20-mA-HART-Loop-Protokoll und Kanalisolierung
Die ADM12-S4 verfügt über robuste Isolationsnetzwerke zwischen den Kanälen, die zentrale Logikprozessoren vor hochspannungsseitigen transienten Störungen und induktivem Schaltgeräusch schützen. Während die Karte diskrete Kontaktschließausgänge für Feldgeräte verwaltet, arbeitet sie innerhalb von Yokogawa-E/A-Racks zusammen mit analogen Subsystemen, die die Kommunikation über das 4-20-mA-HART-Loop-Protokoll ausführen. Interne Isolationsbarrieren verhindern die Ausbreitung von Gleichtaktspannungen über den Backplane-Bus und erhalten so die kontinuierliche Signalintegrität benachbarter analoger und digitaler Kanäle auch bei hoher Schaltlast an den Kontakten.
Häufig gestellte Fragen
F: Welche primäre Funktion hat das S4-Suffix auf der ADM12-Karte?
A: Das S4-Suffix bezeichnet den spezifischen Revisionsstand und die Hardwarekonfiguration der Kontaktausgänge und legt die physische Klemmenbelegung sowie die Kompatibilität mit der Backplane-Busschnittstelle fest.
F: Wie wird die Betriebsspannung für die ADM12-S4-Kontaktausgangskarte bereitgestellt?
A: Die primäre Logikversorgung wird direkt von der Backplane-Baugruppe des Host-Racks bezogen, sobald die Karte in den vorgesehenen Steckplatz eingesetzt ist.
F: Unterstützt die ADM12-S4 den Austausch im laufenden Betrieb?
A: Ein Austausch unter Spannung hängt von den Eigenschaften des Host-Sub-Rack-Gehäuses ab; die Feldverdrahtung sollte vor dem Ausbau getrennt werden, um ein unbeabsichtigtes Schalten der Kontakte zu verhindern.
Richtlinien für die Installation im Feld
- ESD-Schutz: Tragen Sie vor der Handhabung der Leiterplattenbaugruppe stets ein geerdetes Antistatik-Armband, um Schäden durch elektrostatische Entladung zu vermeiden.
- Steckplatz-Ausrichtung: Führen Sie die Kartenkanten präzise in die Steckplatzführungen des Sub-Racks ein und drücken Sie die Karte fest hinein, bis der rückseitige Kartensteckverbinder vollständig in der Backplane sitzt.
- Trennung der Verdrahtung: Sorgen Sie im Inneren der Kabelkanäle des Schaltschranks für eine strikt physische Trennung zwischen der Feldverdrahtung der diskreten Kontaktausgänge und den Niederspannungsleitungen für analoge Signale oder Kommunikation.
- Schirmerdung: Stellen Sie sicher, dass die Drain-Leitungen der Feldkabel an einem einzigen Systemerdungspunkt an der Haupterdungsschiene des Schaltschranks aufgelegt sind, um Erdschleifen zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
