Produktdetails

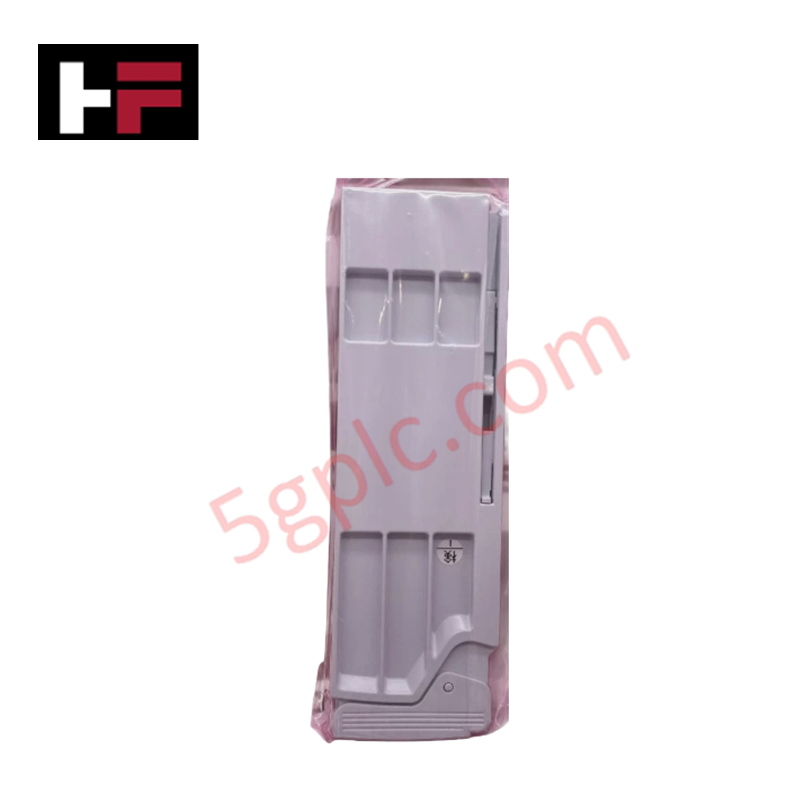

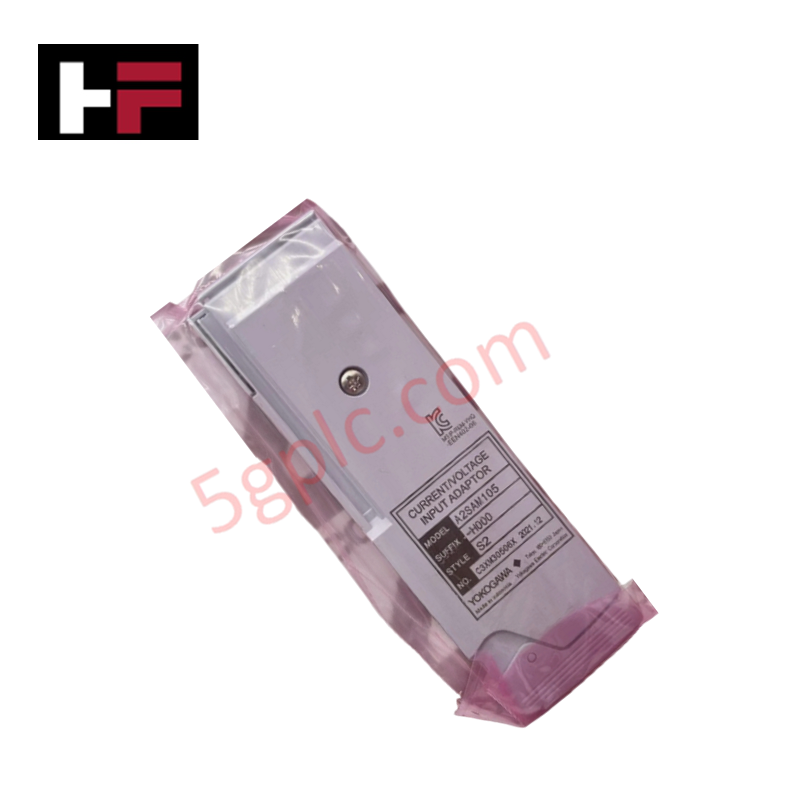

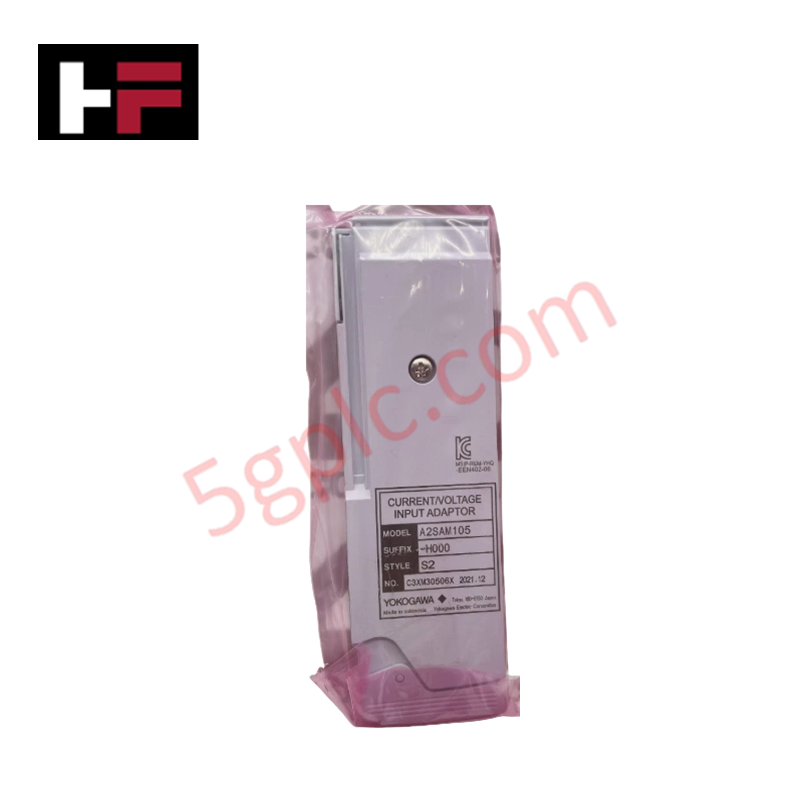

Für die Erfassung analoger Signale in den Plattformen Yokogawa CENTUM VP und ProSafe-RS konfiguriert, ermöglicht der Yokogawa A2SAM105-H000 (A2SAM105 Analog-Eingangsadapter) eine direkte physische und elektrische Anbindung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | A2SAM105-H000 |
| Marke | Yokogawa |
| Herkunft | Japan |
| Eingangstypen | 4-20 mA DC, 1-5 V DC, 0-10 V DC |
| Zulässiger Eingangsbereich | 0-40 mA, 0-30 V DC |
| Eingangswiderstand | 320 Ohm bei 20 mA, 640 Ohm bei 4 mA (eingeschaltet); >=100 kOhm (ausgeschaltet) |
| Genauigkeit | +/-4 mV / +/-12 uA bei 23+/-2 °C; +/-8 mV / +/-24 uA bei 0-60 °C |
| Spannungsfestigkeit | 500 V AC für 1 Min. (I/O-Adapter), 42 V DC |
| Gewicht | 0,10 kg |
| Abmessungen | Kompaktes Steckmodul, auf der Basisplatte montiert |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | Versorgung über die 5-V-DC-Schiene der Basisplatte |
| Diagnose | Erkennung von Unterbrechungen und Kurzschlüssen, interner Selbsttest |
| Redundanz | Kompatibel mit Simplex oder TMR |
| Sicherheitszertifizierung | Bis SIL3 (IEC 61508) |
| Protokoll | Digitale HART-7-Überlagerung |
Yokogawa Kanal-zu-Kanal-Isolierung und DCS-Signalintegrität
Analoge Architekturen von Yokogawa N-IO verwenden eine galvanische Kanal-zu-Kanal-Isolierung, um zirkulierende Erdströme zwischen verteilten Messstellen zu blockieren. Die Aufrechterhaltung einer durchgängigen Isolationsintegrität schützt die internen Signalpfade bei der Verarbeitung von Parametern des 4-20-mA-HART-Schleifenprotokolls zusammen mit 1-5-V-DC- oder 0-10-V-DC-Spannungseingängen. Dedizierte Isolationsbarrieren gewährleisten eine Spannungsfestigkeit von 500 V AC und verhindern, dass hochfrequentes Gleichtaktrauschen die Genauigkeit der Umwandlung beeinträchtigt oder die nachgelagerte Steuerungsverarbeitung an CENTUM-VP- und ProSafe-RS-Feldknoten verschlechtert.
Häufig gestellte Fragen
F: Wie verhält sich der Eingangswiderstand des A2SAM105-H000 im eingeschalteten und ausgeschalteten Zustand?
A: Im eingeschalteten Zustand beträgt der Eingangswiderstand 320 Ohm bei 20 mA und 640 Ohm bei 4 mA. Im ausgeschalteten Zustand wechselt der Adapter in einen hochohmigen Zustand mit einem Messwert von >=100 kOhm.
F: Welche Isolationsspannung hält der Adapter zwischen der Kanalschaltung und der N-IO-Rückwand aus?
A: Der Adapter gewährleistet eine Spannungsfestigkeit von 500 V AC für 1 Minute zwischen den einzelnen I/O-Adapterkanälen und der Rückwandstruktur.
Richtlinien für die Feldinstallation
Den Adapter vertikal in den vorgesehenen Steckplatz der N-IO-Basisplatte einsetzen, bis die Verriegelungslasche vollständig auf der Rückwand sitzt. Sicherstellen, dass die Klemmen der Feldverdrahtung vor dem Einsetzen oder Herausnehmen der Hardware spannungsfrei sind. Alle Schirmungen der Signalkabel an einem einzigen Chassis-Erdungspunkt der Basisplattenbaugruppe erden, um Potenzialunterschiede zwischen den Analogschleifen zu begrenzen.
