Produktdetails

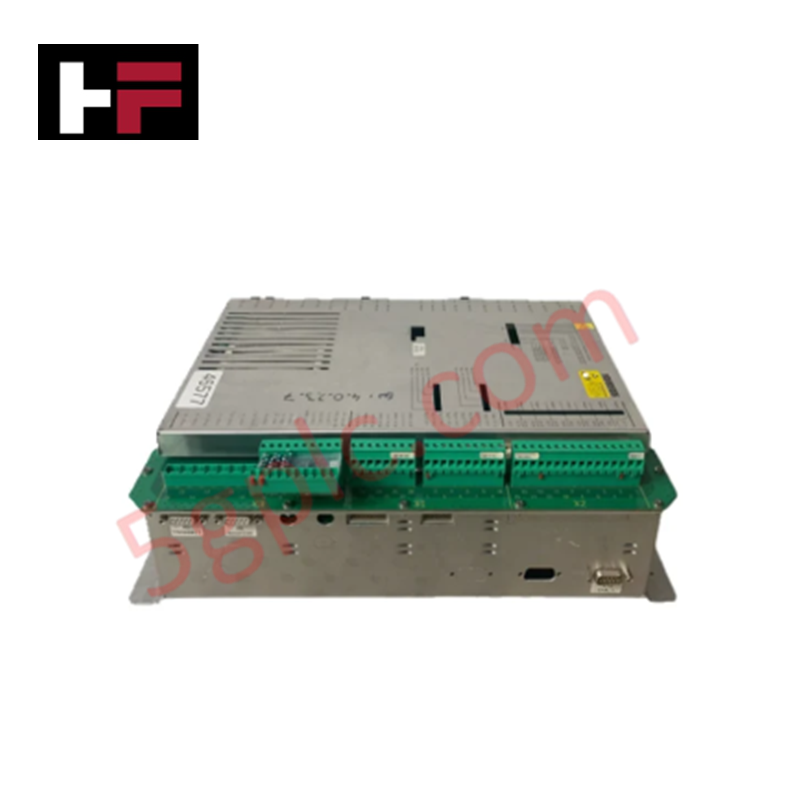

Der Woodward CSC3HUWB, auch als CSC3HUWB-SEG-Steuermodul katalogisiert, dient als spezielle Hardwarekomponente für die Ausführung diskreter Mehrkanalsignale und die Verarbeitung analoger Messungen in SEG-Steuerungsnetzwerken. Das Gerät wird mit 24 VDC versorgt, hat eine Leistungsaufnahme von 5 W und verfügt über 4 analoge Eingangskanäle (0–10 V) sowie 8 digitale Ausgangskanäle (24 V). Der Betriebstemperaturbereich reicht von -20 bis +60 °C.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CSC3HUWB |
| Marke | Woodward |
| Herkunft | USA |
| Abmessungen | 120 mm x 100 mm x 40 mm (4,7 Zoll x 3,9 Zoll x 1,6 Zoll) |
| Betriebstemperatur | -20 bis +60 °C (-4 bis +140 °F) |
| Leistungsaufnahme | 5 W |
| Versorgungsspannung | 24 VDC |
| Produkttyp | SEG-Steuermodul |
| Analoge Eingänge | 4 Kanäle (0–10 V) |
| Digitale Ausgänge | 8 Kanäle (24 V) |
| Lagertemperatur | -40 bis +85 °C (-40 bis +185 °F) |
| Luftfeuchtigkeit | 10–90 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Stoßfestigkeit | 15 G für 11 ms |
Rückmeldereaktion des Aktuatorregelkreises und Vektordynamik
Das Woodward CSC3HUWB-SEG-Steuermodul verwendet deterministische E/A-Abtastroutinen, um während dynamischer Drehzahlregelungs- und Laststeuerungszyklen eine schnelle Rückmeldung im Aktuatorregelkreis aufrechtzuerhalten. Digitale Ausgänge führen schnelle Schaltvorgänge für Relais- und Magnetventiltreiberschaltungen aus, während hochauflösende analoge Eingänge 0–10-V-Signale verarbeiten, um Phasenverzögerungen in Regelkreisen zu verhindern. Interne Filtermechanismen isolieren die Messpfade und erfüllen die Anforderungen an die Unterdrückung harmonischer Verzerrungen in elektrisch störbehafteten Industrieumgebungen.
Häufig gestellte Fragen
F: Welcher Eingangssignalspannungsbereich gilt für die analogen Kanäle des CSC3HUWB-Moduls?
A: Die 4 integrierten analogen Eingangskanäle akzeptieren standardmäßige 0–10-V-Spannungssignale zur kontinuierlichen Verarbeitung durch die Steuerlogik.
F: Welche Toleranzen der Stromversorgung müssen für den 24-VDC-Eingang des CSC3HUWB-Steuermoduls eingehalten werden?
A: Das Modul benötigt einen geregelten 24-VDC-Hilfseingang für eine kontinuierliche Leistungsaufnahme von 5 W. Versorgungsschwankungen müssen innerhalb der üblichen industriellen Gleichstromgrenzen bleiben, um unerwartete Rücksetzzyklen zu verhindern.
Richtlinien für die Installation vor Ort
- Montieren Sie das 120 mm x 100 mm x 40 mm große Modul sicher auf einer standardmäßigen 35-mm-DIN-Schiene oder einer Montageplatte und achten Sie auf ausreichenden Abstand um die thermischen Kühlflächen.
- Stellen Sie sicher, dass die 24-VDC-Hilfsversorgung vor dem Verdrahten der Feldklemmen oder dem Anschließen der Systemkabelstränge spannungsfrei geschaltet ist.
- Verbinden Sie den Erdungsanschluss direkt über einen speziellen Leiter mit niedriger Impedanz mit der Erdungsschiene der Montageplatte, um eine vollständige Störfestigkeit zu gewährleisten.
- Verlegen Sie die 0–10-V-Signalleitungen der analogen Eingänge in geschirmten Kabeln getrennt von der Verdrahtung der digitalen 24-V-Ausgänge und der Wechselstromversorgung. Erden Sie den Schirm nur an einem Ende.
