Produktdetails

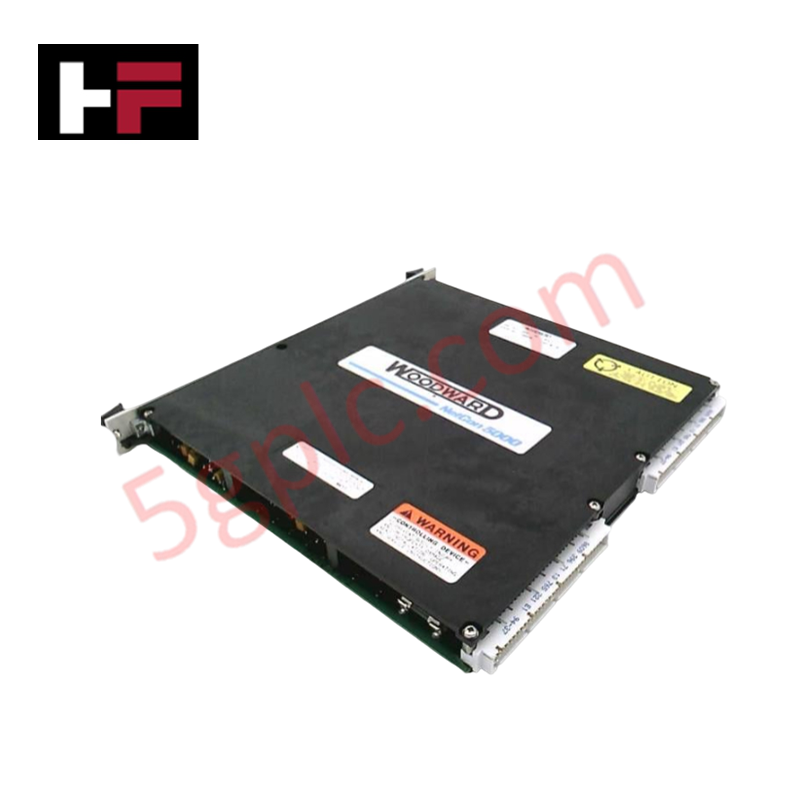

Konfiguriert für die Ausführung digitaler Steuersignale in NETCON 5000 Turbinenmanagement-Plattformen, bietet das Woodward 5464-550 (5464-550 Diskretes Ausgangsmodul) die direkte physische Ausführung binärer Befehlssignale und die Überwachung des Systemfehlerstatus.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 5464-550 |
| Marke | Woodward |
| Herkunft | Nicht angegeben |
| Gewicht | 2,05 lbs |
| Schnittstelle | Einzelanschluss |
| Anzeigen | Rote Fehler-LED |
Rückmeldung des Aktuators und Wärmeableitungsprofile des Kühlkörpers
Das 5464-550 Modul steuert das Schalten diskreter Steuersignale, die für binäre Betätigung und Zustandsänderungen der Maschinenlogik erforderlich sind. Die interne Architektur des Moduls ist mit spezifischen Wärmeableitungsprofilen des Kühlkörpers ausgelegt, um die Zuverlässigkeit der Komponenten unter kontinuierlicher Schaltbelastung zu gewährleisten. Zur Unterstützung einer stabilen Rückmeldung des Aktuators hält das Modul niederohmige Schaltwege aufrecht, wodurch die Latenz zwischen dem Ausgang des Steuerprozessors und der Last auf der Feldseite minimiert wird. Die integrierte rote Fehleranzeige überwacht den internen Modulzustand und liefert sofortiges visuelles Feedback, falls der Prozessor eine Hardwareanomalie oder eine Abweichung des Ausgangszustands im Vergleich zum Logikbefehl erkennt.
Häufig gestellte Fragen
F: Unterstützt das Modul Hot-Swapping innerhalb eines aktiven NETCON 5000 Racks?
A: Hot-Swapping des 5464-550 wird nicht unterstützt. Die Stromversorgung des Steuerungsracks muss vor dem Herausnehmen oder Einsetzen des Moduls abgeschaltet werden, um Schäden an den Backplane-Kommunikationspins oder unbeabsichtigte Zustandsänderungen der gesteuerten Feldgeräte zu vermeiden.
F: Wie wird der Zustand der Fehleranzeige mit der Systemlogik synchronisiert?
A: Die Fehler-LED wird von der internen Diagnoselogik des Moduls aktiviert, sobald ein Kommunikationsfehler mit dem Zentralprozessor oder ein interner Hardwarefehler erkannt wird. Der Zustand ist nicht benutzerkonfigurierbar und dient ausschließlich als Hardware-Statusanzeige.
Richtlinien für die Feldinstallation
- Montage: Befestigen Sie das Modul fest im vorgesehenen Steckplatz des NETCON 5000 Racks. Stellen Sie sicher, dass die Verriegelungslaschen vollständig eingerastet sind, um einen konstanten Kontakt zum Backplane-Bus zu gewährleisten.
- Verdrahtung: Schließen Sie Feld-Ausgabegeräte mit geschirmten Leitern an die Modulanschlüsse an. Achten Sie darauf, dass der Gesamtstrom für jeden diskreten Ausgang die maximale Nennleistung der Modulanschlusspins nicht überschreitet.
- Erdung: Vergewissern Sie sich, dass das Modulgehäuse ordnungsgemäß mit der Gehäuseerdung verbunden ist. Diese Verbindung ist erforderlich, um einen stabilen Rückweg für Störströme zu gewährleisten und die Integrität des Ausgangsschaltkreises zu erhalten.
- Test: Führen Sie nach der Installation einen kontrollierten Logiktest durch, um zu bestätigen, dass die diskreten Ausgangszustände korrekt mit den Turbinensteuerbefehlen übereinstimmen. Beobachten Sie die Fehler-LED beim Einschalten, um eine erfolgreiche Selbstinitialisierung zu bestätigen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
