Produktdetails

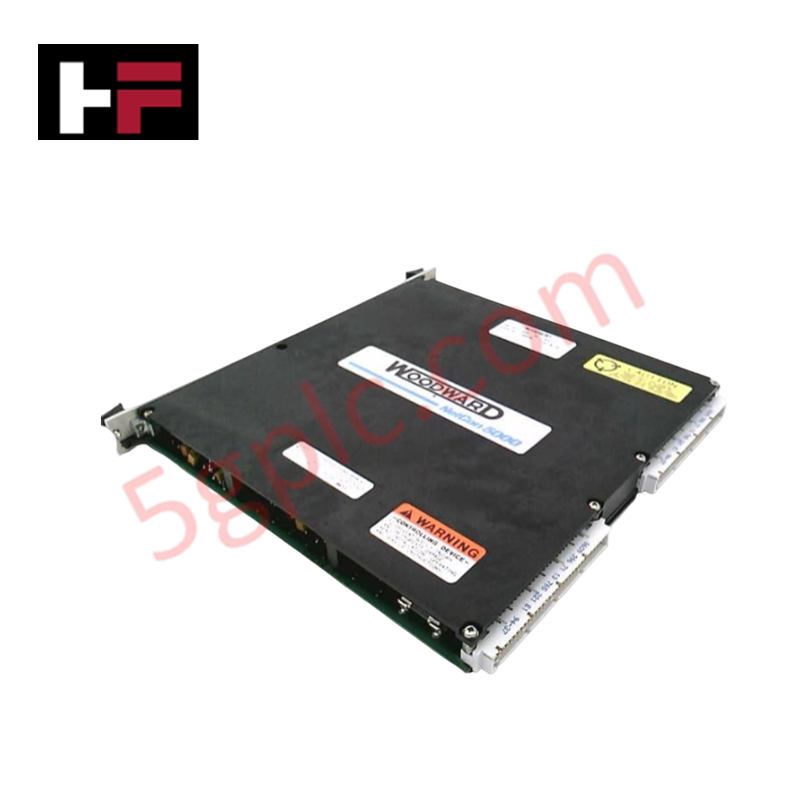

Konfiguriert für die Erfassung von Hochtemperatursensoren in NETCON 5000-Steuerungsnetzwerken, bietet das Woodward 5464-333 (5464-333 Thermoeingangsmodule) die direkte physische Verarbeitung von Thermoelementsignalen und galvanische Trennung über vier Eingangskanäle.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 5464-333 |
| Marke | Woodward |
| Herkunft | USA |
| Eingangskanäle | 4 Kanäle |
| Signaltyp | Thermoelement (Typ J, K, T) |
Rückmeldung des Aktuators und Wärmeableitungsprofile des Kühlkörpers
Das 5464-333 Modul arbeitet mit verschiedenen Thermoelementtypen zusammen, um niederfrequente thermische Signale in digitale Werte umzuwandeln, die mit der NETCON 5000-Architektur kompatibel sind. Jeder der vier Kanäle verfügt über eine interne galvanische Trennung, die die Messschleife vor elektrischen Störungen und durch Erdung verursachten Interferenzen schützt. Um die Rückmeldung des Aktuators zu erhalten, führt das Modul eine Signalaufbereitung durch, die transiente Störungen begrenzt und eine hohe Signalauflösung gewährleistet. Das Gehäuse des Moduls ist mit Wärmeableitungsprofilen für den Kühlkörper konstruiert, um die interne Leistungsabgabe der Signalaufbereitungsschaltung zu steuern und so Betriebsstabilität sowie Messgenauigkeit in Umgebungen mit schwankenden Umgebungstemperaturen sicherzustellen.
Häufig gestellte Fragen
F: Unterstützt das Modul gemischte Thermoelementtypen über seine vier Eingangskanäle?
A: Ja. Das 5464-333 ist für Flexibilität ausgelegt und erlaubt den Anschluss unterschiedlicher Thermoelementtypen (z. B. J, K, T) an einzelne Kanäle. Die Konfiguration in der NETCON 5000-Software muss entsprechend dem jeweils verwendeten Sensortyp für jeden Kanal aktualisiert werden, um eine genaue Linearisierung sicherzustellen.
F: Wird die Trennung pro Kanal oder als Block bereitgestellt?
A: Das Modul verfügt über eine galvanische Trennung für jeden Eingangskanal. Diese pro-Kanal-Trennungsstrategie soll Übersprechen zwischen Sensoren mit unterschiedlichen Potentialbezügen verhindern und hochfrequente elektromagnetische Störungen unterdrücken.
Feldinstallationsrichtlinien
- Montage: Setzen Sie das Modul in den vorgesehenen NETCON 5000-Rackschacht ein. Stellen Sie sicher, dass alle Backplane-Verbindungspins korrekt ausgerichtet sind, bevor Sie Druck ausüben, um das Modul vollständig zu arretieren.
- Verdrahtung: Schließen Sie Thermoelementleitungen mit geeigneten Kompensationskabeln an. Achten Sie auf die richtige Polarität an den Eingangsanschlüssen, da eine vertauschte Verbindung zu invertierten Temperaturwerten führt.
- Abschirmung: Schließen Sie alle Kabelabschirmungen an einem einzigen Punkt an die Gehäuseerdung an, um Erdschleifen zu vermeiden. Stellen Sie sicher, dass die Abschirmung nicht mit dem Thermoelementgehäuse verbunden ist, wenn die Sonde geerdet am Prozessgerät ist.
- Überprüfung: Führen Sie nach der Installation einen kanalweisen Signalüberprüfungstest mit einem kalibrierten Thermoelementsimulator durch, um Skalierung und Trennung vor der endgültigen Inbetriebnahme der Steuerungsschleife zu bestätigen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
