Produktdetails

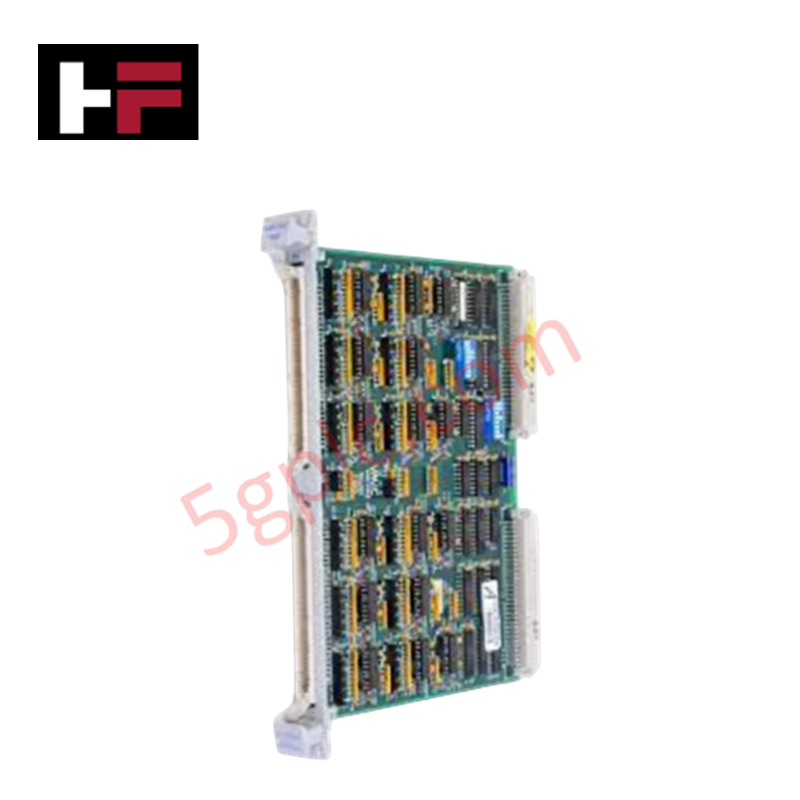

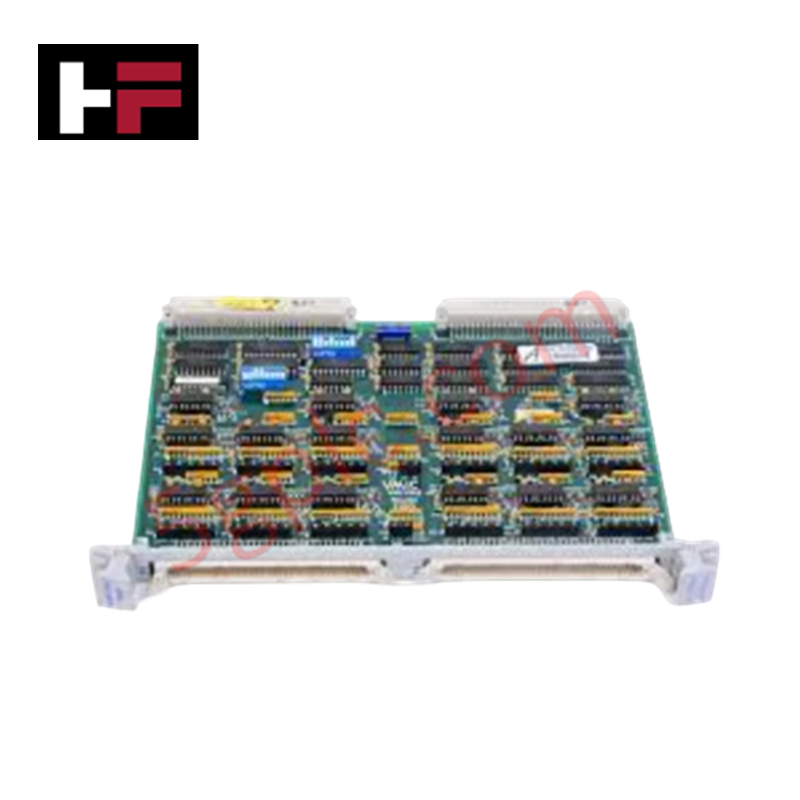

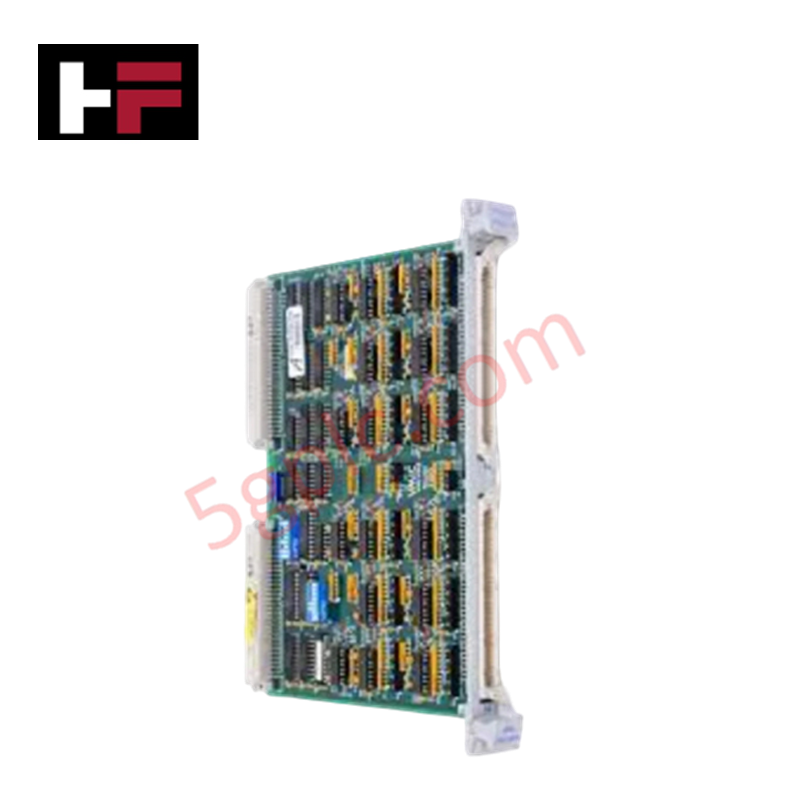

Das GE Fanuc VMIVME-1150B 332-201150-120000, auch katalogisiert als das VMIVME-1150B Eingangs-/Ausgangsmodul, fungiert als dedizierte Hardwarekomponente zur Verarbeitung diskreter Ein- und Ausgangssignale innerhalb von VMEbus-Architekturen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | VMIVME-1150B 332-201150-120000 |
| Marke | GE Fanuc |
| Herkunft | Vereinigte Staaten |
| Gewicht | Standard 6U VME Gewicht |
| Abmessungen | 160 mm x 233,35 mm (6U VME Formfaktor) |
| Betriebstemperatur | 0 - 60 °C |
| Stromverbrauch | +5 VDC, typisch 10 W |
| E/A-Kanäle | 32 digitale Eingänge / 32 digitale Ausgänge |
| Signalspannung | 24 VDC (Eingangs- und Ausgangsschichten) |
| Schaltfrequenz | Bis zu 100 Hz |
| VME-Schnittstelle | 32-Bit / 33 MHz Busgeschwindigkeit |
| Physikalische Verbindung | J1 / J2 Backplane-Steckverbinder |
Firmware-Flash-Kompatibilität und E/A-Dichteskalierung
Das Modul erreicht eine interne Dichteskalierung durch Integration von 32 digitalen Eingängen und 32 digitalen Ausgängen innerhalb eines Single-Slot 6U Formfaktors. Um die parallele Datenintegrität über die 32-Bit / 33 MHz Schnittstelle zu gewährleisten, koppelt das Platinenlayout eine hochstörsichere Logik direkt an die J1- und J2-Backplane-Steckverbinder. Eine erfolgreiche Integration in Host-Verarbeitungssysteme erfordert eine exakte Firmware-Flash-Kompatibilität, um die E/A-Registerblöcke korrekt abzubilden und Bus-Arbitrations-Timeouts während Hochgeschwindigkeits-Datenzyklen zu vermeiden.
Häufig gestellte Fragen
F: Kann das VMIVME-1150B Modul im laufenden Betrieb (Hot-Swap) im VME-Gehäuse eingesetzt werden?
A: Nein. Die mechanischen J1- und J2-Steckerpins unterstützen keine Live-Einfüge-Sequenz. Das Herausziehen oder Einsetzen des Moduls bei eingeschalteter Backplane-Spannung verursacht Spannungstransienten, die Konfigurationsfehler oder den Ausfall von Bauteilen zur Folge haben können.
F: Welcher Faktor begrenzt die maximale Schaltlaufzeit der diskreten Kanäle?
A: Die physikalische Schaltfrequenz ist aufgrund der induktiven und kapazitiven Reaktionsprofile der Halbleiter-Schaltkreise auf maximal 100 Hz begrenzt. Ein Überschreiten dieser Frequenz verschlechtert die Signalqualität und führt zu fehlenden Datenframes.
Feldinstallationsrichtlinien
- Gehäusestrom-Isolierung: Schalten Sie den Haupt-VME-Rack vollständig stromlos, bevor Sie die Karte ein- oder ausbauen, um induktive Lichtbogengefahren über die Backplane-Leiterbahnen zu vermeiden.
- Mechanische Montage: Richten Sie die Modulränder an den oberen und unteren 6U-Kartenführungen aus. Schieben Sie die Platine nach innen, bis die J1- und J2-Steckverbinder in die Backplane-Matrix einrasten, und sichern Sie dann die Frontplatten-Verriegelungsschrauben.
- Feldverdrahtungsbeschränkungen: Trennen Sie alle externen 24 VDC digitalen Ein- und Ausgangsleitungen von Hochspannungs-Wechselstromleitungen (AC), um elektromagnetische Störeinflüsse auf den 100-Hz-Kommunikationspfad zu vermeiden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
