Produktdetails

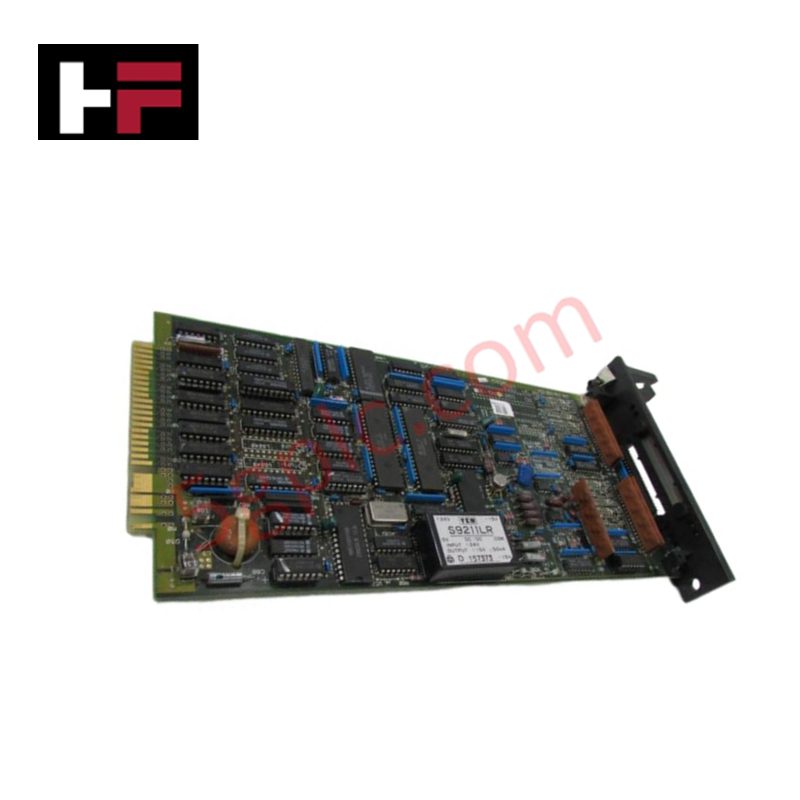

Die Yokogawa VM1*S, auch als VM1-Multipoint-Analog-I/O-Karte katalogisiert, dient als dedizierte Hardwarekomponente zur gleichzeitigen Erfassung und Erzeugung analoger Signale innerhalb der Plattformen CENTUM VP und CENTUM CS 3000.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | VM1*S |
| Marke | Yokogawa |
| Herkunft | Japan |
| Modultyp | Multipoint-Analog-I/O-Karte |
| Eingangskanäle | 8 Analogeingänge (4-20 mA DC) |
| Ausgangskanäle | 8 Analogausgänge (4-20 mA DC) |
| Gewicht | 0.4 kg |
| Abmessungen | Standard-Rack-Steckplatz-Modulbauform |
| Betriebstemperatur | 0 bis 50 Grad C |
| Leistungsaufnahme | Max. 3.5 W |
Kanalisolierung und Infrastruktur des Schleifenprotokolls
Die VM1*S-Karte integriert galvanisch isolierte analoge Signalpfade über ihre insgesamt 16 Kanäle, um interne Systembusse von transienten Störungen auf der Feldseite zu isolieren. Diese Kanalisolierungsstruktur verhindert Erdschleifen über die 8 Analogeingangs- und 8 Analogausgangsschleifen und bewahrt die Signallinearität angeschlossener Feldgeräte mit 4-20-mA-HART-Schleifenprotokoll. Hochdichte Eingangs- und Ausgangswandlungsstufen gewährleisten die analoge Genauigkeit bei parallel geführten Schleifen, ohne Übersprechstörungen.
Häufig gestellte Fragen
F: Wie verwaltet die VM1*S die Stromverteilung über die System-Rückwandplatine für ihre Eingangs- und Ausgangskanäle?
A: Die Karte bezieht maximal 3.5 W direkt aus der Stromversorgung der Rack-Rückwandplatine und verteilt interne geregelte Gleichspannungsschienen auf die 8 Eingangswandlerschaltungen und 8 Ausgangstreiberstufen.
F: Kann die VM1*S-Karte während des aktiven Betriebs des Controller-Racks im laufenden Betrieb ausgetauscht werden?
A: Das Entfernen oder Ersetzen des Moduls während des aktiven Betriebs hängt von den Systemeinstellungen für die Redundanz ab; ein Austausch im laufenden Betrieb erfordert die Einhaltung der Verfahren zur Deaktivierung des Controller-Steckplatzes, um eine Unterbrechung der Schleife oder einen Fehler auf dem Rückwandplatinenbus zu verhindern.
Richtlinien für die Feldinstallation
Setzen Sie die VM1*S-Karte vertikal in den zugewiesenen CENTUM-VP- oder CS-3000-Knotensteckplatz ein und schieben Sie das Modul entlang der Kartenführungen des Chassis, bis der mehrpolige Rückwandplatinenstecker vollständig sitzt. Ziehen Sie die Befestigungsschrauben der Frontblende an, um die mechanische Montage zu sichern und eine niederohmige Verbindung zur Gehäusemasse herzustellen. Führen Sie alle 4-20-mA-Eingangs- und Ausgangskabel durch geschirmte verdrillte Aderpaare und verbinden Sie die Kabelschirme mit einer dafür vorgesehenen Erdungsschiene im Schaltschrank, um die Einkopplung externer Störungen zu verhindern.
