Produktdetails

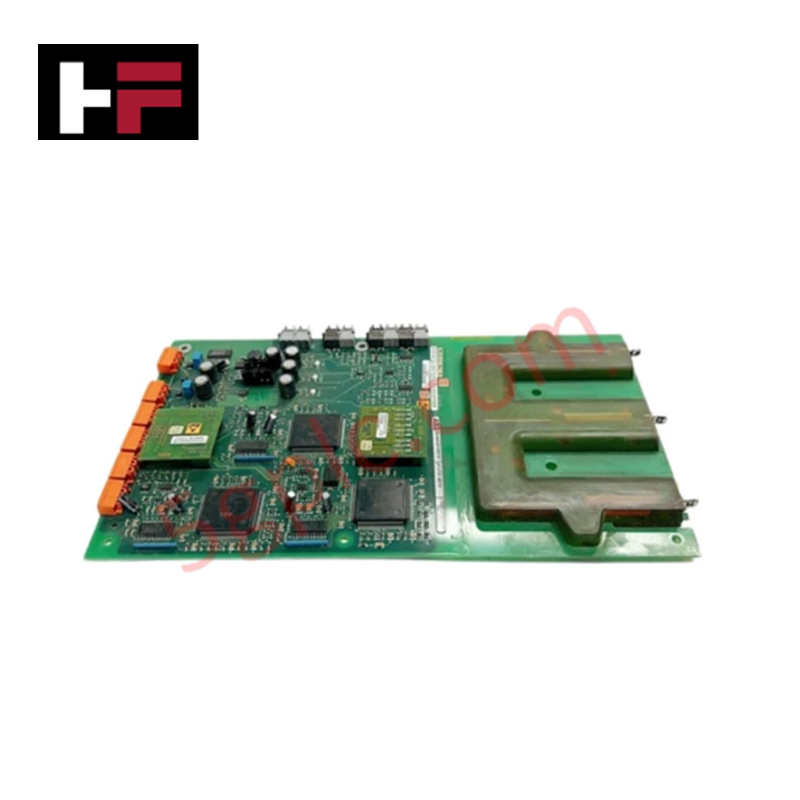

Konfiguriert für hochpräzise Spannungs- und Strommessskalierung in PEC800 Erregungssteuerungs- und Leistungskonverterplattformen, bietet die ABB 3BHB002916R0101 (UF C721 AE Messkarte) eine direkte physikalische/elektrische Umsetzung. Die Karte verarbeitet analoge Signale von Spannungs- und Stromwandlern und skaliert Hochspannungs- und Hochstromrückmeldungen in kalibrierte digitale Signale für Systemmikroprozessoren.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 3BHB002916R0101 (UF C721 AE / UFC721AE101) |
| Marke | ABB |
| Herkunft | Schweiz |
| Gewicht | 0,81 kg |
| Abmessungen | Standard PEC800 Einschubkarten-Format |
| Betriebstemperatur | 0 bis +55 °C |
| Stromverbrauch | Standard interne Backplane-Versorgungslast |
| Produkttyp | Messkarten |
| Systemplattform | ABB PEC800 / UNITROL |
| Zolltarifnummer | 85049099 |
Backplane-Bus-Kommunikationsgeschwindigkeit & deterministische Netzwerke
Das UF C721 AE Messmodul wird direkt in das Steuerungs-Subrack integriert und nutzt die hohe Geschwindigkeit der Backplane-Bus-Kommunikation, um digitalisierte Spannungs- und Stromproben an den Hauptprozessor zu übertragen. Die Einheit unterstützt deterministische Netzwerk-Updates und hält die Phasenverzögerung in schnellen Rückkopplungsschleifen minimal. Onboard-Signalaufbereitungsschaltungen gewährleisten Firmware-Flash-Kompatibilität über verschiedene Softwareversionen des Erregungscontrollers hinweg.
Häufig gestellte Fragen
F: Welche Hauptaufgabe der Signalumwandlung übernimmt die UF C721 AE Karte? A: Die Karte bereitet analoge Spannungs- und Stromeingänge von Messwandlern auf und skaliert sie in digitale Werte für die Echtzeitsteuerung der Erregungsschleife.
F: Wird Hot-Swapping für das Modul 3BHB002916R0101 unterstützt? A: Nein, Strom- und Feldmesskreise müssen vor dem Entfernen oder Einsetzen des Moduls vollständig spannungsfrei geschaltet werden, um elektrische Schäden und unerwartete Steuerungsabschaltungen zu vermeiden.
F: Wie wird die physikalische Erdung der Messschirmungen auf dieser Karte gehandhabt? A: Die Schirmanschlüsse sind über Frontplatten-Befestigungselemente mit dem Hauptgestell des Racks verbunden und stellen so eine durchgehende Chassis-Erde zur Rauschminderung her.
Feldinstallationsrichtlinien
- Alle primären Spannungs- und Stromeingangsquellen sowie Rack-Stromversorgungen vor dem Einsetzen oder Entfernen der Karte spannungsfrei schalten.
- Beim Umgang mit der Schaltung eine antistatische Handgelenksschlaufe tragen, die an die Gehäusemasse angeschlossen ist.
- Die Steckverbinder der Karte mit den Führungsschienen des Racks ausrichten und fest drücken, bis sie vollständig in die Backplane eingesteckt sind.
- Die Schrauben der Frontplatte anziehen, um die mechanische Verriegelung und die Chassis-Erdung zu sichern.
- Alle analogen Eingangssignal-Leitungen mit geschirmtem verdrilltem Paarkabel verwenden, wobei die Ableitdrähte an die Systemerdung angeschlossen werden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
