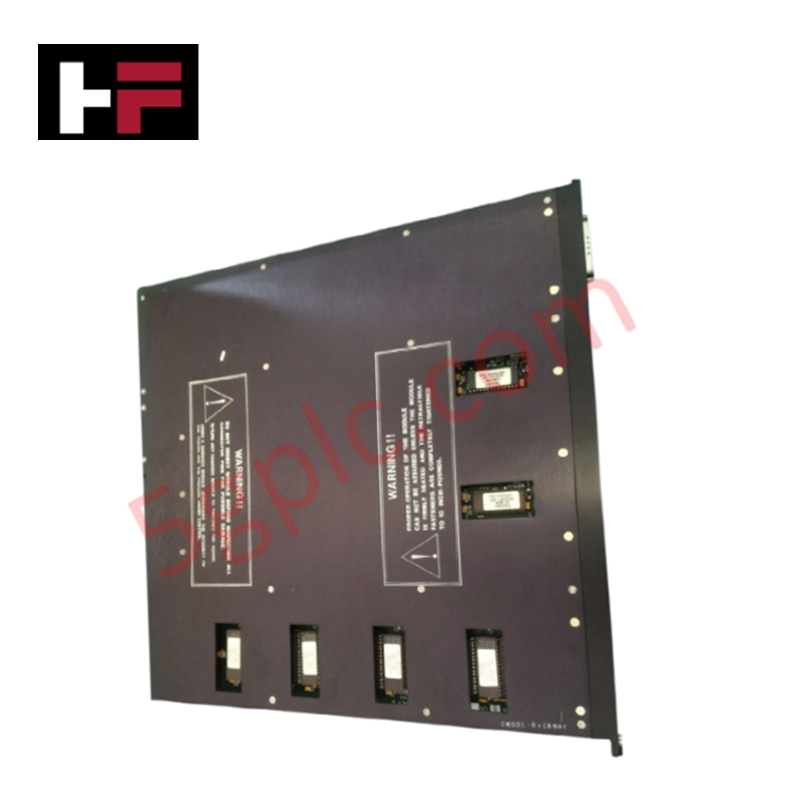

TRICONEX 4117 CPU-Prozessoreinheitsmodul

Der TRICONEX 4117, auch als 4117-CPU-Prozessoreinheitsmodul katalogisiert, dient als dedizierte Hardwarekomponente für die fehlertolerante Echtzeitverarbeitung und die Ausführung von Sicherheitslogik innerhalb von sicherheitsgerichteten Triconex-Systemen. Er verarbeitet Eingangssignale und führt Anwendungslogik über einen 512-KB-RAM-Speicher aus, während eine deterministische Aufgabenausführung und die Überwachung der Systemdiagnose aufrechterhalten werden.

Hardwarespezifikationen

Architektur mit dreifacher modularer Redundanz (TMR) und Ausführung im ausfallsicheren Zustand

Der TRICONEX 4117 verwendet eine TMR-2oo3-Architektur (Triple Modular Redundancy) mit drei isolierten Hauptprozessorkanälen, die parallel arbeiten. Jeder Kanal führt Anwendungsprogramme unabhängig aus und vergleicht interne Zustände sowie Ausgangsdaten über eine schnelle, dreifach redundante Hardware-Abstimmungslogik. Die galvanische Isolation zwischen den Kanälen verhindert, dass elektrische Transienten auf der Feldseite oder Hardwarefehler sich auf andere Verarbeitungspfade ausbreiten. Bei einem Kanalausfall oder einer nicht behebbaren Speicherabweichung isoliert das Modul den beeinträchtigten Pfad, um die Ausführung im ausfallsicheren Zustand aufrechtzuerhalten, ohne den Systembetrieb zu unterbrechen.

Häufig gestellte Fragen

F: Unterstützt das 4117-Modul den Online-Austausch im laufenden Systembetrieb?

A: Ja, das Modul kann in einen aktiven Chassis-Steckplatz eingesetzt und dort im laufenden Betrieb ausgetauscht werden, ohne das Abschalten des Hauptracks oder das Anhalten der Logikausführung auf redundanten Prozessoren zu erfordern.

F: Welche Maßnahme ergreift der Prozessor, wenn er einen einzelnen Hardwarefehler in einem seiner TMR-Kanäle erkennt?

A: Fortschrittliche Fehlerdiagnosen isolieren den fehlerhaften Prozessorkanal, während die beiden verbleibenden Kanäle in einer 2oo2-Abstimmung weiterarbeiten, um die SIL3-Fähigkeit aufrechtzuerhalten.

F: Welche Kommunikationsprotokolle und physischen Schnittstellen sind direkt in die 4117-Hardware integriert?

A: Zu den physischen Anschlüssen gehören Ethernet-, RS-232-, RS-485- und USB-Schnittstellen zur Unterstützung der Peer-to-Peer-Kommunikation in Sicherheitsnetzwerken sowie von Diagnoseverbindungen.

Richtlinien für die Installation vor Ort

• Überprüfen Sie vor dem Einsetzen des 4117-Moduls in den vorgesehenen Prozessorsteckplatz des Hauptchassis die Codierungsschlitze der Rückwandplatine.
• Setzen Sie das Modul fest in den Anschluss der Rückwandplatine ein und schließen Sie die oberen und unteren Halteverriegelungen vollständig, um einen sicheren elektrischen Massekontakt zu gewährleisten.
• Schließen Sie die Kommunikationskabel an die vorgesehenen Ethernet- oder seriellen Anschlüsse an und verwenden Sie dabei geschirmte Twisted-Pair-Kabel, um die Signalintegrität aufrechtzuerhalten.
• Stellen Sie sicher, dass die Stromverteilung im Schaltschrank die Rückwandplatine mit einer sauberen, geregelten 24-VDC-Versorgung speist, um bei Spannungseinbrüchen ein Zurücksetzen der Logik zu verhindern.
