Produktdetails

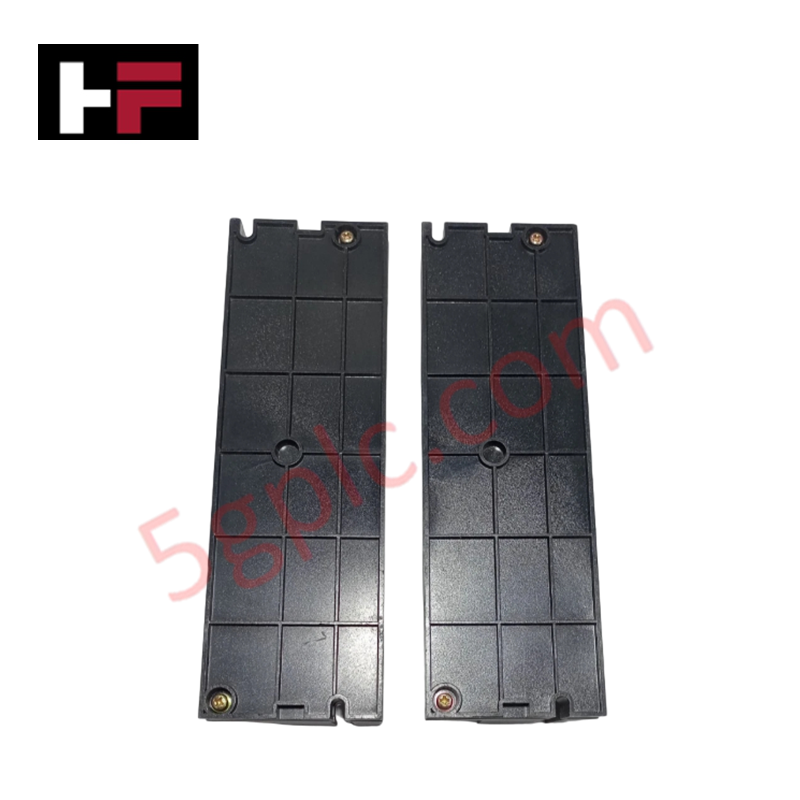

Das Yokogawa TERT, auch als Klemmenblockmodul TERT katalogisiert, dient als spezielle Hardwarekomponente zur Terminierung von 16-Punkt-RTD-Eingangssignalen und zur Schnittstelle für die Feldverdrahtung innerhalb von Yokogawa-Steuerungssystem-Racks.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | TERT |
| Marke | Yokogawa |
| Herkunft | Japan |
| Kontaktpunkte | 16 Punkte |
| Klemmentyp | M4-Schrauben |
| Isolationswiderstand | Mindestens 100 MOhm (500 V DC) |
| Spannungsfestigkeit | 500 V AC |
| Einstufung für explosionsgefährdete Bereiche | CSA-Zertifizierung als nicht zündfähiges Betriebsmittel |
| Gewicht | Ca. 1,8 kg |
| Abmessungen | Standardgehäuse für Yokogawa-Klemmenmodul |
| Betriebstemperatur | 0 bis 50 °C |
| Leistungsaufnahme | Passivkomponente (keine Verlustleistung) |
Yokogawa-RTD-Signalaufbereitung und Kanalisolierung für CJC
Das TERT-Modul führt die Anschlüsse von 16 RTD-Temperatursensorkanälen über robuste M4-Schraubklemmen zu A/D-Wandlerkarten der Rückwandplatine. Die mechanische Trennung zwischen den Eingangskanälen gewährleistet einen Isolationswiderstand von mindestens 100 MOhm und sorgt für eine zuverlässige Kanal-zu-Kanal-Isolierung. Die Klemmenstruktur erhält die Signallinearität bei Änderungen des RTD-Widerstands und verhindert gleichzeitig Gleichtaktstörungen in empfindlichen Prozessregelkreisen.
Häufig gestellte Fragen
F: Bezieht das TERT-Klemmenblockmodul Betriebsstrom von der Systemrückwandplatine?
A: Nein. Das TERT-Modul dient ausschließlich als passive Verdrahtungsschnittstelle für die RTD-Sensorleitungen im Feld und verbraucht keine Leistung von der Rückwandplatine.
F: Welche Umweltsicherheitsklassifizierungen gelten für die Installation des TERT-Klemmenmoduls im Feld?
A: Das TERT-Modul verfügt über eine CSA-Zertifizierung als nicht zündfähiges Betriebsmittel und darf in ausgewiesenen explosionsgefährdeten Bereichen der Klasse I, Division 2 installiert werden, sofern die Verdrahtung gemäß den Kontrollzeichnungen der zuständigen Prüfstelle erfolgt.
Richtlinien für die Installation im Feld
Montieren Sie die TERT-Klemmenblockeinheit fest in ihrem vorgesehenen Chassis-Steckplatz und ziehen Sie alle Befestigungselemente ordnungsgemäß an, um mechanische Stabilität und eine durchgängige Erdung des Schaltschranks sicherzustellen. Entfernen Sie die Isolierung von 3- oder 4-adrigen RTD-Feldleitungen auf die Standardlänge und klemmen Sie sie unter den M4-Klemmschrauben mit den empfohlenen Drehmomentgrenzen fest. Führen Sie die RTD-Signalleitungen mit niedrigem Pegel durch separate Kabelkanäle, die von AC-Leitungen getrennt sind, und schließen Sie die Kabelschirme an einem einzigen Erdungspunkt an der Schaltschrank-Erdungsschiene an.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
