Produktdetails

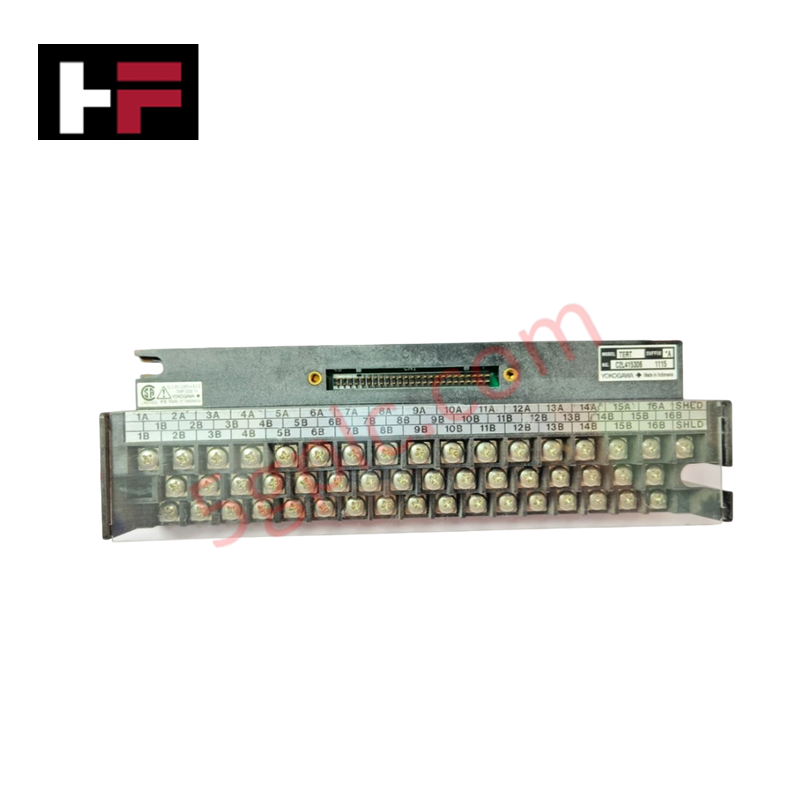

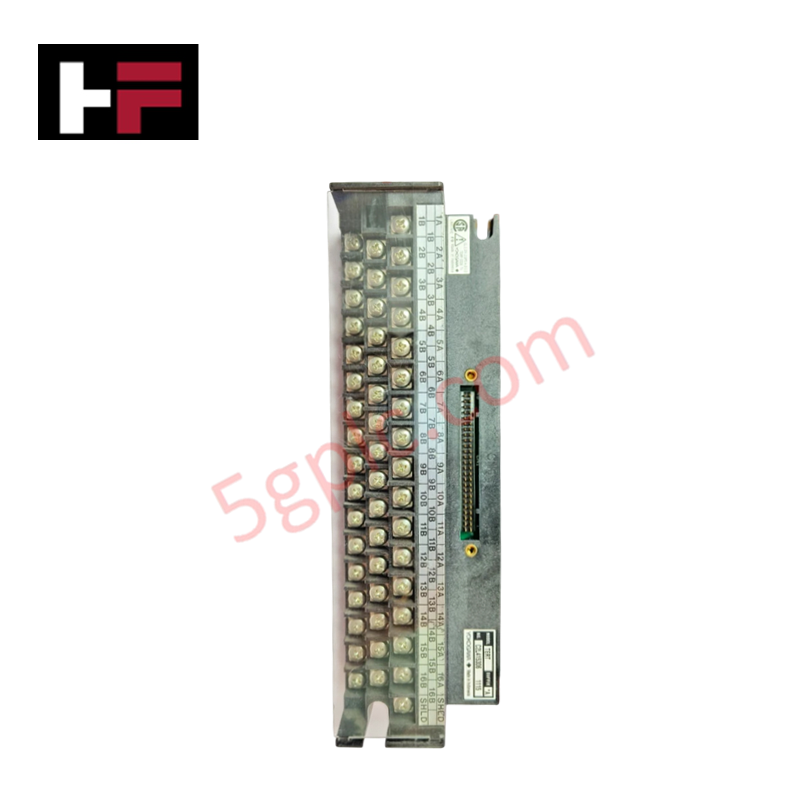

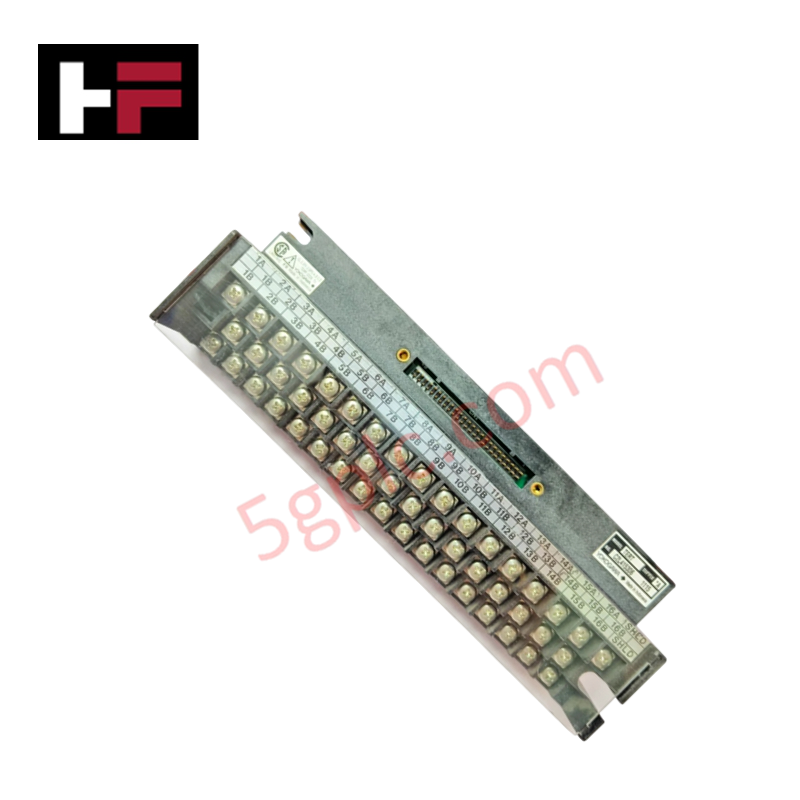

Der Yokogawa TERT*A, auch als TERT-Klemmenblock katalogisiert, dient als spezielle Hardwarekomponente für die Terminierung von 16-Punkt-RTD-Signalen innerhalb von CENTUM-DCS-Baugruppen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | TERT*A |
| Marke | Yokogawa |
| Herkunft | Japan |
| Ausführungscode | *A (Ausführung A) |
| Kontaktpunkte | 16 Punkte |
| Klemmentyp | M4-Schrauben |
| Isolationswiderstand | Mindestens 100 Mohm (500 V DC) |
| Spannungsfestigkeit | 500 V AC |
| Gewicht | 4,00 kg (Versandgewicht) |
| Abmessungen | Standard-Klemmenbaugruppe für Rackmontage |
| Betriebstemperatur | 0 bis 50 °C (5 bis 90 % rF, nicht kondensierend) |
| Leistungsaufnahme | Passive Komponente |
Kaltstellenkompensation und Signalintegrität von Yokogawa
Die Temperaturerfassungsbaugruppen von Yokogawa sind auf stabile Klemmenblockverbindungen angewiesen, um die Signalgenauigkeit zu bewahren. Die interne Leiteranordnung hält die Pfade der Feldleitungen getrennt, um während der Verarbeitung von Widerstandstemperaturdetektoren (RTD) Störungen zu unterdrücken. Zusammen mit Referenzen für die Kaltstellenkompensation (CJC) und der Verdrahtung für das 4-20-mA-HART-Schleifenprotokoll gewährleistet das Modul einen zuverlässigen Isolationswiderstand und eine hohe Spannungsfestigkeit, um Übersprechen und Signaldrift über alle 16 Kanäle hinweg zu vermeiden.
Häufig gestellte Fragen
F: Welches Drehmoment und welche Art von Klemmenanschluss sind für die Verdrahtung des TERT*A erforderlich?
A: Der Klemmenblock verwendet M4-Schraubklemmen. Kabelschuhe sollten gemäß der üblichen Industriespezifikation sicher angezogen werden (typischerweise mit 1,2 N m), um Widerstandsänderungen in den RTD-Messschleifen zu verhindern.
F: Welche Grenzwerte gelten für die Prüfung der Isolationsfestigkeit des TERT*A-Klemmenblocks?
A: Die Baugruppe bietet einen Isolationswiderstand von mindestens 100 Mohm, gemessen bei 500 V DC, und hält zwischen Kontakten und Erdungsschienen einer Spannungsfestigkeit von 500 V AC stand.
Richtlinien für die Installation vor Ort
Montieren Sie den TERT*A-Klemmenblock sicher am Montagerahmen des Gehäuses oder auf der DIN-Schiene. Stellen Sie sicher, dass alle RTD-Verlängerungsleitungen ordnungsgemäß farbcodiert und mit isolierten Gabel- oder Ringkabelschuhen versehen sind, die an den M4-Schrauben angeschlossen werden. Sorgen Sie für eine durchgängige Erdung des Kabelschirms an der Erdungsschiene des Schaltschranks und führen Sie die Leitungen der RTD-Signale getrennt von Hochspannungs-Wechselstromleitungen, um die Einkopplung magnetischer Störungen zu verhindern.
