Produktdetails

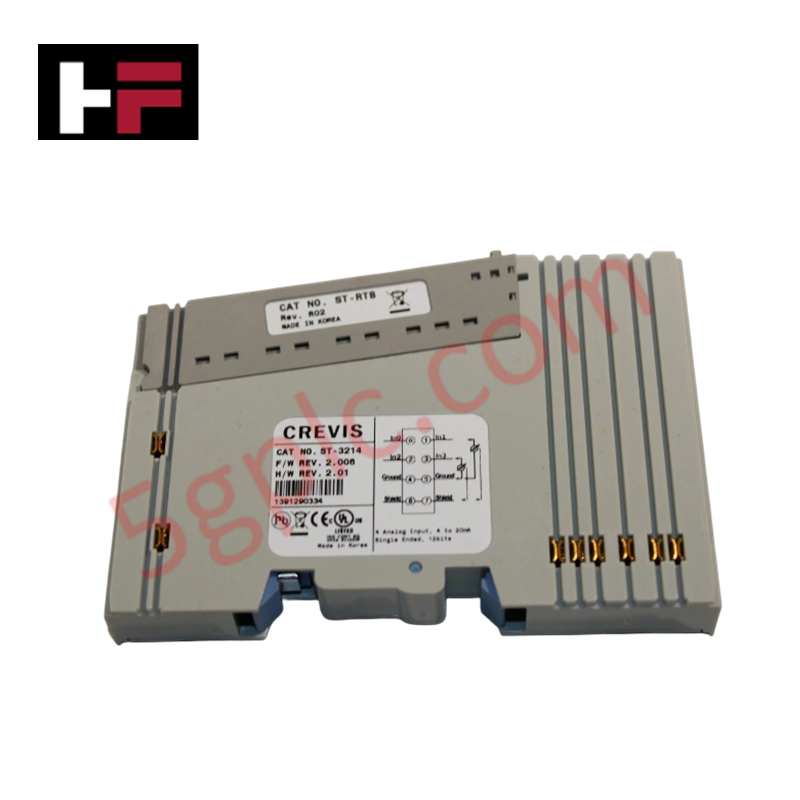

Das GE ST-3214, auch als ST-3214 Analog-Eingangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur analogen Schleifensignalverarbeitung innerhalb der RSTi Series Netzwerkplattformen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | ST-3214 |
| Marke | GE / GE Fanuc |
| Herkunft | Vereinigte Staaten |
| Gewicht | Standardgewicht des Slice-Komponents |
| Abmessungen | Kompaktes RSTi Slice-Formfaktor |
| Betriebstemperatur | 0 - 55 °C |
| Stromverbrauch | 165 mA bei 5 VDC |
| Kanäle | 4 Kanäle |
| Eingangsbereich | 4-20 mA |
| Auflösung | 12 Bit |
| Umwandlungsgeschwindigkeit | 4 ms |
| Dateninterface | Ethernet-basierte Slice-Ein-/Ausgabe |
Firmware-Flash-Kompatibilität und Slice-Kommunikation
Das Modul verbindet 4 diskrete 4-20 mA Stromschleifen direkt mit einem Ethernet-basierten Slice-I/O-System, was schnelle Verarbeitungszyklen über das Backplane-Netzwerk ermöglicht. Um eine korrekte Signalabstimmung und Vermeidung von Datenkorruption sicherzustellen, ist es erforderlich, die aktive Modullage mit den passenden Firmware-Flash-Kompatibilitätseinstellungen am Hauptnetzwerkadapter abzugleichen. Die lokale Logik wandelt die Stromsignale alle 4 ms in 12-Bit-Digitalwerte um, die anschließend über deterministische Bus-Topologien an die zentralen Steuerregister übertragen werden.
Häufig gestellte Fragen
F: Erlaubt das ST-3214 Modul Hot-Swapping oder das Einstecken im laufenden Betrieb auf einer aktiven Terminalbasis?
A: Nein. Der RSTi Slice-Bus-Steckverbinder verfügt nicht über versetzte Stromstiftanordnungen oder Schaltkreisunterdrückung für Transienten. Das Entfernen oder Einsetzen des Moduls bei eingeschalteter Backplane-Stromversorgung führt zu Logikschnittstellenfehlern und kann Bauteilschäden verursachen.
F: Wie wird die interne Stromaufnahme von 165 mA bei 5 VDC über die Slice-Baugruppe verwaltet?
A: Dieser Strom wird direkt vom 5 VDC-Systembus bezogen, der vom Netzwerkadapter oder dem Hilfsstromversorgungsmodul bereitgestellt wird. Systemdesigner müssen die Gesamtsumme der Slices berechnen, um sicherzustellen, dass die interne Stromschienen-Grenze nicht überschritten wird.
Feldinstallationsrichtlinien
- Montagemechanik der Basis: Positionieren Sie das Slice-Modul innerhalb der Führungsnuten der Terminalbasis und drücken Sie es auf die DIN-Schienen-Anordnung, bis die mechanischen Verriegelungen einrasten.
- Trennung der Stromschleifenkabel: Führen Sie alle 4-20 mA Instrumentenkabel durch Niederspannungskanäle, die von Wechselstrommotorleitungen und Schaltsteuerleitungen isoliert sind.
- Schirmanschlussrahmen: Schließen Sie die Schirme der Instrumentenkabel an eine dedizierte, niederohmige Erdungsschiene im lokalen Schaltschrank an, um die 12-Bit-Umwandlungsintegrität sicherzustellen.
