Produktdetails

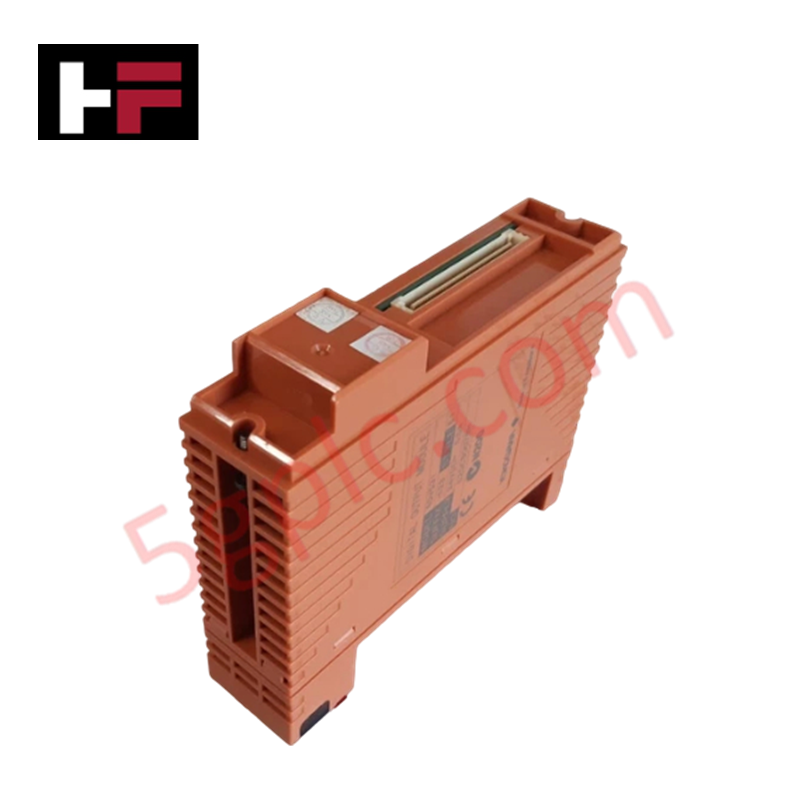

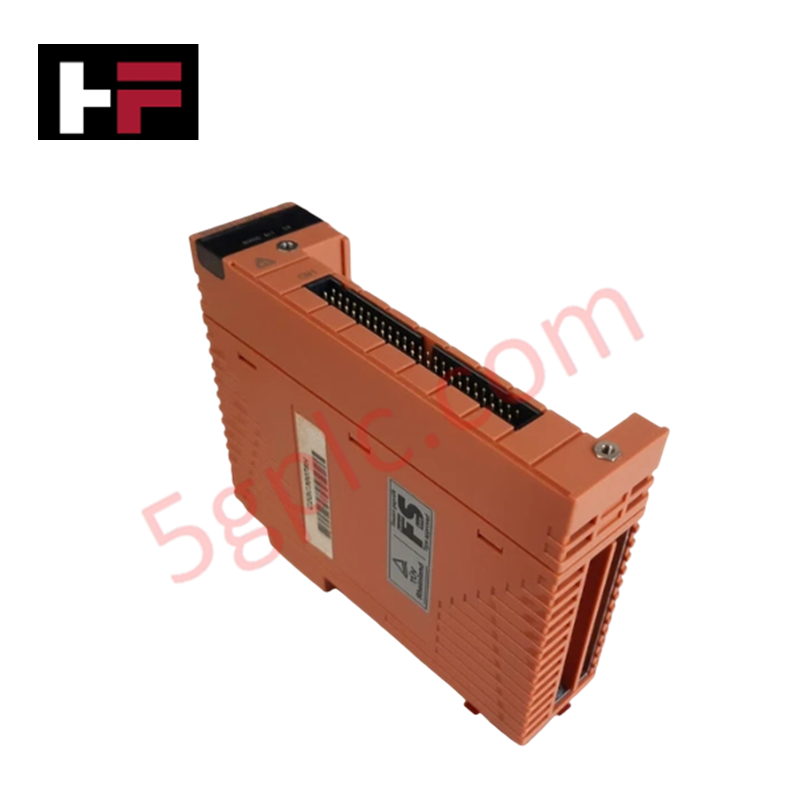

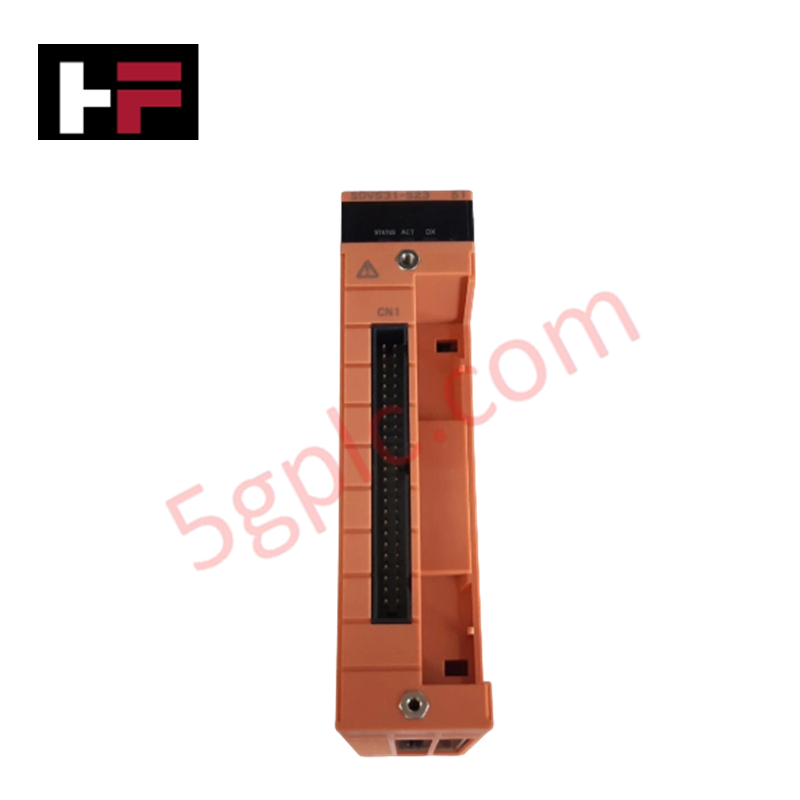

Konfiguriert für die diskrete Feldgeräteansteuerung in ProSafe-RS sicherheitsgerichteten Systemnetzwerken bietet das YOKOGAWA SDV531-S23 (SDV531 Digitalausgangsmodul) eine direkte physische/elektrische Ausführung. Die Hardware betreibt acht unabhängige Ausgangspfade, um Befehle direkt an die finalen Steuerelemente weiterzuleiten und dabei physikalische Isolationsgrenzen einzuhalten.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | SDV531-S23 |
| Marke | YOKOGAWA |
| Herkunft | Japan |
| Gewicht | 0,18 kg |
| Abmessungen | 2,2 cm x 18,1 cm x 12,7 cm |
| Betriebstemperatur | -40 bis +70 °C |
| Stromverbrauch | 24 VDC Eingangsspannung |
| Relaisausgänge | 8 Form A (NPN) Ausgänge |
| Stromstärke | 5,5 A |
| Sicherheitszertifizierung | SIL 2 zertifiziert |
| Systemplattform | ProSafe-RS Safety Instrumented System |
Isolation von Kanal zu Kanal
Das Modul verwendet galvanische Kanal-zu-Kanal-Isolationsparameter, um eine Fehlerausbreitung über die Hardwarearchitektur zu verhindern. Optische und Transformator-Isolationsbarrieren trennen einzelne feldseitige 24 VDC-Schleifen von der internen Prozessorlogik. Diese Schaltungstopologie mindert Übersprechen zwischen benachbarten Kanälen und verhindert, dass externe elektrische Fehler den logischen Verarbeitungskern der ProSafe-RS-Plattform stören.
Häufig gestellte Fragen
F: Unterstützt das Modul Hot-Swap-Operationen während des Betriebs des Sicherheitssystems?
A: Hot-Swapping ist erlaubt, sofern die entsprechende Logikschleife vor dem Herausziehen umgangen oder in einen manuellen sicheren Zustand versetzt wird. Der Backplane-Stecker verhindert vorübergehende Busunterbrechungen beim Einstecken, jedoch müssen feldseitige Lastströme bis zu 5,5 A abgeschaltet werden, um Lichtbögen an der Klemmenleiste zu vermeiden.
F: Wie verhalten sich die Form A (NPN) Ausgänge bei Verlust der Logikkommunikation?
A: Bei Verlust der Backplane-Kommunikation oder internem Prozessorfehler führt die interne Logik eine fehlersichere Abschaltprozedur aus und schaltet alle 8 Form A Ausgänge in ihren stromlosen offenen Zustand, um externe Steuerelemente zu isolieren.
Feldinstallationsrichtlinien
- Chassis-Integration: Montieren Sie das Modul vertikal in den vorgesehenen ProSafe-RS-Steckplatz und ziehen Sie die Haltemechanismen an, um die Verbindung zum Backplane-Bus zu sichern. Stellen Sie sicher, dass die Umgebungstemperatur im Gehäuse zwischen -40 und +70 °C bleibt.
- Schirmung und Kabelführung: Alle digitalen Ausgangs-Feldleitungen müssen geschirmte Instrumentierungskabel verwenden. Feldseitige Ableitdrähte sind ausschließlich an der Einzelpunkt-Erderleiste im Schaltschrank anzuschließen, um induzierten elektromagnetischen Störungen vorzubeugen, die Sicherheitsdiagnosen verfälschen könnten.
- Unterdrückung induktiver Lasten: Für DC-induktive finale Steuerelemente, die an die 5,5 A-Kanäle angeschlossen sind, müssen externe Suppressordioden direkt über die Lastanschlüsse verdrahtet werden, um Rück-EMK-Spannungstransienten zu verhindern, die die Halbleiterausgangsschaltungen beeinträchtigen könnten.
