Produktdetails

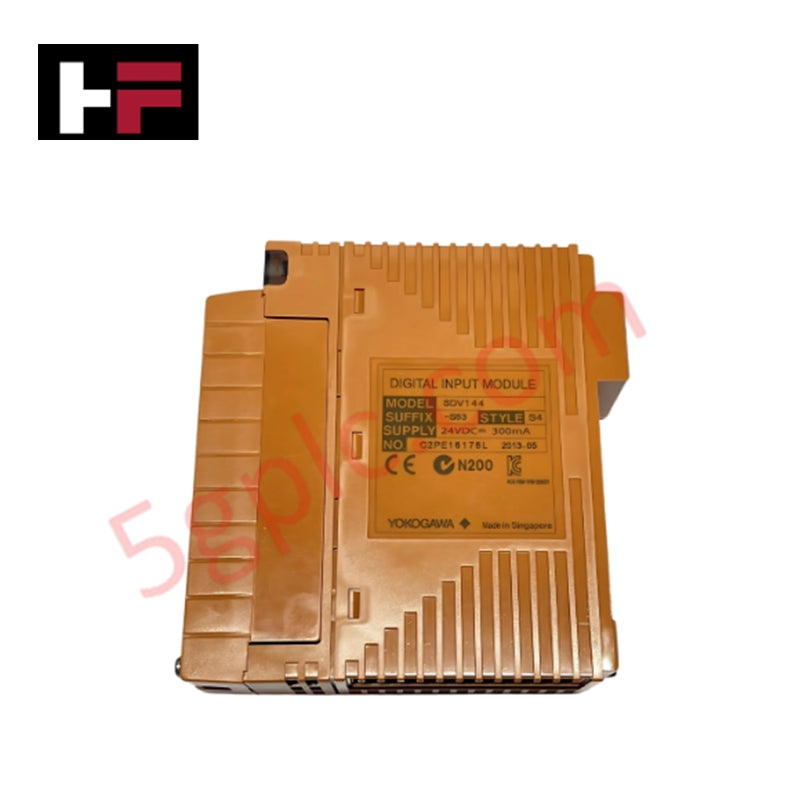

Konfiguriert für isolierte binäre Statusüberwachung in ProSafe-RS sicherheitsinstrumentierten Systemnetzwerken bietet das Yokogawa SDV144-S53/B4S00 (SDV144 Digitales Eingangsmodul) direkte physikalisch-elektrische Ausführung. Die Hardware betreibt 16 diskrete Eingangskanäle zur Abfrage spannungsfreier Kontaktsignale von Feldgeräten und überträgt validierte elektrische Zustandsdaten direkt an den Sicherheitslogikbus.
Suffix-Aufschlüsselung & Modellmatrix
- -S: Standard-Hardware-Typ Plattformprofil.
- 5: Entwickelt für Druckklemmen-Terminalblock-Schnittstelle oder MIL-Kabelbaugruppe; Gehäusekonfiguration ohne Explosionsschutz.
- 3: Beinhaltet ISA-Standard G3 Schutzlack mit erweitertem Betriebstemperaturbereich von -20 bis +70 °C.
- /B4S00: Optionscode, der eine integrierte Anschlussklemmenbaugruppe mit eingebauten Überspannungsabsorbern zur Signalverstärkung der Schleife spezifiziert.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | SDV144-S53/B4S00 |
| Marke | Yokogawa |
| Herkunft | Japan |
| Gewicht | Ca. 0,36 kg (mit Druckklemmen-Terminalschnittstelle) |
| Abmessungen | Standard Yokogawa ProSafe-RS I/O Slot-Abmessungen |
| Betriebstemperatur | -20 bis +70 °C |
| Stromverbrauch | Maximal 290 mA bei 5 VDC, maximal 140 mA bei 24 VDC vom System-Backplane |
| Eingangskanäle | 16 isolierte Kanäle |
| Eingangssignal | Spannungsfreier Kontakt: EIN (max. 1 kOhm), AUS (min. 100 kOhm) |
| Eingangsstrom | 6 mA +/-20 % (Externe Stromversorgung: 24 VDC, 0 Ohm Eingangsschleife) |
| Kontaktbewertung | 24 VDC +20 % / -10 %, 10 mA oder mehr |
| Externe Stromversorgung | 24 VDC +20 % / -10 %, Stromkapazität 200 mA |
| Maximale Sofort-Eingangsspannung | 30,0 VDC |
| Eingangsreaktionszeit | Maximal 40 ms |
| Spannungsfestigkeit | 2 kV AC zwischen Eingangssignal und Systemlogik für 1 Minute |
| Umweltverträglichkeit | ISA-Standard G3 Schutzlackklasse |
Prozesssteuerung & Kanal-zu-Kanal-Isolation
Die Modularchitektur nutzt galvanische Modultrennungsparameter, um eingehende feldseitige 24 VDC-Instrumentierungsschleifen vom internen Verarbeitungskern zu entkoppeln. Interne Optokoppler schaffen eine strikte elektrische Barriere, die bis zu 2 kV AC für 1 Minute standhält und verhindert, dass feldseitige Spannungsspitzen, Erdverschiebungen oder induktive Transienten den Systemspeicher beschädigen. Diese strukturelle Isolation unterdrückt hochfrequente Übersprechungen und gewährleistet eine exakte Signaldemarkation, wodurch der Logikausführungsweg innerhalb dual-redundanter Sicherheitsschleifen geschützt wird.
Häufig gestellte Fragen
F: Wie geht das Modul mit einer Drift des Kontaktwiderstands auf der Feldseite um, die die angegebenen Spezifikationen überschreitet?
A: Die Hardwarelogik basiert auf präzisen Eingangszustandsschwellen. Wenn ein Feldschalterkontakt verschleißt und der EIN-Widerstand 1 kOhm überschreitet oder der AUS-Widerstand unter 100 kOhm fällt, können die internen Erkennungsschaltungen den korrekten Zustandsübergang innerhalb des 40-ms-Fensters nicht registrieren, was einen nicht validierten Schleifenstatus auf dem Steuerungsbus erzeugt.
F: Was sind die funktionalen Anforderungen für die Implementierung von dual-redundanten Modulkonfigurationen?
A: Die Dual-Redundanz erfordert das Paaren von zwei identischen SDV144-Modulen in benachbarten Grundplattensteckplätzen, die an eine gemeinsame oder parallele Klemmenblockmatrix angeschlossen sind. Der interne ProSafe-RS-Bus steuert die gegenseitige Diagnoseüberprüfung zwischen beiden Modulen und gewährleistet die kontinuierliche Verarbeitung der Eingangssignale ohne Unterbrechung, falls eine Hardwareeinheit einen fatalen Logik- oder Stromfehler erleidet.
Richtlinien für die Feldinstallation
- Chassis-Einführung und vertikale Ausrichtung: Schieben Sie das Modul vertikal in die zugewiesene Grundplattenposition, bis die oberen und unteren Halteklammern vollständig einrasten. Halten Sie rund um die Lüftungsöffnungen im Schaltschrank einen uneingeschränkten Freiraum ein, um eine ordnungsgemäße Wärmeabfuhr im Betriebsbereich von -20 bis +70 °C zu gewährleisten.
- Schirmungserdung und Ableiterdrahtanschluss: Die Schirme von Instrumentierungskabeln müssen abisoliert, gekämmt und direkt an die Einzelpunkt-Erdungsschiene im Schaltschrank gebunden werden. Die Seite des Schirms zum Feldinstrument muss schwebend sein, um zu verhindern, dass Gleichtakt-Erdströme über die 24 VDC-Befeuerungsleitungen zurückfließen.
- Überspannungsschutzprüfung: Die Option /B4S00 verfügt über einen internen Überspannungsschutz. Die Feldverdrahtungsleiter müssen innerhalb der Druckklemmenanschlüsse richtig gespannt sein, um einen niedrigen Kontaktwiderstand zu gewährleisten, sodass transienten Energiespitzen sicher zur Schutzerdung abgeleitet werden können, ohne die Eingangskanäle zu beschädigen.
