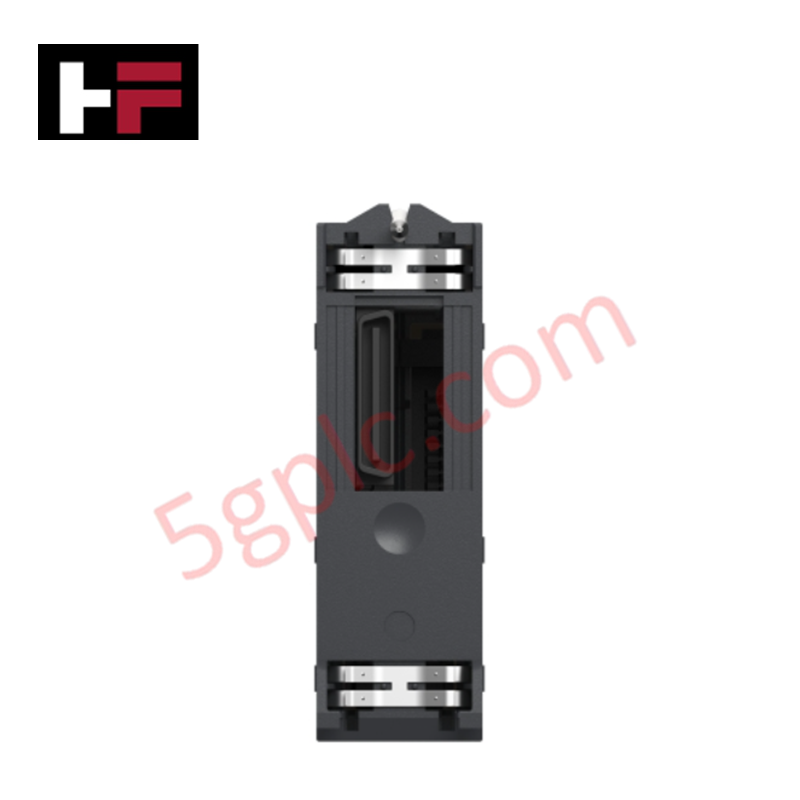

Schneider Electric BMXDDI6402K Modicon X80 Ultra-Hochdichtes Diskretes Eingangsmodul

Produktübersicht

Das Schneider Electric BMXDDI6402K bietet ultra-hochdichte digitale Signalaufnahme innerhalb der Modicon X80 PAC (Programmierbarer Automatisierungscontroller) Hardwareplattform. Dieses 64-Kanal-Modul für diskrete Eingänge fasst umfangreiche Arrays von 24 V DC-Feldsignalen von Drucktastern, Endschaltern, Näherungssensoren und Sicherheitsverriegelungen zusammen. Durch die Konsolidierung von 64 isolierten Punkten in einem einzigen Chassis-Slot unter Verwendung positiver (Sink-)Logik treibt dieses Modul komplexe Ablaufverfolgungen und verteilte Steuerungssysteme in großen Automobilmontagelinien, Gepäckförderanlagen und Kraftwerken an.

Technische Spezifikationen

Technische Vorteile

• Maximale Optimierung des Schrankraums: Prozesslinien mit hohem I/O-Bedarf erfordern typischerweise umfangreichen Montageplatz, was die Kosten für die Schrankinfrastruktur erhöht. Das BMXDDI6402K vereint 64 unabhängige digitale Eingänge auf einer einzigen 1,3-Zoll-(32 mm)-Modulbreite. Dieses ultra-hochdichte Layout ermöglicht es Ingenieuren, die Eingangskapazität eines Standard-Racks zu verdoppeln, zusätzliche Backplanes zu eliminieren und die Gesamtgröße des Gehäuses zu verkleinern.

• Niedrige thermische Verlustleistung bei geringem Strom: Hochdichte Karten erzeugen oft erhebliche interne Wärme, wenn mehrere Kanäle gleichzeitig aktiviert werden. Mit einem niedrigen Stromverbrauch von nur 0,6 mA pro Kanal und einem hohen Eingangswiderstand von 40.000 Ohm begrenzt diese Karte ihre gesamte Leistungsabgabe auf 4,3 W. Diese geringe thermische Signatur verhindert lokale Hotspots in geschlossenen Steuerungsschränken und verlängert die Lebensdauer der umliegenden Komponenten.

• Immunität gegen Unterbrechungen im Live-Backplane: Kritische kontinuierliche Prozessumgebungen können Systemabschaltungen für routinemäßige Hardwarewartungen nicht tolerieren. Das Modul verfügt über eine vollständige Hot-Swap-Funktionalität, unterstützt durch einen robusten Fallback-Mechanismus. Feldtechniker können ein fehlerhaftes Modul unter Live-Rack-Spannungsbedingungen entfernen und ersetzen, ohne Backplane-Kommunikationsabbrüche oder Instabilitäten in aktiven Regelkreisen auszulösen.

• Fortschrittliche Sensorstromüberwachung: Schwebende Masseprobleme oder abfallende externe Stromversorgungen verursachen unregelmäßige Logikzustandsablesungen. Das Modul integriert eine Echtzeit-Spannungserkennungsschaltung, die die Versorgungslinien der Feldsensoren überwacht. Es löst eine automatische Sensorfehleranzeige aus, wenn die Spannung unter 14 V DC fällt, und verifiziert sichere Feldparameter nur, wenn die Versorgung über 18 V DC liegt.

• Hochspannungs-Galvanische Isolationsschutz: Induktives Leitungsumschalten und Masseschleifen können zerstörerisches elektrisches Rauschen zum Kernprozessor übertragen. Das BMXDDI6402K hält eine 1500 V DC Isolationsbarriere für eine Minute zwischen der Feldschaltung und dem internen Backplane-Bus stand und blockiert so transienten Spannungsspitzen den Weg zum primären PAC-Prozessor.

FAQs

• Ist dieses BMXDDI6402K Eingangsmodul eine nagelneue Originaleinheit?

  Ja. Wir verkaufen dieses Produkt ausschließlich als 100 % nagelneue, originale Werks-Einheit. Es wird in der originalen Schneider Electric-Verpackung geliefert, völlig unverändert, und enthält alle Werksgarantien und technischen Datenblätter.

• Welche Art von Klemmenblöcken oder Steckverbindern benötigt dieses 64-Kanal-Modul?

  Aufgrund der ultradichten 64-Punkt-Konfiguration verwendet dieses Modul keine herkömmlichen Schraubklemmenblöcke. Stattdessen nutzt es hochdichte Mehrfachsteckverbinder an der Frontplatte. Es erfordert spezielle vorgefertigte Kabelbäume oder Telefast-Abzweigkabel, um die 64 Kanäle auf Standard-Klemmenleisten zu verteilen.

• Wie können Techniker bei so vielen Punkten auf einer Karte die Kanaldiagnose anzeigen?

  Die Frontplatte optimiert den Platz durch eine mehrstufige lokale Signalisierungs-LED-Anordnung. Sie beherbergt eine grüne RUN-LED, eine rote Modulfehler- (ERR) LED und eine rote I/O-Fehler-LED neben einem Kanal-Diagnose-Layout. Sie enthält eine grüne "+32-Kanäle-Anzeige"-LED, die den Anzeige-Fokus zwischen der ersten Gruppe von 32 Kanälen und der zweiten Gruppe von 32 Kanälen umschaltet.

• Kann ich zwei verschiedene Sensoren parallel an einen einzelnen Eingangskanal anschließen?

  Nein. Das technische Design dieses Moduls verbietet ausdrücklich das Parallelschalten von Eingängen. Das Parallelschalten von Sensoren verändert das Eingangsimpedanzprofil des Kanals, was verhindert, dass die internen Optokoppler die garantierten Spannungspegel für Zustand 1 (>= 15 V) und Zustand 0 (<= 4 V) genau erkennen.
