Produktdetails

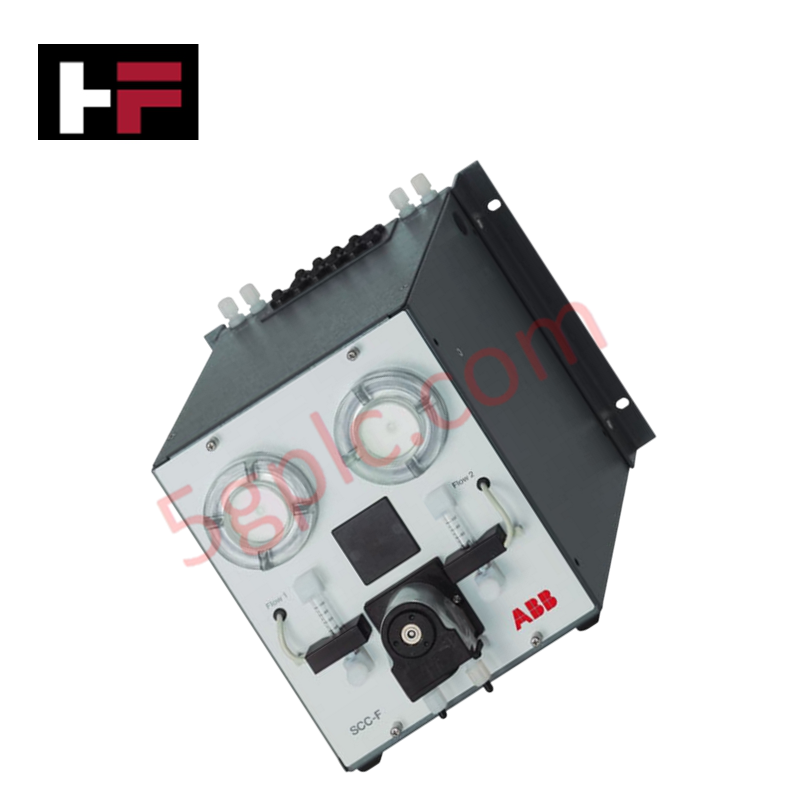

Die ABB SCC-F 31004G9B, auch als SCC-F-Probengaszuleiteinheit katalogisiert, dient als spezielle Hardwarekomponente für die pneumatische Aufbereitung von Probengas und die kontinuierliche Durchflussregelung in AO2000-Gasanalysatornetzwerken.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | SCC-F 31004G9B |
| Marke | ABB |
| Herkunft | Deutschland |
| Abmessungen | 1/2 19 Zoll x 6 HE (266 mm) x 302 mm |
| Betriebstemperatur | 5 bis 45 °C |
| Leistungsaufnahme | 115 / 230 VAC, schleifenabhängig |
| Gaswege | Bis zu 2 unabhängige Gaswege |
| Medienberührte Komponenten | Korrosionsbeständige, metallfreie Gasleitung |
| Interne Steuerung | Integrierter Verstärker für Durchfluss- und Kondensatumschaltung |
Deterministische Netzwerkintegration und Skalierung der I/O-Dichte
Die Probengaszuleiteinheit SCC-F 31004G9B wird über optionale Schnittstellenkarten direkt mit AO2000-Analysesystemmodulen verbunden und integriert Feldsensorsignale in deterministische Profinet- und EtherNet/IP-Netzwerke. Das kompakte Gehäuse mit halber 19-Zoll-Breite optimiert den Platz im Schaltschrank und ermöglicht eine hohe I/O-Dichteskalierung in beengten Analysatorstationen. Interne Signalaufbereitungsschaltungen übertragen Durchflussstatus und Kondensatalarmzustände mit maximaler Kommunikationsgeschwindigkeit über den Rückwandbus und gewährleisten gleichzeitig die vollständige Firmware-Flash-Kompatibilität mit den primären Systemsteuerungen.
Häufig gestellte Fragen
F: Können die interne Probengaspumpe oder die Kondensatablaufmodule gewartet werden, ohne das gesamte SCC-F-Gehäuse auszubauen?
A: Ja, die Einheit verfügt über einen modularen internen Aufbau mit von vorn zugänglichen Komponenten, wodurch eine gezielte Wartung möglich ist, ohne feste pneumatische Anschlüsse zu beeinträchtigen.
F: Wie werden Alarmausgänge bei einer Durchflussunterbrechung oder Kondensatansammlung verwaltet?
A: Der interne Schaltverstärker überwacht integrierte Durchfluss- und Kondensatsensoren und öffnet bei der Erkennung eines Fehlers dedizierte Relaiskontaktausgänge, um Systemverriegelungen auszulösen.
F: Welche Maßnahmen verhindern eine chemische Schädigung innerhalb der Gasaufbereitungswege?
A: Alle medienberührten internen Schläuche und Verschraubungen bestehen aus metallfreien, korrosionsbeständigen Polymeren, um einen chemischen Angriff durch reaktive Gasmatrizen zu verhindern.
Richtlinien für die Installation vor Ort
- Das Gehäuse mithilfe der mitgelieferten Montagehalterungen in 19-Zoll-Einschubrahmen oder bei direkter Wandmontage sicher befestigen.
- Sicherstellen, dass alle Anschlüsse der Probengas-Einlass- und -Auslassleitungen vollständig eingesetzt und auf Dichtheit geprüft sind, bevor Prozessdruck angelegt wird.
- Vor der Inbetriebnahme überprüfen, dass die Netzverdrahtung der Spannungseinstellung (115 VAC oder 230 VAC) am internen Transformator entspricht.
- Kondensatablaufleitungen mit einem durchgehend abfallenden Gefälle verlegen, um einen Flüssigkeitsgegendruck in den Gaswegen zu verhindern.
