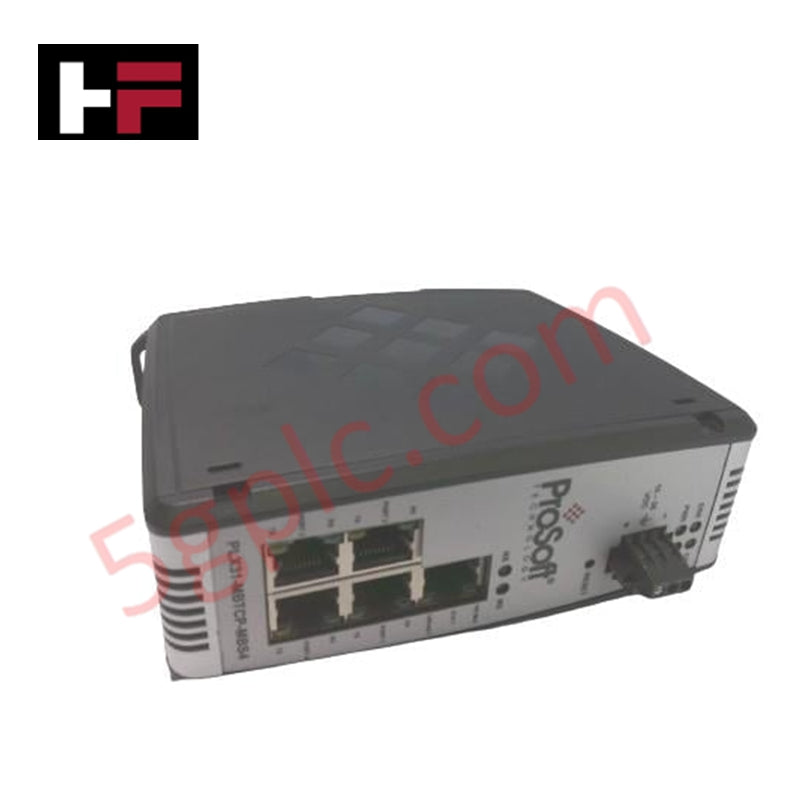

PLX31-MBTCP-MBS4 | ProSoft | Modbus TCP/IP zu 4-Port-Seriell-Gateway

Produktbeschreibung

Das PLX31-MBTCP-MBS4 von ProSoft ist ein vielseitiges Gateway, das Modbus TCP/IP-Kommunikation in Modbus-Seriell über vier unabhängige Ports umwandelt. Es bietet sichere, isolierte Verbindungen für industrielle Netzwerke und liefert zuverlässige Leistung unter anspruchsvollen Umgebungsbedingungen.

Hauptmerkmale

• Wandelt Modbus TCP/IP-Datenverkehr in Modbus Master/Slave über vier serielle Schnittstellen um

• Volle elektrische Isolation an den seriellen Ports (2500 Vrms) mittels RF-modulierter Isolations-ICs

• LED-Anzeigen für Stromversorgung, Modulstatus, Konfiguration, Fehler, Netzwerkaktivität sowie serielle Übertragung/Empfang

• Ethernet-RJ45-Anschluss mit 10/100 Mbps Halbduplex, resistent gegen Broadcast-Stürme bis zu 5000 ARP-Frames/Sekunde

• Unterstützt robuste Stoß- und Vibrationsfestigkeit für den industriellen Betrieb

Technische Daten

• Modell: PLX31-MBTCP-MBS4

• Marke: ProSoft

• Produkttyp: Modbus TCP/IP zu 4-Port Serielles Gateway

• Stromversorgung: 24 VDC nominal, 10–36 VDC Bereich; Anschlüsse: Plus, Minus, Masse

• Stromaufnahme: 300 mA nominal bei 24 VDC; max. 610 mA bei 10–36 VDC

• Betriebstemperatur: -25°C bis 70°C

• Lagerungstemperatur: -40°C bis 80°C

• Stoßfestigkeit: 15G bei 11 ms im Betrieb; 30G bei 18 ms außer Betrieb (IEC 60068-2-27)

• Vibration: 5G bei 10–150 Hz (IEC 60068-2-6)

• Relative Luftfeuchtigkeit: 5–95% nicht kondensierend

• LED-Anzeigen: CFG, ERR, PWR, FLT, NS, EtherNet/IP-Verbindung, MS, Modulkonfiguration, Ethernet-Verbindung/Aktivität, seriell RX/TX

• Ethernet-Anschluss: RJ45 10/100 Mbps Halbduplex, 1500 Vrms Isolation, IEC 60950-konform

• Anzahl der seriellen Ports: 4

• Serielle Port-Isolation: 2500 Vrms pro Port mit SiliconLabs Si844x ICs

• Abmessungen (HxBxT): 13,67 × 5,05 × 11,13 cm

• Versandgewicht: 2,5 kg

Anwendungen

Ideal für industrielle Automatisierungssysteme, die eine Integration zwischen Ethernet-basierten Modbus TCP/IP-Netzwerken und mehreren Modbus-Seriell-Geräten erfordern. Geeignet für Fabrikautomation, Prozesssteuerung und Mehrgerätekommunikation.

FAQ

F: Wie viele serielle Geräte kann dieses Gateway gleichzeitig unterstützen?
A: Es unterstützt bis zu vier unabhängige serielle Ports.

F: Wie hoch ist die Ethernet-Isolationsbewertung?
A: 1500 Vrms bei 50–60 Hz für 60 Sekunden.

F: Sind die Umgebungsbedingungen für raue Industrieumgebungen geeignet?
A: Ja, es arbeitet von -25°C bis 70°C mit Stoß- und Vibrationsresistenz.
