Produktdetails

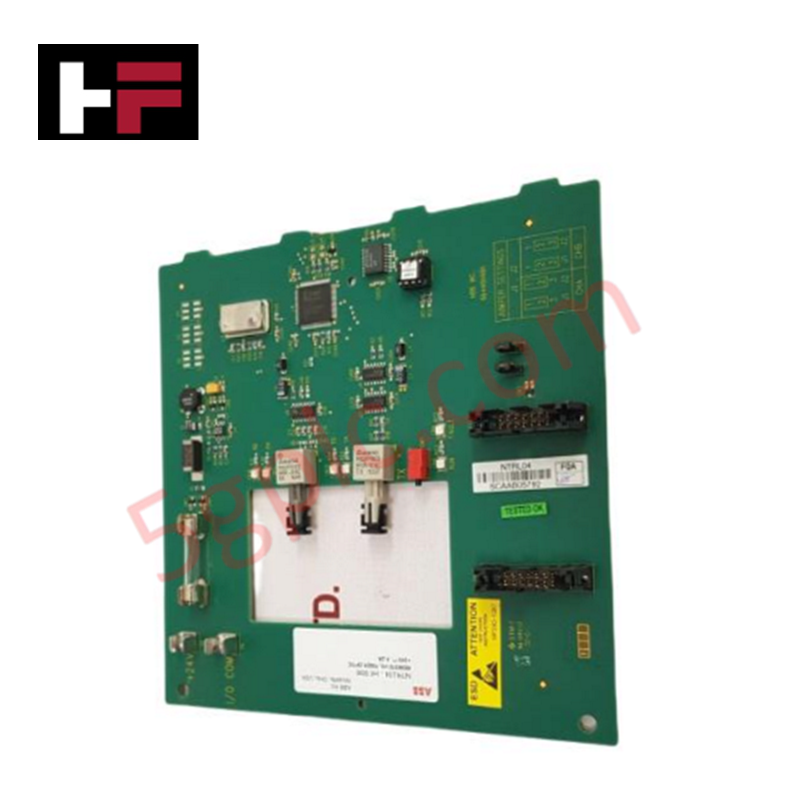

Konfiguriert für die Hochgeschwindigkeits-Signalerweiterung in HNET-Kommunikationsnetzwerken bietet die ABB NTRL04, auch katalogisiert als die NTRL04 Glasfaser-Repeater-Abschlusseinheit, eine direkte physikalische/elektrische Ausführung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
| Modell | NTRL04 |
| Marke | ABB |
| Herkunft | Vereinigte Staaten / Schweden |
| Gewicht | 0,45 kg |
| Abmessungen | 17,8 cm x 17,8 cm x 2,54 cm |
| Betriebstemperatur | 0 bis +60 °C (Standard-Industrieparameter) |
| Stromverbrauch | 90 mA typisch, 200 mA maximal |
| Spannungsbereich | 21,6 VDC Minimum, 24 VDC Nennwert, 28 VDC Maximum |
| Netzwerkprotokoll | HNET |
| HNET-Kommunikationsrate | 4 Mbaud |
| Maximal unterstützte Geräte | Bis zu 12 Geräte (6 redundante HNET-Drops) |
| Abstand innerhalb des Schranks | 30 m (elektrisch) |
| Abstand zwischen Schränken | 3.000 m (optisch) |
| Glasfasertyp | Multimode |
| Glasfaserdimension | 62,5/125 µm |
| Dämpfung | -3,5 dB/km |
| Wellenlänge | 840 nm |
| Bandbreite | 160 MHz/km |
| Steckertyp | ST-Typ mit rechtwinkliger Zugentlastung |
Backplane-Bus-Kommunikationsgeschwindigkeit und deterministische Netzwerke
Das Hardware-Design nutzt spezialisierte physikalische Schicht-Medienkonvertierung, um eine konstante Backplane-Bus-Kommunikationsgeschwindigkeit über die gesamte HNET-Infrastruktur zu gewährleisten. Betriebsfähig mit einer deterministischen Datenrate von 4 Mbaud verhindern die Transceiver-Schaltungen Frame-Jitter und Übertragungsverzögerungen zwischen den Knoten der Schränke. Optische Isolationsmerkmale bieten Übersprechunterdrückung und eliminieren Erdschleifenpotenzial über die 3.000 m langen Multimode-Glasfaserstrecken. Die physikalische Schnittstelle unterstützt bis zu 6 redundante HNET-Drops, ohne Firmware-Flash-Konfigurationsparameter zu ändern oder die Netzwerkdurchsatzrate zu verringern.
Häufig gestellte Fragen
F: Wie hoch ist der maximale Stromverbrauch des Moduls unter Volllast?
A: Das Modul zeigt einen typischen Stromverbrauch von 90 mA bei 24 VDC. Bei Spitzenverkehr über alle redundanten HNET-Drops liegt der maximale Stromverbrauch bei 200 mA.
F: Können die Glasfaserstecker Standard-ST-Kabel mit geradem Stecker aufnehmen?
A: Das physikalische Gehäusedesign erfordert ST-Stecker mit rechtwinkliger Zugentlastung, um die spezifizierte Einbautiefe von 2,54 cm im Schrankgehäuse einzuhalten.
F: Welche Kabellängenbeschränkungen gelten für elektrische versus optische Verbindungen?
A: Die elektrische Verkabelung innerhalb eines Schranks oder benachbarter Gehäuse ist auf 30 m begrenzt. Optische Verbindungen mit 62,5/125 µm Multimode-Glasfaser können bis zu 3.000 m ohne Zwischensignalverstärkung überbrücken.
Feldinstallationsrichtlinien
-
Montagestabilität: Stellen Sie sicher, dass die Abschlusseinheit sicher am Montagegestell befestigt ist, um mechanische Belastungen der rechtwinkligen ST-Glasfaserstecker zu vermeiden.
-
Biegeradius der Glasfaserkabel: Beachten Sie die Mindestbiegeradien für 62,5/125 µm Multimode-Glasfaserkabel bei der Verlegung, um lokale Dämpfungsspitzen von mehr als -3,5 dB/km zu vermeiden.
-
Stromanschluss: Vergewissern Sie sich, dass die Eingangsspannung im Bereich von 21,6 VDC bis 28 VDC liegt. Eine externe Inline-Sicherung wird empfohlen, um die internen DC-DC-Wandlerstufen zu schützen.
-
Abschirmung und Erdung: Elektrische HNET-Drop-Kabel müssen ordnungsgemäß abgeschirmt sein, wobei die Abschirmung am vorgesehenen Erdungsschienenbus des Schranks angeschlossen wird, um elektromagnetische Störungen zu unterdrücken.
