Produktdetails

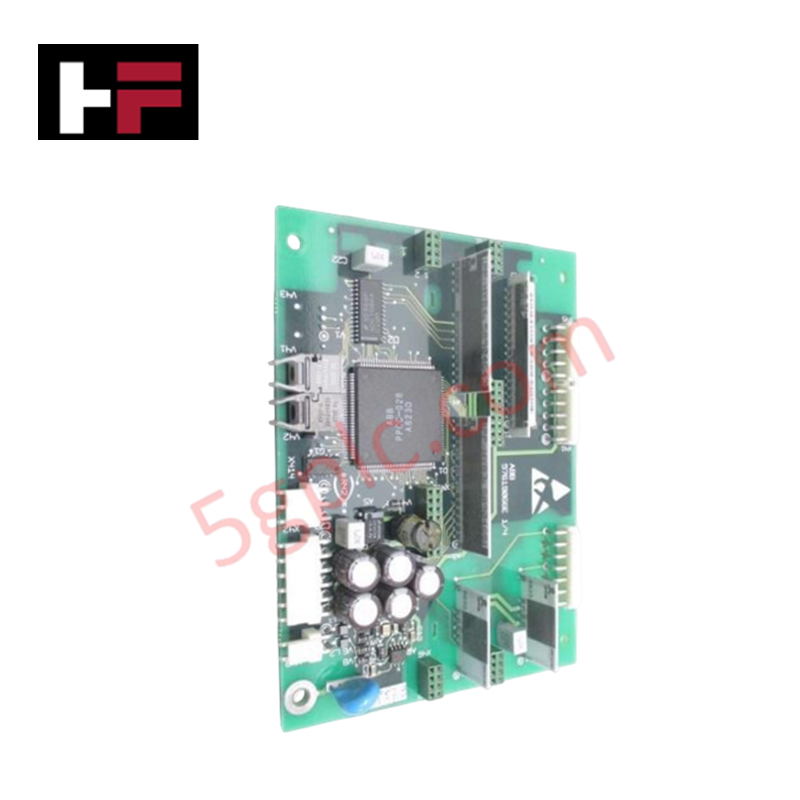

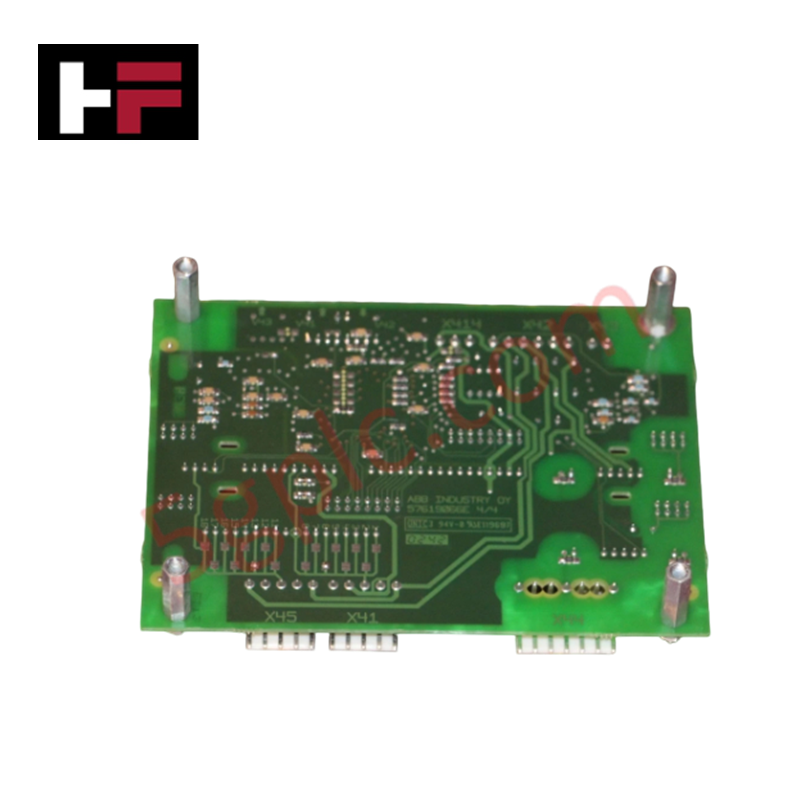

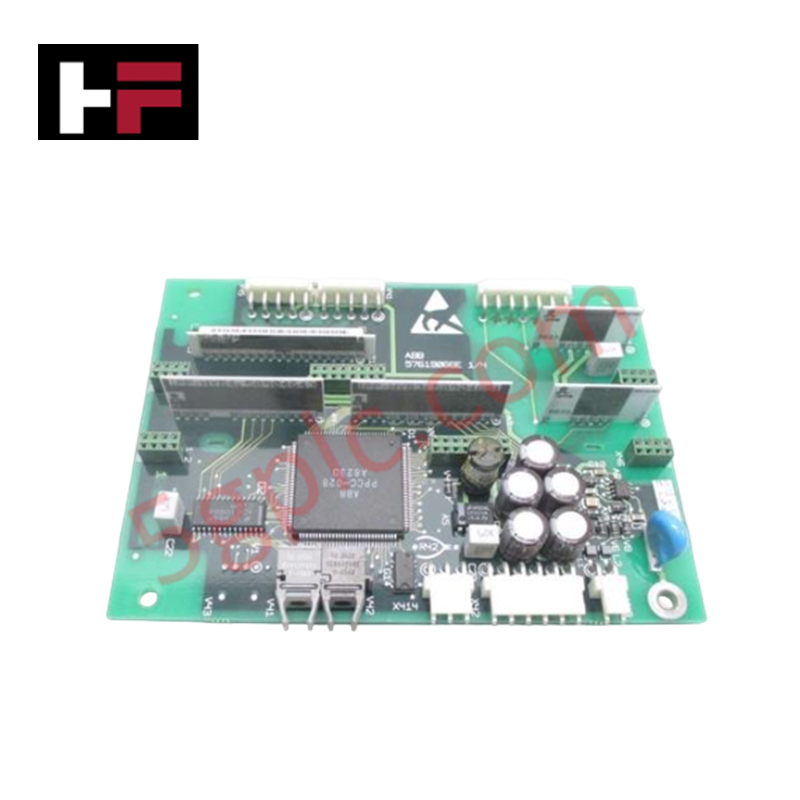

Konfiguriert für die Hochgeschwindigkeitssteuerung der Gate-Ansteuerung und die Verarbeitung der Rückmeldungen des Hauptstromkreises in ABB-Frequenzumrichtern ermöglicht die ABB NINT-52 (NINT-52-Schnittstellenkarte des Frequenzumrichters) eine direkte physische/elektrische Ansteuerung. Die Leiterplatte leitet Zündsignale an Leistungshalbleiterstufen weiter und digitalisiert Strom- und Spannungsrückmeldungen über interne Rückwandbusse des Frequenzumrichters.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | NINT-52 |
| Marke | ABB |
| Produkttyp | Schnittstellenkarten für Frequenzumrichter |
| Gewicht | 0,28 lbs (0,13 kg) |
| Abmessungen | Standard-Grundfläche für den internen Steckplatz des Frequenzumrichters |
| Betriebstemperatur | -10 bis +50 °C (standardmäßige Umgebungstemperatur im Gehäuseinneren des Frequenzumrichters) |
| Leistungsaufnahme | Versorgung über den internen Steuerungsversorgungsbus des Frequenzumrichters |
| Anwendung | Hauptstromkreisschnittstelle für Wechselrichter-/Gleichrichter-Leistungsstufen |
Kommunikationsgeschwindigkeit des Rückwandbusses und Firmware-Integration
Die Schnittstellenkarte koordiniert Gate-Zeitsignale und Diagnosetelemetriedaten der Leistungsstufe über interne Hochgeschwindigkeitsbusse. Die Echtzeit-Signalweiterleitung zwischen der Steuereinheit und den Leistungsmodulen minimiert den Jitter der Gate-Treibertriggerung und ermöglicht präzise Zustandsänderungen der IGBTs. Die Flash-Firmware-Kompatibilität über unterstützte Leistungsplattformen des Frequenzumrichters hinweg gewährleistet die Synchronisierung von Grenzwerten der Schaltfrequenz, Pulsweitenmodulationsmustern und Fehlerunterdrückungsroutinen bei dynamischen Laständerungen.
Häufig gestellte Fragen
F: Wie verarbeitet die NINT-52-Schnittstellenkarte Gate-Steuersignale?
A: Die Karte empfängt digitale Schaltbefehle von der zentralen Steuereinheit des Frequenzumrichters und formt die Impulse zur direkten Ansteuerung der Leistungshalbleiterstufen über Flachband- oder Lichtwellenleiterverbindungen auf.
F: Kann die Karte ausgetauscht werden, ohne das Hauptleistungsmodul neu zu kalibrieren?
A: Ja, sofern die Ersatzkomponente exakt dieselbe Teilenummer und Hardware-Revision aufweist. Die Verstärkungsfaktoren der Leistungsstufe werden beim Systemstart von der Firmware der Hauptsteuerung des Frequenzumrichters verwaltet.
Richtlinien für die Installation vor Ort
- Spannungsfreischaltung: Trennen und sichern Sie die gesamte AC-Eingangsversorgung sowie externe DC-Zwischenkreisversorgungen des Frequenzumrichters gegen Wiedereinschalten. Warten Sie vor dem Entfernen der Schaltschrankabdeckungen mindestens 5 Minuten, damit sich die Kondensatoren des internen Zwischenkreises vollständig entladen können.
- Schutz vor elektrostatischer Entladung (ESD): Tragen Sie beim Umgang mit der Karte ein geerdetes Armband, das an einem unlackierten Metallteil des Frequenzumrichterrahmens befestigt ist, um statische Schäden an empfindlichen Halbleiterbauelementen zu verhindern.
- Montage und Anschlüsse: Richten Sie die Karte an den Montageabstandshaltern im Steuerungsfach aus. Ziehen Sie die Befestigungsschrauben fest, um die durchgängige Verbindung der Massefläche sicherzustellen, und prüfen Sie, ob alle Flachbandkabel vollständig in ihren Halterungssteckern eingerastet sind.
- Leitungsführung und Abschirmung: Halten Sie die interne Gate-Ansteuerungs- und Rückmeldungsverdrahtung von den Wechselstrom-Ausgangsschienen mit hohen Strömen fern, um hochfrequente elektromagnetische Störungen zu vermeiden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
