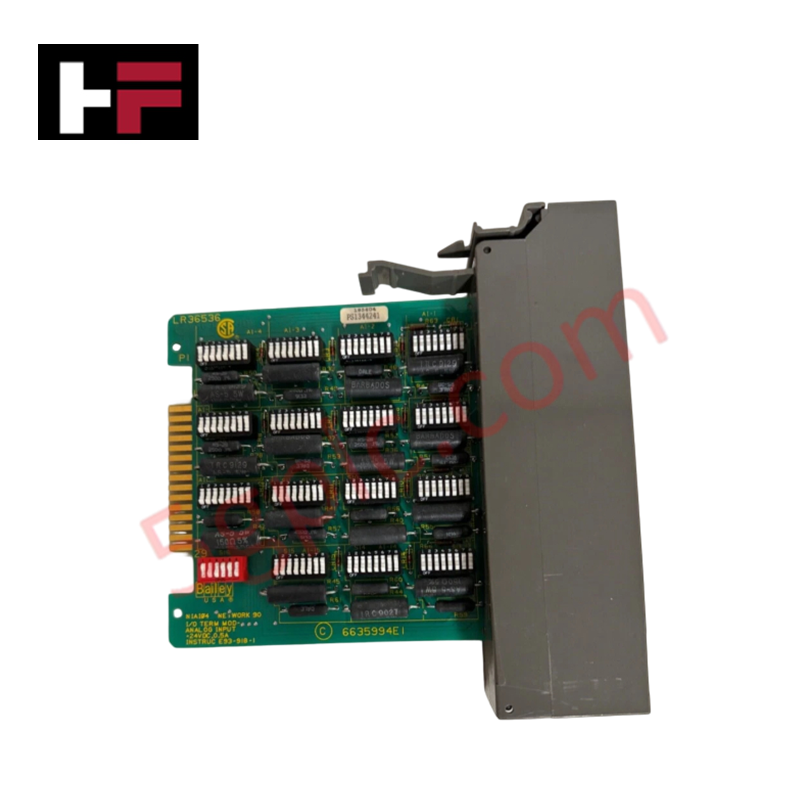

NIAI04 Infi 90-Netzwerk, ABB-Analog-Eingangsanschlusseinheit

Ausgelegt für die Verarbeitung analoger Signale und Feldanschlussaufgaben in Infi 90 / Net 90 (BAINET)-Steuerungsplattformen ermöglicht die ABB NIAI04, auch als Analogeingangs-Anschlusseinheit NIAI04 katalogisiert, die direkte physische und elektrische Signalverarbeitung. Sie dient als physische Schnittstellenebene für eingehende Feldsensorinstrumentierung und leitet mehrkanalige Analogeingänge direkt an die vorgesehenen Controllermodule innerhalb der Rack-Subrack-Baugruppe weiter.

Hardwarespezifikationen

Backplane-Bus- und E/A-Isolationsprofile

Die Analogeingangs-Anschlusseinheit ABB NIAI04 nutzt eine Kanal-zu-Kanal-Isolationstopologie, die in die standardmäßige Infi-90-Backplane-Busschnittstelle integriert ist. Um die Entstehung von Erdschleifenströmen in Feldverdrahtungsnetzen mit hoher Packungsdichte zu verhindern, bietet die Einheit eine galvanische Trennung zwischen den einzelnen analogen Signalpfaden und der Logikmasse der Backplane. Standardmäßige 4-20-mA-Schleifenprotokolle und Feldsensorsignale im Millivoltbereich durchlaufen interne Filternetzwerke, die hochfrequente elektromagnetische Störungen minimieren, bevor die Signale über die BAINET-Busstrukturen an die Verarbeitungsmodule weitergeleitet werden.

Häufig gestellte Fragen

F: Kann die NIAI04-Anschlusseinheit gewartet werden, ohne die Stromversorgung des zugehörigen Prozesssteuerungsknotens zu unterbrechen?

A: Die physische Feldanschlussverdrahtung an der NIAI04 kann während der Wartung des Logikmoduls angeschlossen bleiben. Vor dem Trennen der Feldleitungen muss jedoch die Integrität der Signalschleifen überprüft werden, um ein unbeabsichtigtes Schweben von Kanälen oder Fehlerzustände durch offene Stromkreise in aktiven Regelschleifen zu verhindern.

F: Welches Erdungsverfahren ist für geschirmte analoge Feldkabel erforderlich, die an die NIAI04 angeschlossen sind?

A: Die Drainleitungen und Schirme der Kabel müssen an einem einzigen gemeinsamen Punkt an der Gehäuse-Erdungsschiene der Anschlusseinheit geerdet werden, um zu verhindern, dass zirkulierende Erdströme Störungen in 4-20-mA-Messschleifen einbringen.

Richtlinien für die Installation im Feld

1. Stellen Sie sicher, dass alle vorgeschalteten Feldstromquellen und die zugehörigen Stromversorgungen des Infi-90-Rackchassis vor der Montage der Anschlusseinheit spannungsfrei geschaltet oder isoliert sind.
2. Montieren Sie die NIAI04 mit standardmäßiger Schaltschrank-Hardware sicher an der vorgesehenen Subrack- oder Montageschienenposition.
3. Schließen Sie die eingehende Feldverdrahtung an die vorgesehenen Klemmenblöcke an und achten Sie dabei auf die korrekte Polarität aktiver 4-20-mA-Schleifen und Millivolt-Sensoreingänge.
4. Überprüfen Sie, dass die Drain-Schirme der Feldkabel nur an einem Ende mit der vorgesehenen Gehäuse-Erdungsklemme verbunden sind, um Erdschleifenstörungen zu verhindern.
5. Führen Sie über alle Signalpfade eine Punkt-zu-Punkt-Durchgangsprüfung durch und bestätigen Sie vor dem Einschalten des Systems, dass alle mechanischen Klemmenschrauben mindestens fünf Gewindegänge greifen.
