Produktdetails

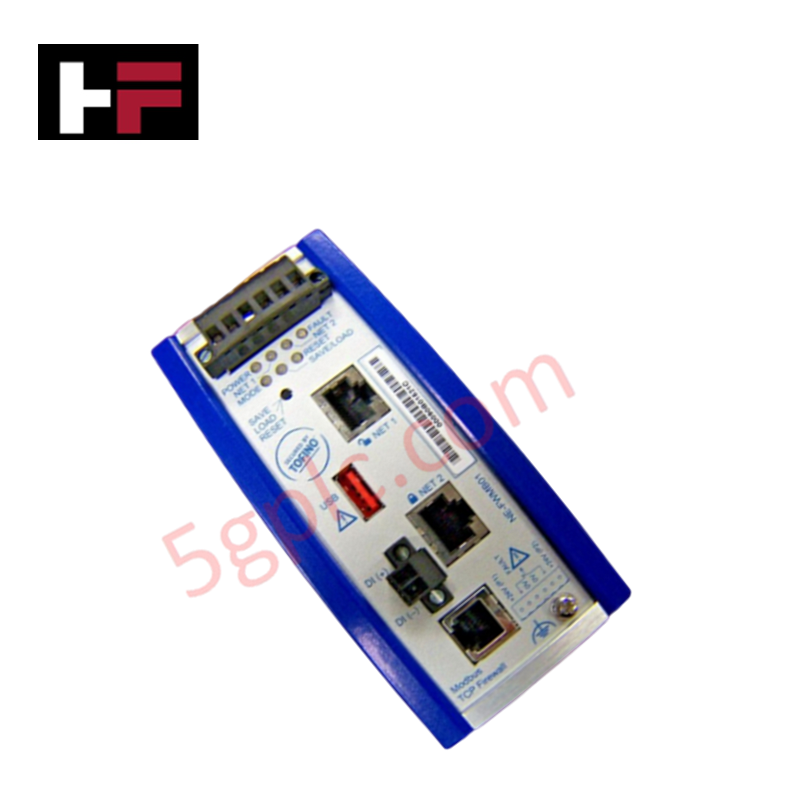

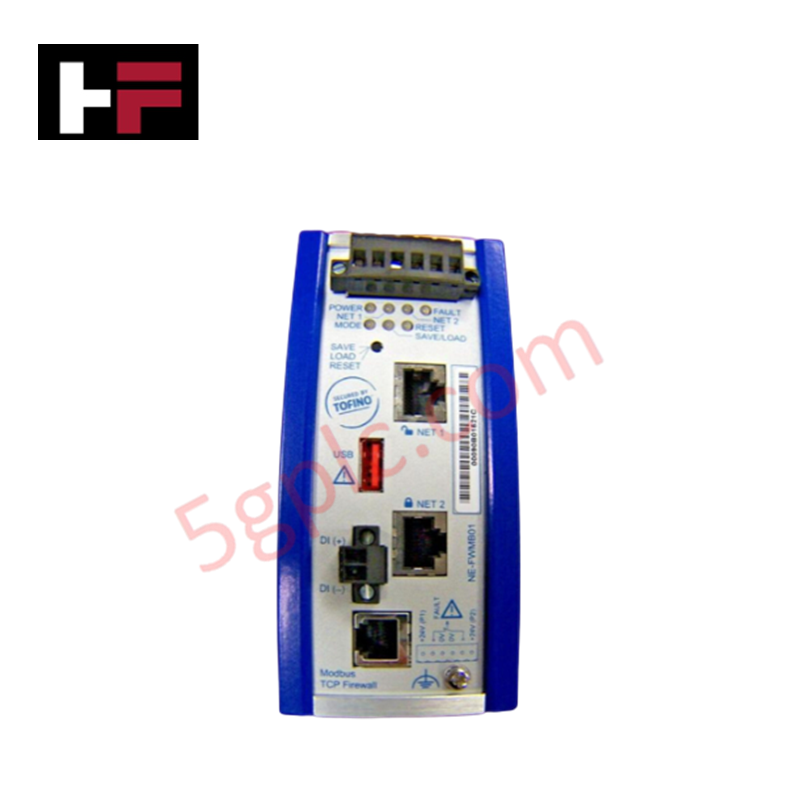

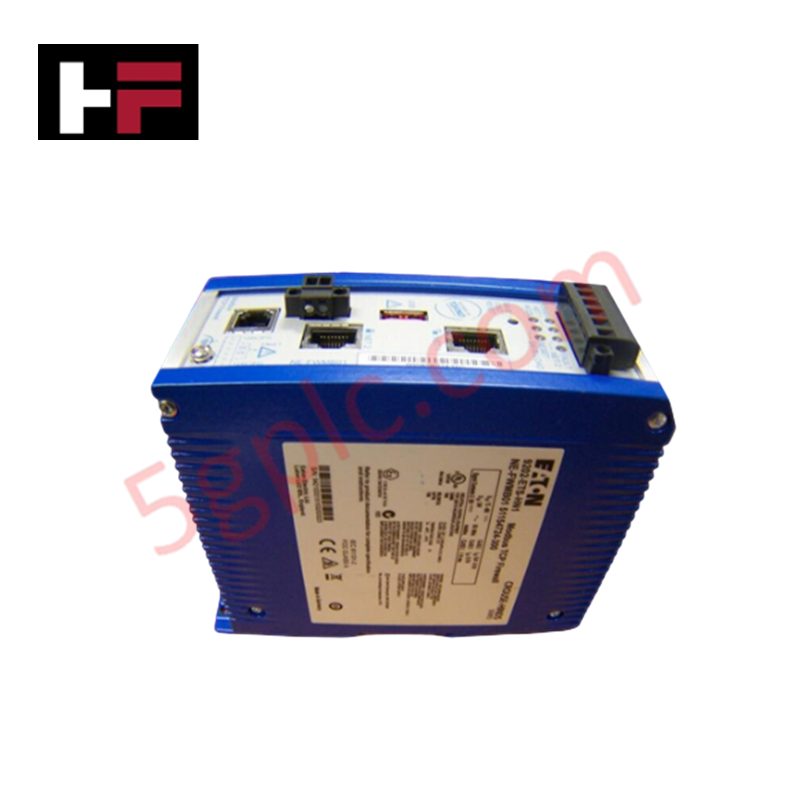

Das Honeywell NE-FWMB01, auch als NE-FWMB01-Modbus-Firewall-Modul katalogisiert, ist eine dedizierte Hardwarekomponente zur Filterung der industriellen Modbus-Kommunikation und zur Netzwerkisolierung innerhalb von Honeywell-Experion-PKS-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | NE-FWMB01 |
| Marke | Honeywell |
| Herkunft | USA |
| Betriebstemperatur | -40 bis +70 °C |
| Leistungsaufnahme | < 170 mA typ., < 350 mA max. bei 24 VDC |
| Betriebsspannung | 24 VDC nominal (9 VDC bis 32 VDC) |
| Stromeingänge | Zwei redundante Eingänge |
| Stromausfalleingänge | Zwei Eingänge |
| Klemmenanschlüsse | Schraubkäfigklemmen 24...12 AWG (0.2...2.5 mm2) |
| Anzeigen | Stromversorgung, Fehler, Ereignis, Modus, Link-Aktivität und Geschwindigkeit |
| Konfiguration | Laden/Speichern über USB-Speicher mittels Config Switch |
4-20-mA-HART-Schleifenprotokoll und Kanalisolierung
Die Modbus-Firewall-Hardware führt eine deterministische Prüfung von Datenpaketen über serielle und Ethernet-Kommunikationskanäle durch und schirmt DCS-Controller-Racks vor nicht verifiziertem Netzwerkverkehr ab. Die interne galvanische Stromisolierung und Signalfilterung verhindern, dass Erdschleifenströme sich über serielle Feldschleifen ausbreiten. Diese elektrische Trennung schützt empfindliche analoge Verarbeitungsschaltungen, bewahrt die Signalintegrität des 4-20-mA-HART-Schleifenprotokolls und verhindert die Verfälschung der angeschlossenen analogen I/O-Kanäle durch Gleichtaktrauschen.
Häufig gestellte Fragen
F: Wie wird die Offline-Konfiguration auf das NE-FWMB01-Modul angewendet?
A: Konfigurationen können direkt von einem USB-Speichermedium über den Config Switch der Hardware geladen werden, ohne dass eine aktive Netzwerkverbindung zur Einrichtung erforderlich ist.
F: Welche Funktionen zur Stromredundanz sind in die NE-FWMB01-Hardware integriert?
A: Das Modul verfügt über zwei redundante nominale 24-VDC-Stromeingänge (Betriebsbereich 9 VDC bis 32 VDC) sowie zwei dedizierte Stromausfalleingänge.
F: Welcher Betriebstemperaturbereich gilt für die Installation im Feld?
A: Das Modul ist für den Betrieb bei Umgebungstemperaturen von -40 °C bis +70 °C spezifiziert.
Richtlinien für die Installation im Feld
- Montieren Sie das Modul sicher auf der DIN-Schiene des Schaltschranks oder am Rack-Rahmen, bevor Sie Strom- und Signalverbindungen anschließen.
- Führen Sie die dualen primären und redundanten 24-VDC-Stromversorgungen über Schraubkäfigklemmen mit Leitern der Größe 24...12 AWG zu.
- Schließen Sie die Abschirmung des Signalkabels an die Haupterdungsschiene des Bedienfelds an, um das Eindringen hochfrequenter Störungen zu minimieren.
- Überprüfen Sie beim ersten Einschalten alle LED-Anzeigen (Stromversorgung, Fehler, Ereignis, Modus), um vor der Aktivierung des Busverkehrs einen gültigen Modulstatus zu bestätigen.
- Halten Sie den erforderlichen Freiraum um die Lüftungsöffnungen ein, um eine ausreichende passive Kühlung innerhalb der Gehäusegrenzen zu gewährleisten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
