Produktdetails

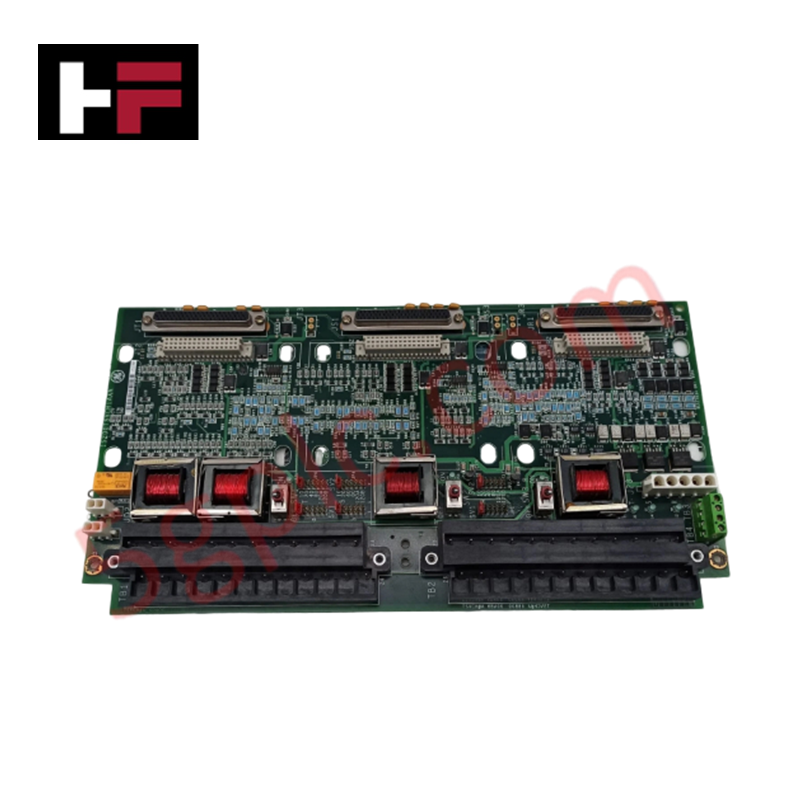

Das GE IS200TSVCH1A, auch als IS200TSVCH1A Servo-Ein-/Ausgangs-Terminalplatine katalogisiert, fungiert als dedizierte Hardwarekomponente für die elektro-hydraulische Aktuator-Schnittstelle innerhalb der Mark VIe-Steuerplattformen. Dieses Modul ermöglicht die direkte physische Ausführung von Servoventil-Steuersignalen und LVDT (Linear Variable Differential Transformer) Positionsrückmeldungen und unterstützt Simplex-, Dual- und TMR-Steuerkonfigurationen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IS200TSVCH1A |
| Marke | GE |
| Herkunft | USA |
| Abmessungen | Standard-Formfaktor für Terminalplatinen |
| Betriebstemperatur | Standard industrieller Umgebungstemperaturbereich |
| Stromverbrauch | 28 V Gleichstrom (über J28-Buchse) |
| Servo-Kanäle | 2 elektro-hydraulische Ventilschnittstellen |
| Kompatibilität | PSVO I/O-Pack, WSVO Servotreiber |
Backplane-Bus-Kommunikation und deterministische Netzwerke
Das IS200TSVCH1A ermöglicht deterministische Servosteuerung, indem es die Schnittstelle zwischen dem Steuerungssystem und externen hydraulischen Aktuatoren verwaltet. Das Modul ist für die Integration mit dem PSVO I/O-Pack und dem WSVO Servotreiber ausgelegt; es ist strikt inkompatibel mit VSVO-Prozessorhardware. Die Datenintegrität wird durch dedizierte LVDT-Rückkopplungsschleifen für die Ventilpositionierung gewährleistet. Die Geschwindigkeit der Backplane-Bus-Kommunikation muss mit den Anforderungen des PSVO-Packs abgestimmt sein, um eine stabile Regelkreisschleife sicherzustellen. Benutzer müssen die Firmware-Flash-Kompatibilität bei der Erstkonfiguration überprüfen, um Zeitabweichungen in den Servoantriebsschleifen zu vermeiden. Die Platine verfügt über zwei externe Tripsicherungen (JD1/JD2), die eine sofortige sicherheitsrelevante Abschaltung der Servoschaltung ermöglichen.
Häufig gestellte Fragen
F: Ist das IS200TSVCH1A mit dem VSVO-Servoprozessor kompatibel?
A: Nein. Die IS200TSVCH1A-Terminalplatine ist speziell für die Verwendung mit dem PSVO I/O-Pack und dem WSVO Servotreiber konzipiert. Der Versuch, diese Platine mit einem VSVO-Prozessor zu verbinden, führt zu Signalfehlanpassungen und Steuerungsfehlern.
F: Wie wird die Stromversorgung der Servoventile über diese Terminalplatine bereitgestellt?
A: Die Versorgungsspannung der Servoventile wird über die J28-Buchse bereitgestellt, die eine 28 V Gleichstrom-Eingangsspannung erhält. Stellen Sie sicher, dass diese Stromquelle stabilisiert und gefiltert ist, um Störungen in den LVDT-Rückmeldesignalen zu vermeiden.
Feldinstallationsrichtlinien
- Montage: Befestigen Sie die Terminalplatine im Steuerungsschrank und sorgen Sie für ausreichenden Freiraum für die dichte Verkabelung der Servo- und LVDT-Schnittstellen.
- Verkabelung: Führen Sie die LVDT-Positionsrückmeldungen in geschirmten, verdrillten Adernpaaren. Erdung der Kabelschirme nur auf der Terminalplatinen-Seite, um Erdschleifen zu vermeiden, die die Genauigkeit der Ventilpositionsmessung beeinträchtigen könnten.
- Servo-Schnittstelle: Überprüfen Sie die Polarität der Servoventilanschlüsse. Falsche Phasen- oder Polaritätsausrichtung kann zu Oszillationen des Aktuators oder Instabilität im Ventilregelkreis führen.
- Tripsicherungen: Stellen Sie sicher, dass die externen Tripsicherungen JD1 und JD2 korrekt sitzen. Diese Anschlüsse bieten den physischen Trennweg für den Aktuator; lose Verbindungen können zu unregelmäßigem Ventilverhalten oder intermittierenden Abschaltungen führen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
