Produktdetails

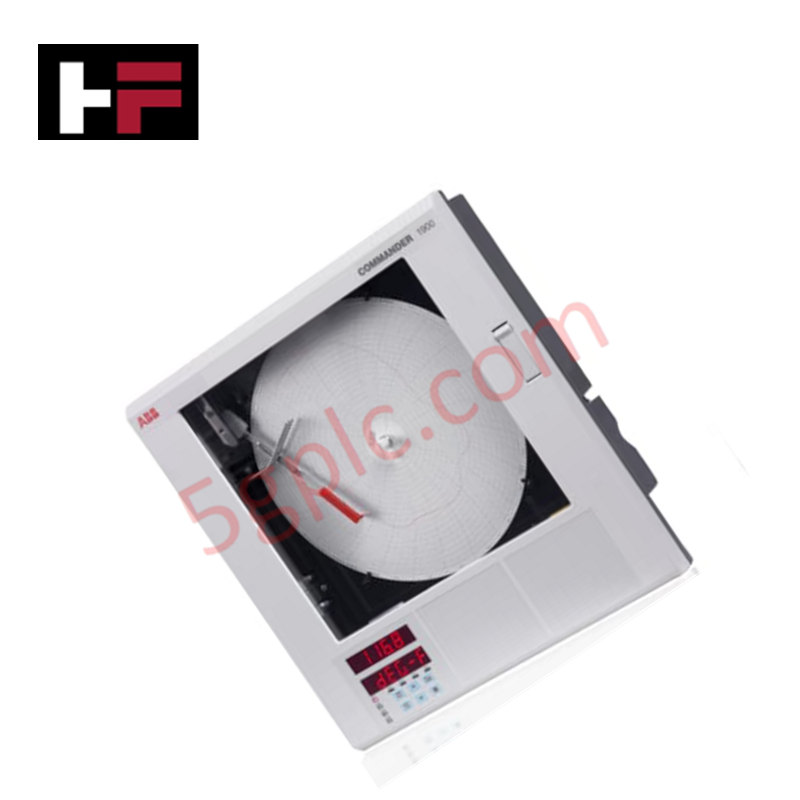

Konfiguriert für die Mehrstift-Prozessvariablenverfolgung und die geschlossene PID-Regelausführung in industriellen Steuerungsnetzwerken bietet der ABB IM/C1900PGR (IM/C1900PGR Rundschreiber) eine direkte physikalische/elektrische Ausführung. Das Instrument wandelt eingehende Feldsignale in kontinuierliche physische Tintenlinien auf Runddiagramm-Medien um und steuert gleichzeitig Einzel- oder Doppelkreis-Regelausgänge.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IM/C1900PGR |
| Marke | ABB |
| Herkunft | Vereinigtes Königreich |
| Gewicht | 4,5 kg |
| Abmessungen | Standard Commander 1900 Gehäuse für Schalttafeleinbau |
| Betriebstemperatur | -10 bis +55 °C |
| Stromverbrauch | 100-240 VAC oder 24 VDC Nennversorgungslast |
| Kanal-Kapazität | Bis zu 4 physische Aufzeichnungsschreiber / Prozessvariablen |
| Regelfähigkeiten | Einzel- / Doppelkreis-PID-Regelausführung |
| Programmprofile | Bis zu 20 Rampen-/Soak-Profile mit eingebetteten mathematischen Funktionen |
| Lokale Anzeige | 6-stellige Anzeige, die bis zu 4 gleichzeitige Werte und Alarmzustände zeigt |
| Gehäuseschutz | NEMA 4X / IP66 Frontplattenbewertung |
| Montageoptionen | Wand-, Rohr- oder Schalttafelausschnittmontage |
| Sicherheit | Mehrstufiger Passwortschutz zur Konfigurationssicherung |
| Produkttyp | Rundschreiber |
Firmware-Flash-Kompatibilität und deterministische I/O-Verarbeitung
Die IM/C1900PGR-Architektur integriert einen dedizierten Mikroprozessor-Kern, um eine hohe Firmware-Flash-Kompatibilität innerhalb der Commander 1900 Instrumentenserie zu gewährleisten. Die interne Bus-Timing sorgt für eine deterministische Ausführung mathematischer Funktionen, Programmprofilrampen und hochdichter I/O-Berechnungen, die motorgetriebene Stiftpositionierungsarme ohne Signalverzögerung oder Zykluszeitverzerrung antreiben.
Häufig gestellte Fragen
F: Wie wird die Sicherheit bei lokalen Parameteränderungen und PID-Regelschleifenabstimmung gewährleistet?
A: Der Zugriff auf interne Konfigurationsparameter, Rampen-/Soak-Profilprogrammierung und Regelkreiseinstellungen ist durch eine benutzerkonfigurierbare Passwortschutzstruktur gesichert.
F: Welche Erdungsschritte müssen unternommen werden, um Messabweichungen an den analogen Eingängen zu verhindern?
A: Signalerderdrähte für geschirmte verdrillte Kabel müssen an einem einzigen Erdungspunkt am Chassis-Erdanschluss verbunden werden, um elektrische Störungen und Masseschleifeninterferenzen zu minimieren.
Feldinstallationsrichtlinien
- Schneiden Sie die Montageabmessungen für die Schalttafel aus oder befestigen Sie die hintere Montagehalterung an einer Wand oder einem 2-Zoll-Rohr.
- Positionieren Sie das Recorder-Gehäuse und ziehen Sie die Befestigungsklammern an, bis die Frontblenden-Dichtung gleichmäßig komprimiert ist, um den NEMA 4X / IP66 Schutz gegen Eindringen zu gewährleisten.
- Schließen Sie Prozess-Eingangsleitungen, Regel-Ausgangsleitungen sowie AC- oder DC-Versorgungsleitungen gemäß dem Schaltplan an die hinteren Klemmenblöcke an.
- Verbinden Sie vor dem Einschalten ein dediziertes niederohmiges Schutzleiterkabel (PE) mit der Hauptchassis-Erdungsklemme.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
