Produktdetails

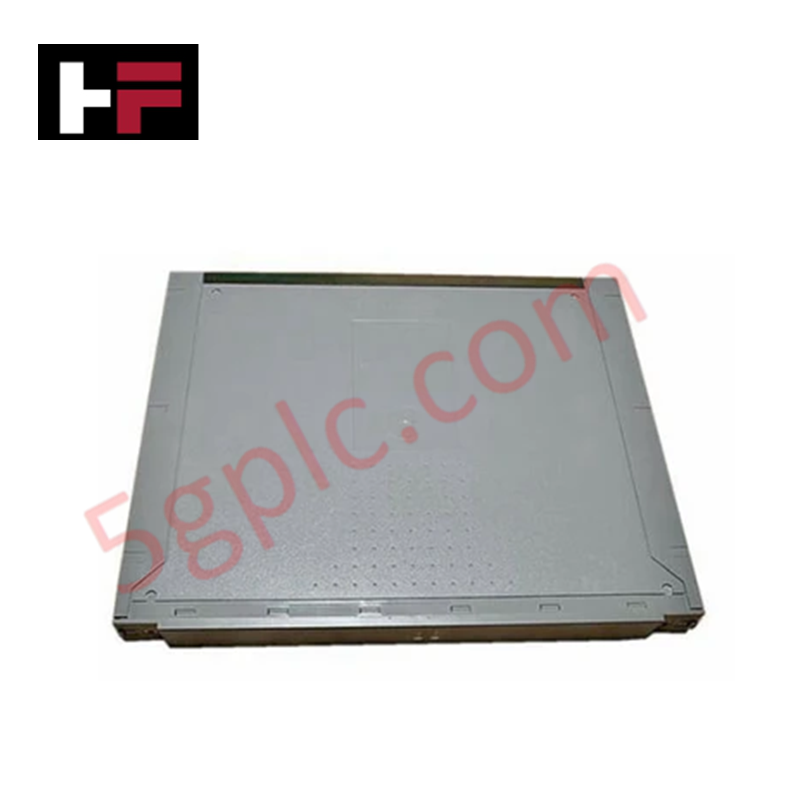

Das ICS Triplex T8513, auch als T8513 Digitalausgangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Ausführung diskreter Signalbefehle innerhalb von Trusted TMR-Systemplattformen. Dieses hochdichte Modul ermöglicht das Schalten von 32 isolierten digitalen Ausgangskanälen und stellt die notwendige Schnittstelle zwischen der sicherheitskritischen Steuerungslogik und den Aktoren auf der Feldseite bereit.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | T8513 |
| Marke | ICS Triplex |
| Abmessungen | Standard Trusted Chassis-Slot |
| Betriebstemperatur | Industrie-Standardbereich |
| Stromverbrauch | Nicht spezifiziert |
| Kanalanzahl | 32 digitale Ausgangskanäle |
SIS Triple Modular Redundancy (TMR) Architektur
Das T8513 ist in eine Triple Modular Redundancy (TMR) 2oo3-Architektur integriert, um eine fehlersichere Zustandsausführung zu gewährleisten. Das Modul verwendet hardwarebasierte Voting-Logik über seine drei redundanten internen Kanäle, um Abweichungen zu erkennen und zu isolieren, wodurch sichergestellt wird, dass kein einzelner Hardwarefehler zu einem unbeabsichtigten Ausgangszustand führt. Jeder der 32 Kanäle verfügt über galvanische Trennung, die verhindert, dass elektrische Transienten oder Gleichtaktstörungen von der Feldseite in die Modul-Rückwand oder die Integrität der Sicherheitssteuerungsschleife zurückwirken.
Häufig gestellte Fragen
F: Unterstützt das T8513 Hot-Swapping unter Last?
A: Das T8513 ist für Hot-Swap-Operationen innerhalb eines eingeschalteten Trusted-Chassis ausgelegt. Stellen Sie sicher, dass der Sicherheitscontroller für die jeweiligen Ausgangspunkte vor dem Herausnehmen des Moduls in einen Wartungs- oder Sperrzustand versetzt wird, um unerwünschte Zustandsänderungen zu vermeiden.
F: Wie werden Kanalstatus und Diagnoseinformationen gemeldet?
A: Das Modul verfügt über LED-Anzeigen an der Frontplatte, die Echtzeitinformationen zum Kanalstatus und zur Fehlerdiagnose liefern. Diese Anzeigen zeigen die Aktivität einzelner Kanäle sowie Modulfehlerzustände an, was eine sofortige visuelle Überprüfung der Ausgangsintegrität ermöglicht.
Richtlinien für die Feldinstallation
- Überprüfen Sie, dass der Chassis-Slot frei von Verunreinigungen ist, und achten Sie vor dem Einsetzen auf die korrekte Ausrichtung, um Beschädigungen der Steckverbinderpins zu vermeiden.
- Setzen Sie das T8513 in das Chassis ein und üben Sie festen Druck aus, um den Rückwandstecker vollständig zu verbinden, bevor Sie die frontseitigen Feststellschrauben sichern.
- Schließen Sie die Feldverkabelung an der vorgesehenen Feldanschlusseinheit an und stellen Sie sicher, dass die Abschirmung der Ausgänge mit dem gemeinsamen Gehäuseerdungspunkt verbunden ist, um elektromagnetische Störungen zu minimieren.
- Führen Sie über die Engineering-Workstation einen Durchgangs- und Zustandsübergangstest der Ausgänge durch, um zu verifizieren, dass jeder der 32 digitalen Kanäle korrekt auf die programmierten Sicherheitslogikbefehle reagiert.
