Produktdetails

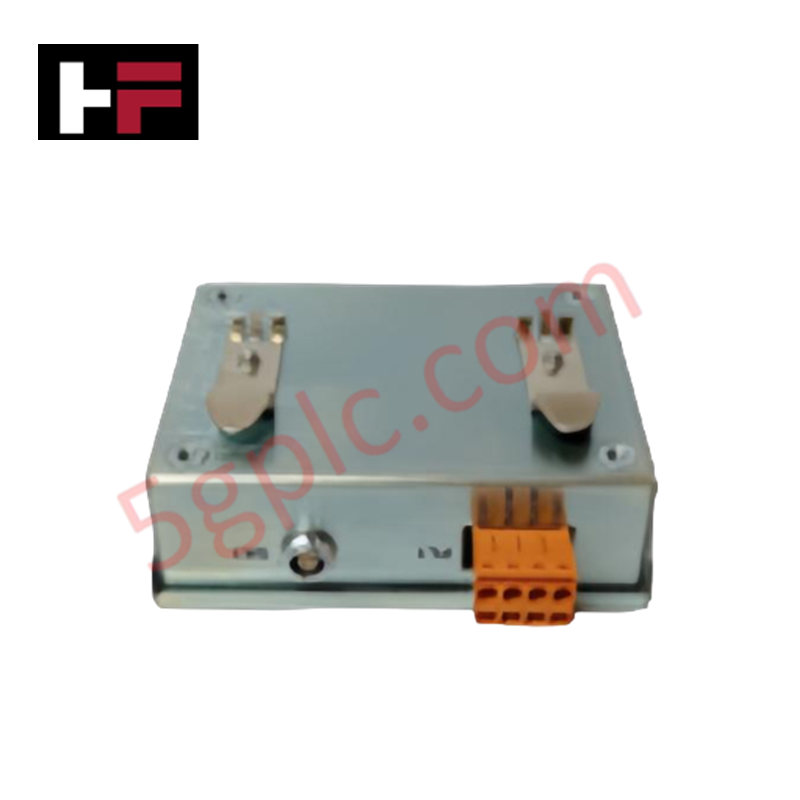

Konfiguriert für verteilte I/O-Erweiterung in Trusted TMR-Systemen bietet das ICS Triplex T8314 (T8314 Remote Expander Chassis) eine direkte physische und elektrische Ausführung. Das Chassis dient als Gehäuse und Verbindungsbasis für entfernte Glasfaser-Transceiver-Einheiten und ermöglicht die Verlängerung des TMR-Backplane-Busses über große Entfernungen mittels Singlemode-Glasfaserinfrastruktur.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | T8314 |
| Marke | ICS Triplex |
| Gewicht | 5,00 kg |
| Betriebstemperatur | Standard Industrie |
| Stromverbrauch | Konfigurationsabhängig |
| Schnittstellenanforderung | 6 x Glasfaser TX/RX Einheiten |
| Kabelanforderung | TC-302 / TC-303 Schnittstellenkabel |
SIS Triple Modular Redundancy (TMR) Architektur
Das T8314-Chassis ist darauf ausgelegt, die Integrität der Triple Modular Redundancy (TMR) 2oo3-Architektur an entfernten Standorten aufrechtzuerhalten. Es unterstützt die Installation von sechs Glasfaser-Transceiver-Einheiten – drei an jedem Endpunkt – um sicherzustellen, dass alle drei redundanten Datenpfade während der Übertragung erhalten bleiben. Durch galvanische Trennung mittels optischer Fasermedien verhindert das Chassis Erdschleifen und elektrische Störungen, die das sicherheitskritische Datensignal beeinträchtigen könnten. Diese Konfiguration unterstützt die ausfallsichere Zustandsausführung, indem sie sicherstellt, dass die Kommunikationsverbindung zwischen dem Primärcontroller und dem entfernten I/O deterministisch bleibt und vor Signalverlust geschützt ist.
Häufig gestellte Fragen
F: Gibt es spezielle Anforderungen an die Glasfaserkabel, die mit dem T8314 verwendet werden?
A: Das T8314 benötigt Singlemode-Glasfaserkabel. Jede Transceiver-Einheit verwendet separate Sende- und Empfangsanschlüsse, um eine Vollduplex-Kommunikation und Synchronisation zwischen lokalem und entferntem Chassis zu gewährleisten.
F: Wie werden die Glasfaser-Einheiten im T8314 mit Strom versorgt?
A: Die Transceiver-Einheiten sind auf einer Hutschiene montiert und für den Anschluss von zwei Stromversorgungen ausgelegt. Diese redundante Stromversorgung stellt sicher, dass die Kommunikationsverbindung auch bei Ausfall einer Stromquelle betriebsbereit bleibt.
Feldinstallationsrichtlinien
- Montieren Sie das T8314-Chassis in einer Umgebung, die den Standard-Betriebstemperaturen und Vibrationsgrenzen der Industrie entspricht.
- Befestigen Sie die sechs Glasfaser-TX/RX-Einheiten auf der Hutschiene im Chassis und stellen Sie sicher, dass die doppelte Stromversorgung korrekt angeschlossen ist.
- Verwenden Sie TC-303-Kabel, um die Chassis-Schnittstelle mit den Transceiver-Einheiten zu verbinden, und achten Sie darauf, dass die Metallhaubenstecker vollständig eingerastet sind.
- Führen Sie Singlemode-Glasfaserkabel durch geschützte Rohrsysteme, um mechanische Belastungen oder Faserschäden zu vermeiden.
- Überprüfen Sie die optischen Signalpegel an beiden Enden des Übertragungswegs mit einem Standard-Lichtmessgerät, um die Einhaltung der vom Hersteller vorgegebenen Link-Budget-Anforderungen sicherzustellen, bevor Sie die Systemkommunikation starten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
