Produktdetails
Übersicht

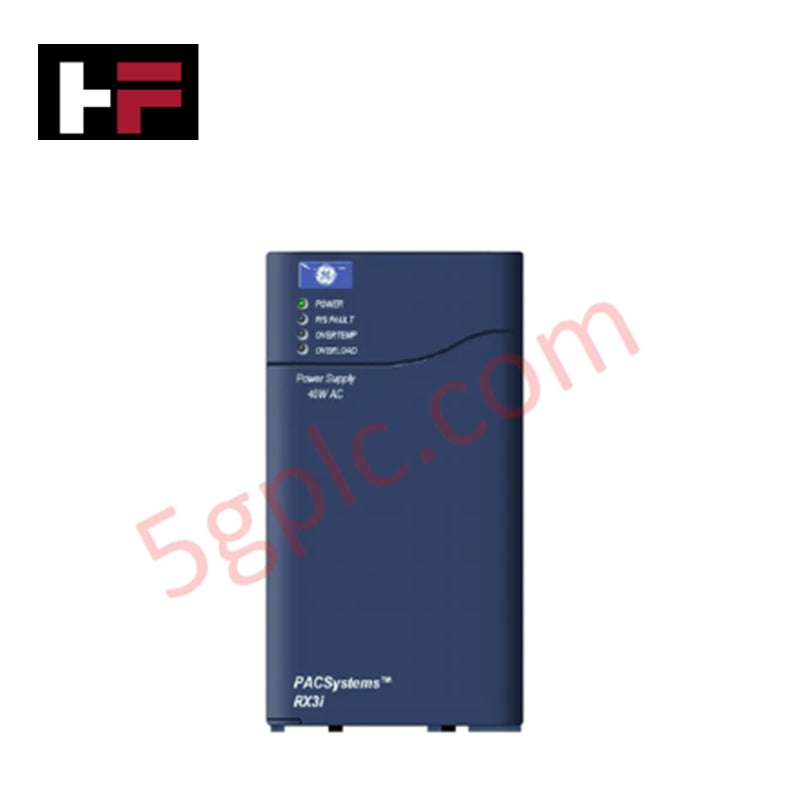

Das IC695PSA040F von GE Fanuc ist ein universelles 40-W-Multifunktionsnetzteil, das für die PACSystems RX3i Steuerungsplattform entwickelt wurde. Es liefert geregelte Gleichstromversorgung für Systemmodule und gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Umgebungen der Industrieautomatisierung. Das Gerät unterstützt sowohl Wechsel- als auch Gleichstromeingänge, verfügt über einen internen Überlastschutz, LED-Anzeigen für den Betriebszustand und eine hohe Isolationsspannung für Systemsicherheit und Zuverlässigkeit.
Technische Daten
-
Modell: IC695PSA040F
-
Hersteller: GE Fanuc Emerson
-
Produkttyp: Multifunktionsnetzteil
-
Serie: PACSystems RX3i
-
Leistungsangabe: 40 Watt Nennausgang
-
Eingangsspannungsbereich:
-
Wechselstrom: 85–264 V AC
-
Gleichstrom: 100–300 V DC
-
Nenn-Eingangsspannung: 120/240 V AC oder 125 V DC
-
Eingangsleistung (Volllast): maximal 70 W
-
Ausgangsspannungen: +5,1 V DC, +3,3 V DC, +24 V DC Relaisausgang
-
Lastkapazität: maximal 40 W Dauerlast
-
Stromstärke pro Anschluss: bis zu 6 A
-
Maximale Anzahl Netzteile pro Schiene: 4 Einheiten
-
Isolierung:
-
250 V AC Dauerbetrieb
-
1500 V AC für 1 Minute
-
LED-Anzeigen: Statusanzeigen an der Vorderseite für Ausgang und Fehlerzustände
-
Rückwandunterstützung: Nur universelle RX3i-Rückwand
-
Modultyp: Universelles Basismodul für Stromversorgung
-
Gewicht: 1,19 lbs (0,54 kg)
-
Betriebstemperaturbereich: 0 °C bis 60 °C
-
Befestigungsart: DIN-Schiene oder RX3i-Schienenmontage
Leistung und Sicherheit
Das IC695PSA040F liefert stabile Gleichstromversorgung für RX3i-Prozessoren, Ein-/Ausgabemodule und Kommunikationsschnittstellen und sorgt für einen gleichmäßigen Betrieb bei wechselnden Eingangsspannungen. Die eingebaute Isolierung verbessert die Störfestigkeit und schützt das System vor kurzzeitigen Spannungsspitzen.
Anwendungsgebiete
-
Stromversorgung für RX3i-Prozessoren, Ein-/Ausgabemodule und Kommunikationsmodule
-
Dauerbetrieb in Umgebungen der Industrieautomatisierung
-
Geeignet für redundante oder lastverteilte Anlagen
Häufig gestellte Fragen
-
F: Welche Art von Eingangsspannung unterstützt das IC695PSA040F ?
A: Es unterstützt sowohl 120/240 V Wechselstrom als auch 125 V Gleichstrom als Eingangsspannung. -
F: Können mehrere Geräte in einem Schienenrahmen verwendet werden?
A: Ja, bis zu vier Netzteile können pro RX3i-Schienenrahmen installiert werden. -
F: Wie lauten die Ausgangsspannungen?
A: +5,1 V DC, +3,3 V DC und +24 V DC Relaisausgang.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
