Produktdetails

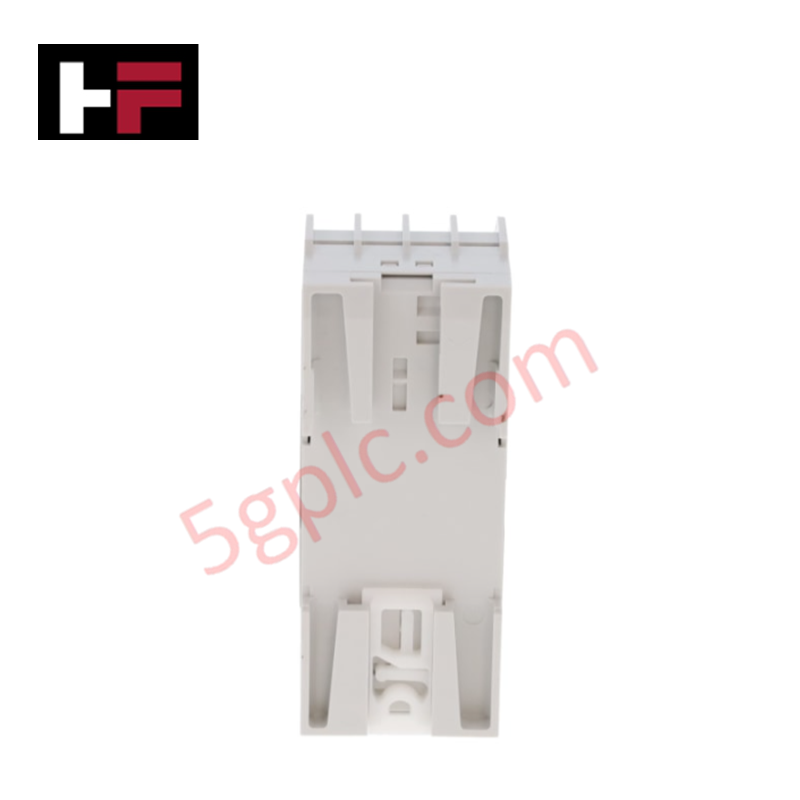

Der Honeywell XSDRIN-03, auch als XSDRIN03 Industrial Device Server katalogisiert, dient als dedizierte Hardwarekomponente zur seriellen Ethernet-Protokollkonvertierung und Netzwerkintegration innerhalb von Honeywell-Steuerungsarchitekturplattformen. Dieses Gerät ist für die direkte Anbindung älterer RS-232-, RS-422- oder RS-485-Feldgeräte an lokale 10Base-T/100Base-TX-Netzwerke ausgelegt und ermöglicht die bidirektionale Paketierung serieller Daten, ohne dass Änderungen an den seriellen Feldgeräten am Netzwerkrand erforderlich sind.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | XSDRIN-03 (XSDRIN03) |
| Marke | Honeywell |
| Herkunft | Vereinigte Staaten |
| Gewicht | 0.22 lbs (0.10 kg) |
| Abmessungen | Industriestandard-Bauform für DIN-Schienenmontage |
| Betriebstemperatur | -40 bis 70 deg C |
| Leistungsaufnahme | 9-30 VDC / 9-24 VAC |
| Netzwerkschnittstelle | 10Base-T / 100Base-TX (Auto-Negotiation über RJ45) |
| Serielle Schnittstellen | RS-232 / RS-422 / RS-485 (Klemmenblock oder RJ45) |
| Montage | Standard-DIN-Schiene, 35 mm |
Isolation der Prozesssteuerungskanäle und serielle Konnektivität
Die für robuste Feldnetzwerk-Bridge-Aufgaben konzipierte Hardware gewährleistet eine Isolation zwischen den Kanälen sowie eine Unterdrückung von Überspannungen an den Grenzen der seriellen Schnittstellen. Der integrierte Transceiver unterstützt konfigurierbare 2- oder 4-Draht-RS-485-Multidrop-Netzwerke sowie Vollduplex-RS-232-Kommunikationsprofile. Die intern ausgeführte Firmware zur Übersetzung industrieller Protokolle eliminiert Schwankungen der Paketlatenz und gewährleistet so eine deterministische Nachrichtenübertragung beim Tunneln von Feldbusrahmen über Ethernet-Backbones.
Häufig gestellte Fragen
F: Welcher Eingangsspannungsbereich wird vom Klemmenblock des XSDRIN-03 unterstützt?
A: Das Modul akzeptiert über seine integrierte Schraubklemmen-Schnittstelle entweder 9-30 VDC oder 9-24 VAC als redundante Eingangsstromversorgung.
F: Welche physischen Schnittstellenmodi können für die serielle Kommunikation ausgewählt werden?
A: Die integrierten Hardware-Transceiver unterstützen per Software/Hardware konfigurierbares RS-232, RS-422 sowie 2- oder 4-Draht-RS-485 über Klemmenblock oder RJ45-Anschlüsse.
Richtlinien für die Installation vor Ort
- Montieren Sie das Gerät vertikal auf einer Standard-DIN-Schiene mit 35 mm in einem Gehäuse, das einen angemessenen Schutz gegen das Eindringen von Umweltschadstoffen bietet.
- Verbinden Sie den Erdungsleiter mit der dafür vorgesehenen Gehäuseklemme, um eine ordnungsgemäße Schirmauflage und die Ableitung elektrostatischer Entladungen sicherzustellen.
- Schließen Sie RS-485-Busleitungen an den beiden physischen Leitungsenden mit einem 120-Ohm-Widerstand ab, um Signalreflexionen bei langen Kabellängen zu verhindern.
- Vergewissern Sie sich vor dem Einschalten des Moduls, dass die Eingangsspannung der Stromversorgung innerhalb des angegebenen Toleranzbereichs von 9-30 VDC oder 9-24 VAC liegt.
