Produktdetails

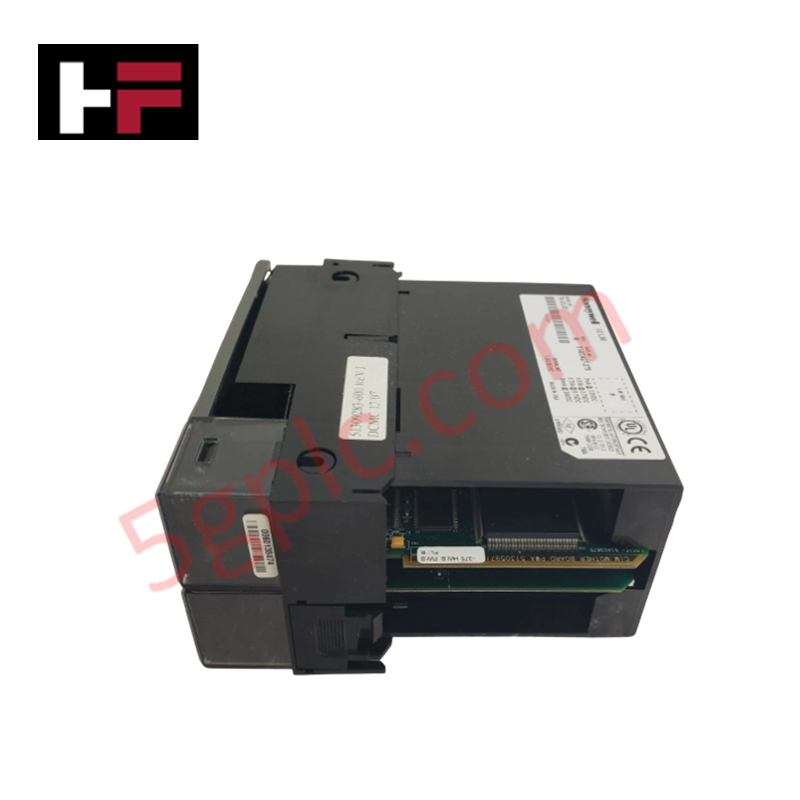

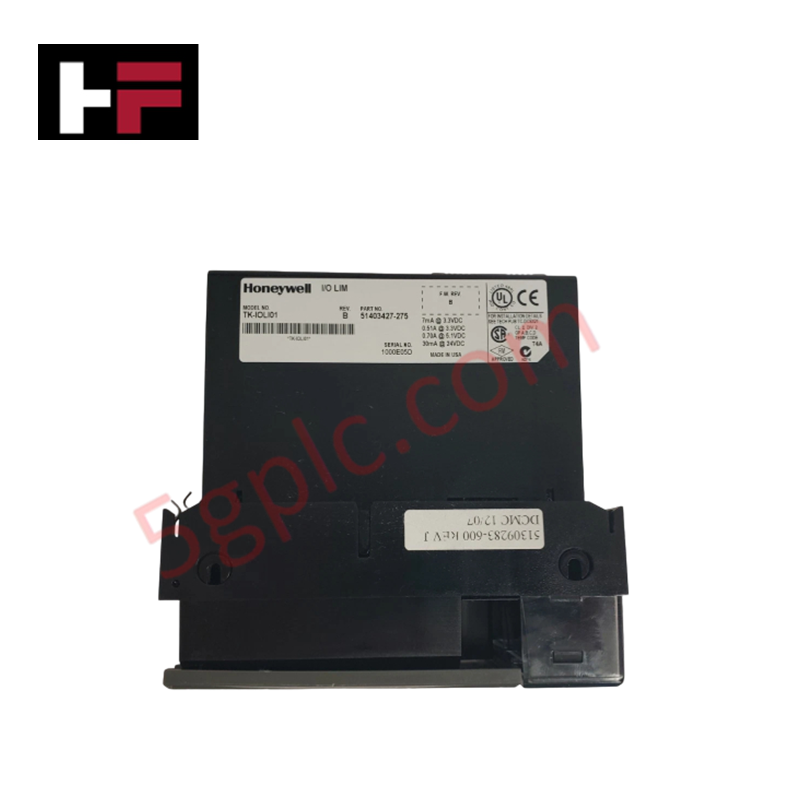

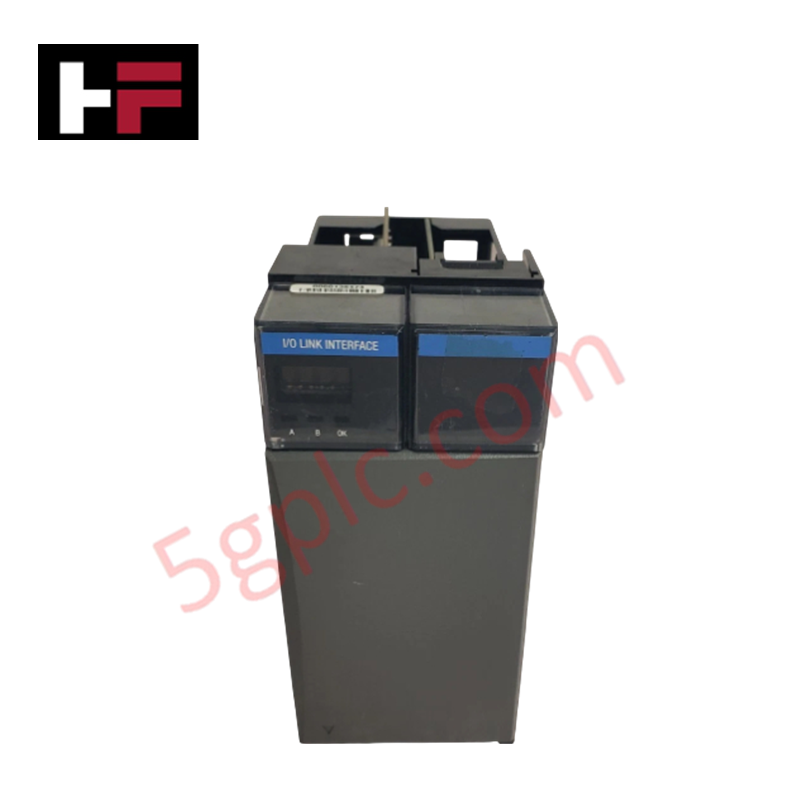

Das Honeywell TK-IOLI01, auch als TK-IOLI01-I/O-Link-Schnittstellenmodul (Teilenummer 51403427-275) katalogisiert, dient als dedizierte Hardwarekomponente zur Überbrückung von Feldsensor- und Aktuatorsignalen innerhalb von Honeywell-Prozesssteuerungsnetzwerken. Das Gerät arbeitet mit einer nominalen Versorgungsspannung von 24 VDC und einer aktiven Leistungsaufnahme von 5 W und ermöglicht eine bidirektionale Datenumwandlung über RS-485-Serienschnittstellen und I/O-Link-Protokolle. Mit der Schutzart IP20 und einem Frequenzgang von 10 kHz bis 50 MHz führt das Modul eine I/O-Signalkonsolidierung mehrerer Geräte über einen Umgebungstemperaturbereich von -20 bis +70 deg C durch.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | TK-IOLI01 (Teilenummer: 51403427-275) |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0.40 kg |
| Abmessungen | 7.0 cm x 14.0 cm x 14.5 cm |
| Betriebstemperatur | -20 bis +70 deg C |
| Leistungsaufnahme | 5 W (ca.) |
| Betriebsspannung | 24 VDC |
| Kommunikationsschnittstelle | RS-485 / I/O-Link-Protokoll |
| Frequenzgang | 10 kHz bis 50 MHz |
| Schutzart | IP20 |
| Montageart | DIN-Schiene oder Schalttafelmontage |
| Systemplattform | Honeywell-Prozessautomatisierungssysteme |
4-20-mA-HART-Loop-Protokoll und Kanal-zu-Kanal-Isolierung
Das TK-IOLI01-Modul verfügt über eine interne Signalfilterung und galvanisch isolierte Bustreiber, um die Signalintegrität über RS-485- und Feldgeräteverbindungen hinweg aufrechtzuerhalten. Beim Einsatz zusammen mit Geräten mit 4-20-mA-HART-Loop-Protokoll und hochdichten Analogschnittstellen gewährleistet das Gerät strenge Parameter für die Kanal-zu-Kanal-Isolierung. Erdungsisolationsnetzwerke innerhalb des Moduls unterdrücken Gleichtaktstörungen und verhindern, dass umlaufende Ausgleichsströme in Erdschleifen die Hochgeschwindigkeits-Digitalkommunikation beeinträchtigen oder die Genauigkeit der analogen Signalabtastung verschlechtern.
Häufig gestellte Fragen
Frage: Welche Montagekonfigurationen unterstützt das TK-IOLI01-Hardwarechassis im Schaltschrank?
Antwort: Das Modul unterstützt die direkte mechanische Schnappmontage über standardmäßige 35-mm-DIN-Schienenprofile oder die direkte Schraubmontage mithilfe der Befestigungsbohrungen für die Schalttafelmontage.
Frage: Wie verarbeitet das Modul eine Signalverschlechterung an der RS-485-Serienschnittstelle über größere Feldentfernungen?
Antwort: Das Gerät verwendet eine differentielle Transceiverschaltung gemäß den RS-485-Übertragungsstandards, um Gleichtaktstörungen zu unterdrücken und die Signalqualität über den Frequenzgangbereich von 10 kHz bis 50 MHz aufrechtzuerhalten.
Richtlinien für die Feldinstallation
- Montieren Sie die TK-IOLI01-Baugruppe vertikal auf einer geerdeten 35-mm-DIN-Schiene oder befestigen Sie sie mit geeigneten Schrauben an der flachen Rückwand des Gehäuses.
- Schließen Sie die 24-VDC-Systemversorgungsleitungen an die vorgesehenen Klemmen an und überprüfen Sie vor dem Einschalten die korrekte Polarität der Gleichstromleitungen.
- Verdrahten Sie die RS-485-Seriensignalleitungen mit abgeschirmten Twisted-Pair-Kabeln und stellen Sie sicher, dass die Signalleitungen von Hochspannungs-Wechselstromleitern getrennt bleiben.
- Verbinden Sie die Kabelschirme an einem einzigen Anschlusspunkt direkt mit der Haupterdungsschiene des Schaltschranks, um eine ordnungsgemäße Abschirmung gegen elektromagnetische Störungen zu gewährleisten.
