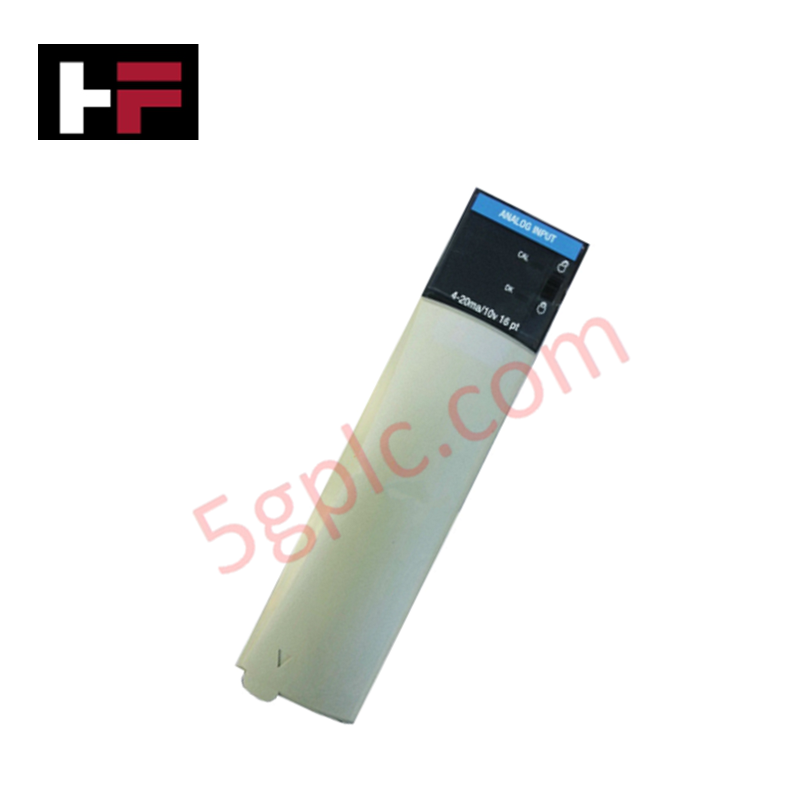

Honeywell TC-IAH161 Analogeingangsmodul für hohe Signalpegel

Ausgelegt für die hochauflösende Erfassung analoger Signale in Honeywell-Experion-PKS-Plattformen ermöglicht das Honeywell TC-IAH161 (TC-IAH161-Analog-Eingangsmodul für hohe Signalpegel) eine direkte physikalische und elektrische Verarbeitung. Es digitalisiert Signale über 16 Kanäle und unterstützt Spannungsbereiche bis zu +/- 10.25 VDC sowie Stromeingänge von 0 bis 20.5 mA mithilfe interner Präzisionswiderstände mit 249 Ohm. Das Modul wandelt die Werte der Feldtransmitter in 16-Bit-Digitalvariablen für die zyklische Übertragung über die Rückwandplatine um.

Hardwarespezifikationen

Prozesssteuerung und Aufbereitung von Feldsignalen

Das TC-IAH161 verfügt über eine Kanal-zu-Kanal-Isolation und Eingang¿sfilter, um hochfrequentes Feldrauschen zu eliminieren. In Verbindung mit Transmittern mit 4-20-mA-HART-Regelkreisprotokoll und hochdichten DCS-Racks wandeln die internen Strommesswiderstände mit 249 Ohm die Feldstromkreise in saubere differentielle Spannungssignale um. Die Eingangsbandbreite von 20 Hz und aktive Filterschaltungen unterdrücken Gleichtaktspannungsspitzen und Übersprechen, schützen die internen ADC-Komponenten und gewährleisten gleichzeitig kontinuierliche Signalaktualisierungen an die Controller-Rückwandplatine alle 250 ms.

Häufig gestellte Fragen

F: Wie werden Stromsignale im TC-IAH161 in Spannungswerte umgewandelt?

A: Die Stromkreiseingänge verwenden interne, nominale Messwiderstände mit 249 Ohm auf dem Modul, um Signale von 0 bis 20.5 mA in proportionale Spannungseingänge für den 16-Bit-Analog-Digital-Wandler umzuwandeln.

F: Wie hoch ist die Isolationsspannung zwischen den Feldklemmen und der Systemlogik-Rückwandplatine?

A: Die elektrische Isolationsbarriere zwischen Benutzer und System wird im Werk zu 100 % mit 2550 VDC über 1 Sekunde geprüft und verhindert, dass Hochspannungstransienten aus dem Feld die Steuerungselektronik der Rückwandplatine beschädigen.

Richtlinien für die Feldinstallation

• Einsetzen in das Chassis: Richten Sie die Kartenkanten des Moduls an den Führungsschienen des vorgesehenen Steckplatzes im Experion-Rack aus und drücken Sie es fest hinein, bis der hintere Stecker vollständig in der Rückwandplatine sitzt.
• Verdrahtung der Klemmen: Befestigen Sie die Feldleiter am TC-TBCH-Klemmenblock mit 36 Positionen. Ziehen Sie die Klemmenschrauben mit dem vorgeschriebenen Standarddrehmoment an, um Anschlüsse mit hohem Widerstand zu vermeiden.
• Schirmerdung: Erden Sie die Schirme der Instrumentenkabel an der zentralen Erdungsschiene im Schaltschrank, um elektromagnetische Störungen und Erdschleifen zu minimieren.
• Signaltrennung: Halten Sie in den Kabelkanälen des Schaltschranks einen ausreichenden räumlichen Abstand zwischen der Verdrahtung für Analogeingänge mit niedrigem Signalpegel und Hochspannungs-Wechselstromleitungen ein, um eine Rauschkopplung zu verhindern.
