Produktdetails

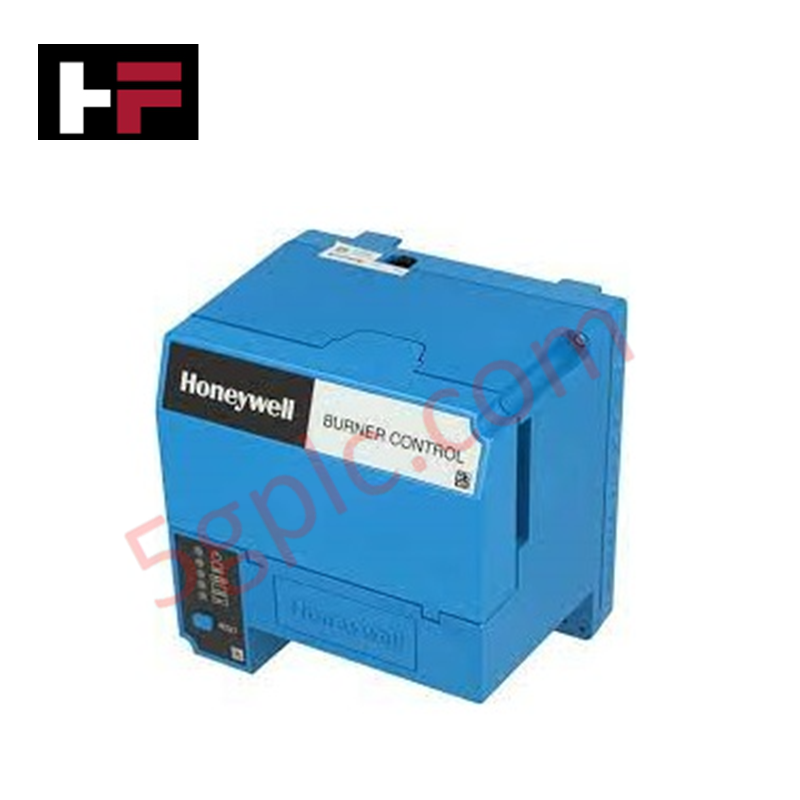

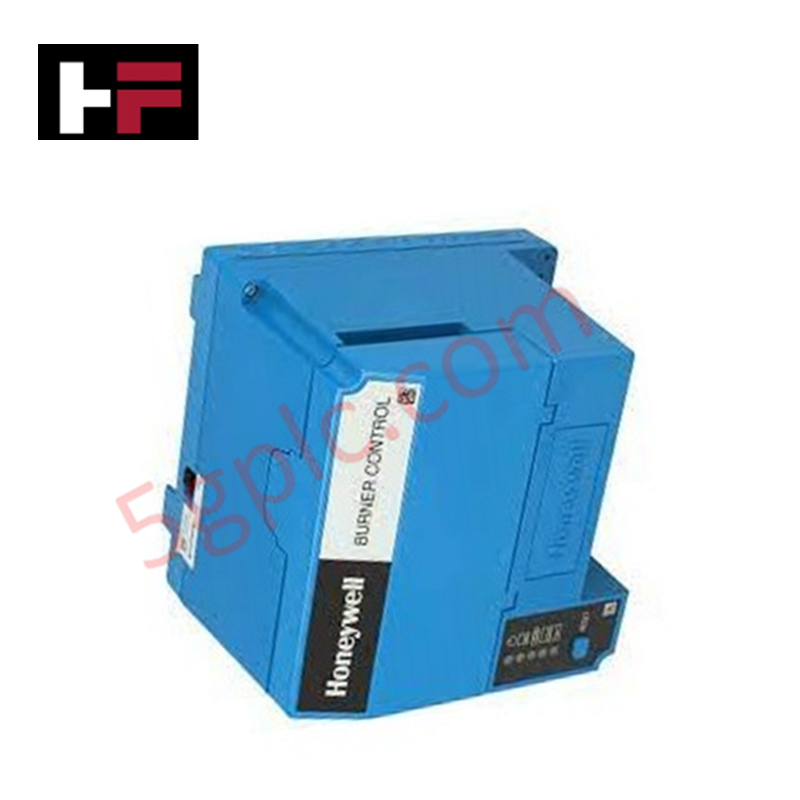

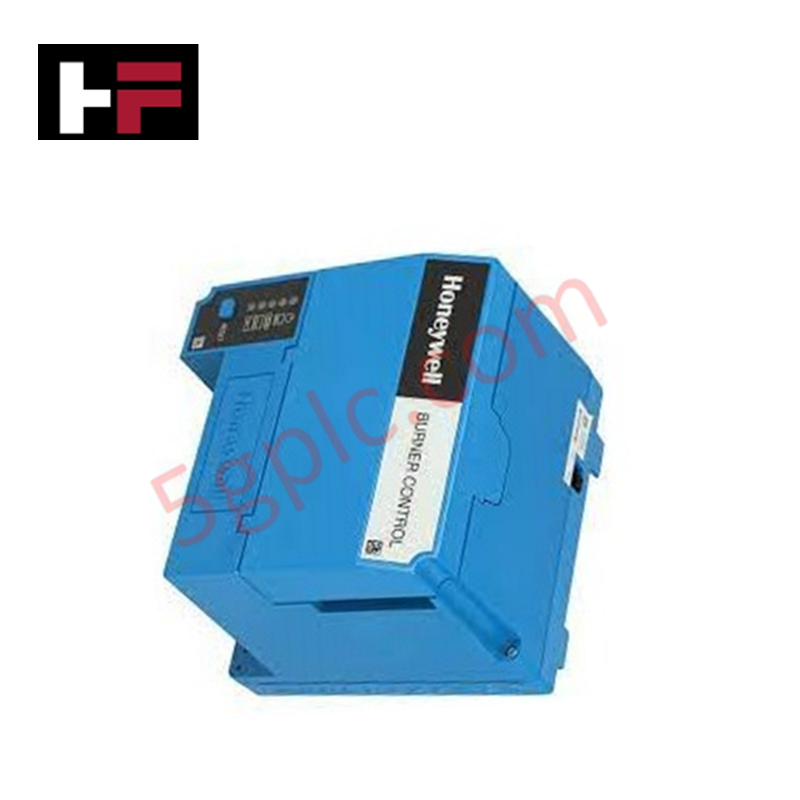

Das Honeywell RM7840L1018, auch als Brennersteuerungsmodul RM7840L 1018 katalogisiert, dient als dedizierte Hardwarekomponente für die mikroprozessorbasierte primäre Brennersicherheitssteuerung und Sequenzausführung innerhalb industrieller Flammenüberwachungssysteme.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | RM7840L1018 / RM7840L 1018 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,7 kg (1 lb 10 oz) Modul |
| Abmessungen | 127 mm x 127 mm x 133 mm (mit Q7800A-Sockel) / 155 mm tief (mit Q7800B-Sockel) |
| Betriebstemperatur | -40 °C bis +60 °C (-40 °F bis +140 °F) |
| Stromversorgung | 120 Vac (+10 %, -15 %), 50/60 Hz (+/-10 %) |
| Anwendung | Mikroprozessorbasierte Brennerprogrammsteuerung |
| Vorbelüftungszeit | Bestimmt durch die ST7800A-Spülzeitgeberkarte |
| Nachbelüftungszeit | Konfigurierbar / modellabhängig |
| Flammenerkennungszeit | Zündflamme: 3 s oder 5 s; Hauptflamme: 3 s, 5 s oder intermittierend |
| Erforderliches Zubehör | Universalsockel Q7800A/B, Zeitgeberkarte ST7800A, Flammensignalverstärker R78xx |
| Zulassungen | UL-gelistet, FM-zugelassen, CSA-zertifiziert |
Erweiterte Signaltrennung und Schutz des Flammenkreises
Das Gerät ist in Konzepte zur Kaltstellenkompensation (CJC) für thermische Stabilität und zur Kanal-zu-Kanal-Trennung integriert und verarbeitet die Rohspannungen des Flammendetektors über austauschbare Steckverstärker (R7847, R7849, R7861 oder R7886). Die interne Steuerlogik führt während der Vorbelüftung, der Zündsequenz und des Hauptflammenbetriebs kontinuierlich Diagnosen des 4-20-mA-HART-Schleifenprotokolls sowie Statusauswertungen durch. Der nichtflüchtige EEPROM-Speicher bewahrt Verlaufsdateien und den Sicherheitsabschaltstatus auch bei vollständigem Stromausfall, ohne dass eine Batterie gewartet werden muss.
Häufig gestellte Fragen
F: Welche modularen Komponenten sind erforderlich, um eine funktionsfähige RM7840L1018-Steuerungseinheit zusammenzustellen?
A: Eine funktionsfähige Einheit erfordert das RM7840L1018-Modul, einen universellen Q7800A- oder Q7800B-Verdrahtungssockel, eine einsteckbare ST7800A-Spülzeitgeberkarte zur Einstellung der Vorbelüftungszeit sowie ein Flammensignalverstärkermodul der Serie R78xx.
F: Wie wird die Vorbelüftungszeit am RM7840L1018-Modul festgelegt?
A: Die Dauer der Vorbelüftung wird vollständig durch die Hardwareeinstellung der eingesteckten ST7800A-Spülzeitgeberkarte bestimmt; zur Änderung der Spülzeit muss die physische Zeitgeberkarte an der Schnittstelle des Hauptgeräts ausgetauscht werden.
F: Was geschieht bei einem vollständigen Ausfall der Wechselstromversorgung mit Sequenzaufzeichnungen und Fehlerdiagnosen?
A: Das Gerät verwendet einen internen nichtflüchtigen EEPROM-Speicher, um sämtliche Fehlerhistorien, Statuscodes der Sicherheitsabschaltung und Protokolle der Betriebssequenzen während Stromunterbrechungen dauerhaft und ohne Datenverlust zu speichern.
Richtlinien für die Installation vor Ort
- Montieren Sie das Modul mit den mitgelieferten Befestigungsschrauben auf einem standardmäßigen universellen Q7800A- oder Q7800B-Sockel und stellen Sie vor dem Anziehen sicher, dass die Schrauben über 5 Gewindegänge mechanisch greifen.
- Führen Sie Hochspannungs-Zündleitungen in einem eigenen metallischen Kabelkanal, getrennt von Niederspannungs-Signalleitungen und Leitungen der Flammendetektorsensoren, um elektromagnetische Störungen zu unterdrücken.
- Stellen Sie sicher, dass die Erdungsanschlüsse der Klemmen gemäß den industriellen Verdrahtungsnormen eine niederohmige direkte Verbindung zum Rahmen des Brennergehäuses herstellen.
- Stellen Sie sicher, dass externe Messpunkte zur Spannungsprüfung zugänglich bleiben, bevor die 120-Vac-Einspeisung unter Spannung gesetzt wird.
