Produktdetails

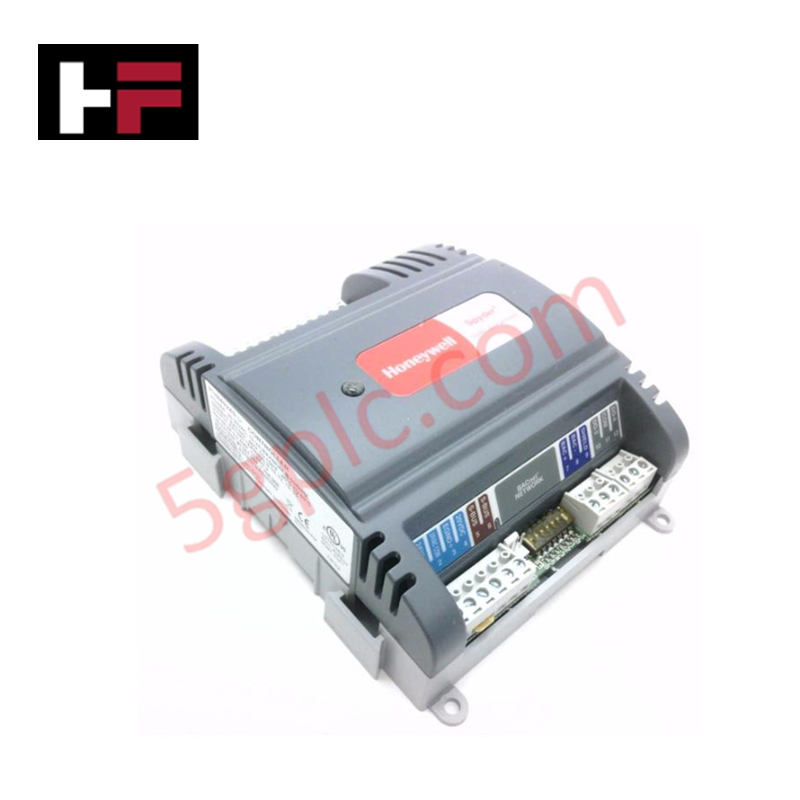

Der Honeywell PUB4024S, auch katalogisiert als PUB4024S Programmierbarer Unitary-Regler, fungiert als dedizierte Hardwarekomponente für die HVAC-Sequenzsteuerung und Feldtelemetrie-Verarbeitung innerhalb der Spyder Serie 3 BACnet-Netzwerke.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PUB4024S |
| Marke | Honeywell |
| Herkunft | USA / Wie auf dem Hardware-Etikett angegeben |
| Gewicht | 0,60 lbs (0,27 kg) |
| Abmessungen | Standardgehäuse der Spyder-Regler-Serie |
| Betriebstemperatur | -40 bis 65 °C |
| Stromverbrauch | 24 VAC Nennspannung (50/60 Hz) |
| Regler-Serie | Spyder Serie 3 |
| Kommunikationsprotokoll | BACnet MS/TP |
| Universelle Eingänge (UI) | 4 Kanäle |
| Digitale Eingänge (DI) | 0 Kanäle |
| Analoge Ausgänge (AO) | 2 Kanäle |
| Digitale Ausgänge (DO) | 4 Kanäle |
4-20 mA HART-Schleifenprotokoll und Kanal-zu-Kanal-Isolation
Der PUB4024S führt Echtzeit-Steuerlogik und Variablendigitalisierung über 4 universelle Eingänge, 2 analoge Ausgänge und 4 digitale Ausgänge aus. Interne Signalverarbeitungsschaltungen gewährleisten eine Kanal-zu-Kanal-Isolation über einzelne Klemmenblöcke, um Gleichtakt-Erdströme daran zu hindern, die Genauigkeit der analogen Messung zu beeinträchtigen. Dieses Isolationskonzept schützt angeschlossene 4-20 mA HART-Schleifenprotokoll-Sender, Thermistoren und modulierende Aktuator-Rückmeldungen vor elektrischen Störungen, die sich über das lokale Steuerfeld ausbreiten könnten.
Häufig gestellte Fragen
F: Welche Anforderungen an die Stromversorgung sind für den Betrieb des PUB4024S-Reglers erforderlich?
A: Der PUB4024S benötigt eine externe Wechselstromversorgung mit 24 VAC bei einer Frequenz von 50/60 Hz.
F: Wie ist die Hardware-E/A-Konfiguration an den PUB4024S-Klemmenblöcken?
A: Das Modul verfügt über 4 universelle Eingänge (UI), 0 digitale Eingänge (DI), 2 analoge Ausgänge (AO) und 4 digitale Ausgänge (DO).
Richtlinien für die Feldinstallation
- Befestigen Sie den PUB4024S auf einer standardmäßigen 35 mm DIN-Schiene oder einer Montagefläche innerhalb eines IP-geschützten Gehäuses.
- Führen Sie die eingehende 24 VAC-Versorgungsspannung über die vorgesehenen Stromanschlüsse und sorgen Sie für eine physikalische Trennung von Niederspannungs-E/A-Leitungen.
- Schließen Sie BACnet MS/TP-Netzwerkkabel mit verdrilltem, geschirmtem Adernpaar an und erden Sie den Schirmableiter an einem Punkt am Erdungsklemmenanschluss des Gehäuses.
- Stellen Sie sicher, dass die Signalkabel für Feldsensoren und Aktuatoren ordnungsgemäß an den Schraubklemmen angeschlossen sind, um einen niederohmigen Kontakt zu gewährleisten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
