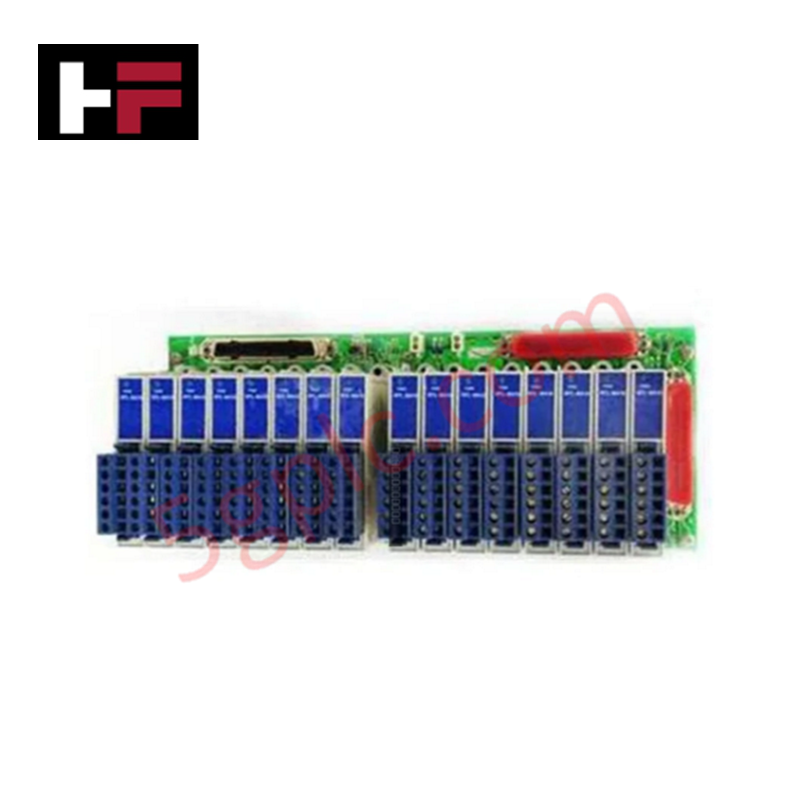

Honeywell MU-GAIH14 Analog-Eingangs-FTA

Das Honeywell MU-GAIH14, auch als analoges Eingangs-FTA MU-GAIH14 katalogisiert, ist eine dedizierte Hardwarekomponente zur Aufbereitung und galvanischen Trennung von 4–20-mA-Stromsignalen innerhalb von Honeywell-DCS-Rackplattformen. Es empfängt analoge Eingangssignale über 16 Kanäle von im Feld installierten 2- und 3-Leiter-Transmittern, bietet galvanische Trennung und eine potentialfreie Gleichstromversorgung und wandelt die Stromschleifen anschließend in 1–5-VDC-Spannungsausgänge für die Host-Steuerungs-I/O-Module um.

Hardwarespezifikationen

Prozesssteuerung und galvanische Trennung von Feldsignalen

Das MU-GAIH14 verfügt über eine galvanische Trennung auf Kanalan­ebene, um Störungen durch Masseschleifen zu verringern und die Elektronik der Controller-Backplane vor elektrischen Überspannungen aus dem Feld zu schützen. Die für die Verarbeitung von 4–20-mA-HART-Schleifenprotokollsignalen ausgelegte Baugruppe bewahrt die Signaltransparenz, sodass überlagerte digitale HART-Daten ungehindert an angeschlossene Diagnoseinstrumente weitergeleitet werden können. Die Hardware bereitet die Stromeingänge zu kalibrierten 1- bis 5-VDC-Ausgängen auf und versorgt die Feldgeräte mit potentialfreier Gleichstromversorgung.

Häufig gestellte Fragen

F: Wie verarbeitet das MU-GAIH14 digitale HART-Signale zusammen mit der Primärgröße?

A: Die Baugruppe leitet hochfrequente digitale HART-Kommunikationssignale, die der analogen 4–20-mA-Stromschleife überlagert sind, direkt an die Karten des Hostsystems weiter, ohne die digitalen Prozessdaten herauszufiltern.

F: Welche Stromquelle versorgt die angeschlossenen 2- und 3-Leiter-Feldtransmitter?

A: Das FTA stellt über seinen internen 24-VDC-Versorgungsbus eine potentialfreie Gleichstromversorgung bereit, die über C-Schraubklemmen direkt den Feldtransmitterschleifen zugeführt wird.

Richtlinien für die Feldinstallation

• Elektrische Sicherheit: Trennen Sie vor dem Einsetzen oder Entfernen der Baugruppe die Hauptstromversorgung des Systemschranks.
• Rackmontage: Setzen Sie das Modul fest in den vorgesehenen Rack-Steckplatz im B-Format ein, um einen vollständigen Kontakt der Backplane-Steckverbinder sicherzustellen.
• Feldverkabelung: Verdrahten Sie die Feldtransmitter mit geschirmten verdrillten Adernpaaren, um elektromagnetische und hochfrequente Störungen zu vermeiden.
• Erdung: Verbinden Sie das FTA-Gehäuse mit dem zentralen gemeinsamen Erdungspunkt des Systems, um die Leistung der galvanischen Trennung zu gewährleisten.
• ESD-Normen: Beachten Sie beim Umgang mit freiliegenden Modulstiften oder Klemmen die üblichen Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD), einschließlich der Verwendung geerdeter Handgelenkbänder.
