Produktdetails

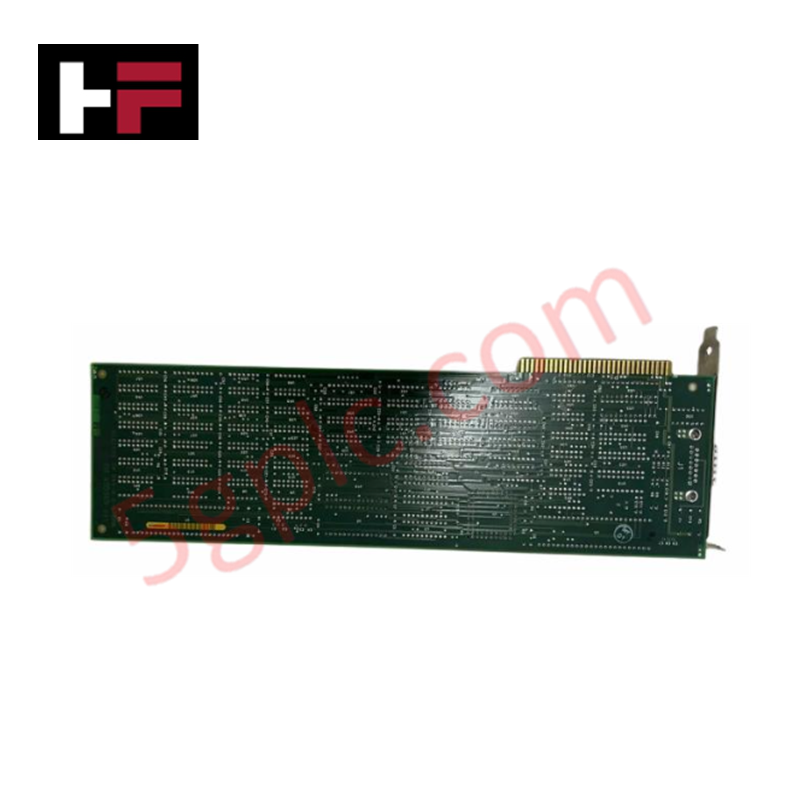

Der Honeywell PBA455971-003, auch als LAN-Controller PBA455971 katalogisiert, fungiert als dedizierte Hardwarekomponente für die industrielle Ethernet-Netzwerkkommunikation innerhalb von Plattformen mit Intel-Multibus-Architektur.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PBA455971-003 (PBA455971) |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,30 kg (0,67 lbs) |
| Abmessungen | Standardplatine im Multibus-I-Format |
| Betriebstemperatur | -25 Grad C bis +60 Grad C |
| Leistungsaufnahme | 5-VDC-Versorgung über den Backplane-Bus |
| Bus-Schnittstelle | Intel Multibus (IEEE-796) |
| Netzwerkstandard | Ethernet 10Base-T / 10Base-2 |
| Steckertyp | RJ45- und BNC-Koaxial-Schnittstellen |
FOUNDATION Fieldbus / Profibus-PA-Konnektivität und Kommunikation
Die Schnittstellenkarte PBA455971-003 verbindet ältere Multibus-Rack-Baugruppen mit übergeordneten industriellen Ethernet-Backbones und leitet Systemtelemetrie- sowie Prozesssteuerungsdaten zwischen lokalen CPU-Karten und externen Gateway-Geräten weiter. Die Schnittstellenschaltung des Backplane-Busses wandelt parallele Multibus-Lese-/Schreibzyklen in deterministische Netzwerkpakete um und ermöglicht so die Integration in Prozesssteuerungsnetzwerke einschließlich FOUNDATION Fieldbus und Profibus-PA-Linkkopplern. Die galvanische Trennung am Netzwerkanschluss verhindert Potenzialdifferenzen durch Erdschleifen zwischen Knoten des verteilten Steuerungssystems.
Häufig gestellte Fragen
F: Kann die LAN-Controllerkarte PBA455971-003 im laufenden Betrieb in eine aktive Multibus-Backplane eingesetzt werden?
A: Nein. Die Multibus-Architektur (IEEE-796) unterstützt kein Einsetzen im laufenden Betrieb. Die Stromversorgung des Rack-Gehäuses muss vor dem Einsetzen oder Entfernen der Karte abgeschaltet werden, um Schäden an der Backplane zu verhindern.
F: Wie wird der physische Netzwerkmedientyp auf der Platine PBA455971-003 ausgewählt?
A: Hardware-Jumperleisten in der Nähe der Platinenkante wählen die Signalführung zwischen der RJ45-Schnittstelle für verdrillte Leiterpaare und dem BNC-Koaxialanschluss aus.
Richtlinien für die Installation vor Ort
- Einsetzen der Karte: Richten Sie die Platinenkanten an den Kartenführungen der Backplane aus und drücken Sie die Karte fest hinein, bis die IEEE-796-Kantenstecker vollständig in der Buchse des Chassis sitzen.
- Medienauswahl: Vergewissern Sie sich vor dem Einschalten des Racks, dass die Einstellungen der Onboard-Jumper mit dem vorgesehenen physischen Medium (RJ45 10Base-T oder BNC-10Base-2-Koaxialkabel) übereinstimmen.
- Kabelabschirmung: Stellen Sie sicher, dass für Koaxialkabelstrecken 50-Ohm-RG-58-Kabel mit ordnungsgemäß geerdeten BNC-Abschlusssteckern verwendet werden, um hochfrequente EMV zu reduzieren.
- Thermischer Abstand: Lassen Sie neben der Controllerkarte mindestens einen freien Kartensteckplatz oder einen Luftstrompfad eines Chassis-Lüfters frei, damit die Umgebungstemperatur im Betrieb unter +60 Grad C bleibt.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
