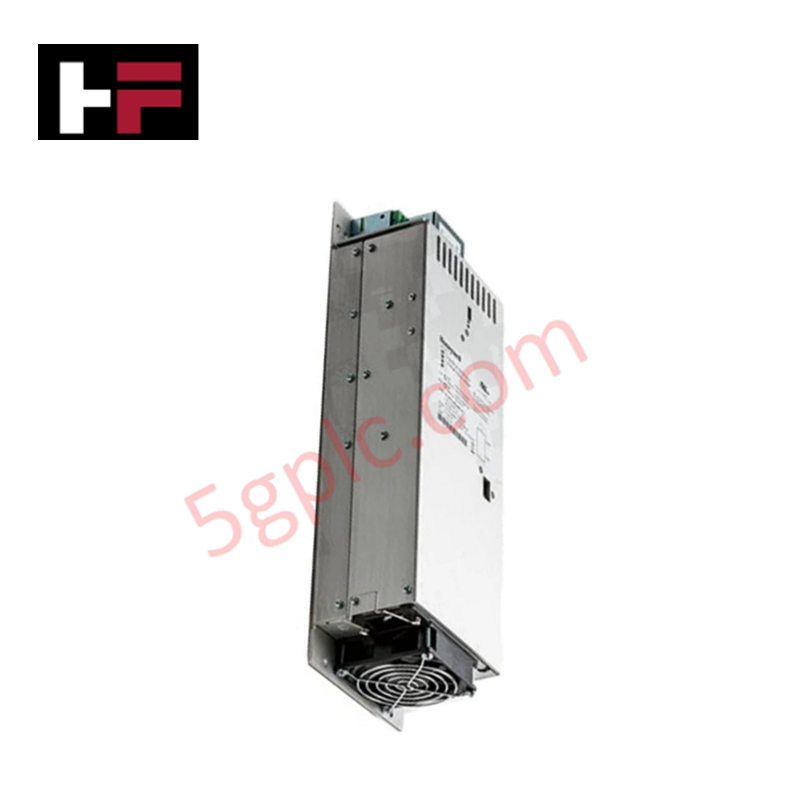

Honeywell FS-PSU-UNI2450U Netzteil
Honeywell FS-PSU-UNI2450U Netzteil
Honeywell FS-PSU-UNI2450U Netzteil

Honeywell FS-PSU-UNI2450U Netzteil


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : FS-PSU-UNI2450U

PRODUKTTYP : Netzteile

PRODUKTHERSTELLER : Honeywell


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Das Honeywell FS-PSU-UNI2450U, auch als Netzteil FS-PSU-UNI2450U katalogisiert, dient als spezielle Hardwarekomponente zur Umwandlung und Verteilung der geregelten Systemspannung innerhalb von Safety-Manager- und FSC-System-Racks.

Hardwarespezifikationen

Parameter Spezifikation
Modell FS-PSU-UNI2450U
Marke Honeywell
Herkunft Niederlande
Gewicht 4 kg (Versandgewicht)
Betriebstemperatur -0 bis 60 °C
Leistungsaufnahme Von der Last abhängiger interner Umwandlungsverlust
Produkttyp Universelles Netzteil
Eingangsspannungsbereich Universeller Eingangsspannungsbereich von 110–240 V AC/DC
Ausgangsspannung Nennversorgung der 24-V-DC-Busleitung
Nenn-Ausgangsstrom Maximale Belastbarkeit 50 A
Galvanische Trennung Galvanische Trennung zwischen Primär- und Sekundärseite

Kanal-zu-Kanal-Isolation und Integrität der Leistungsverteilung

Das FS-PSU-UNI2450U bietet eine galvanische Trennung zwischen Primär- und Sekundärseite, um zu verhindern, dass externe Netzspannungsüberspannungen nachgeschaltete Logikkarten und Signalaufbereitungsmodule beschädigen. Der interne Regelkreis ist darauf ausgelegt, die Ausgangsspannung auch bei schwankenden Netzbedingungen konstant zu halten, und unterdrückt Schaltgeräusche sowie Gleichtakttransienten. Bei Verwendung in redundanten Systembussen stellt das Modul isolierte Einspeisepfade bereit, die eine parallele Lastaufteilung über die Backplane-Struktur ermöglichen und gleichzeitig interne Fehlerzustände von der zentralen 24-V-DC-Verteilung fernhalten.

Häufig gestellte Fragen

F: Erfordert der Austausch des FS-PSU-UNI2450U eine vollständige Abschaltung des Systems?

A: In konfigurierten Stromversorgungs-Racks mit dualer Redundanz kann ein fehlerhaftes Netzteilmodul abgeschraubt und ausgetauscht werden, während die parallele Einheit die Spannung der Backplane-Versorgungsschiene aufrechterhält, sofern die Sicherheitsvorschriften für den Schaltschrank eingehalten werden.

F: Wie verarbeitet das Netzteil transiente Eingangsspannungen am primären AC-Eingang?

A: Interne galvanische Sperren und passive Filterstufen begrenzen Netzüberspannungen und verhindern, dass Spannungsspitzen empfindliche Logikkomponenten der Backplane oder Feldausgangsschaltungen erreichen.

F: Welche Kühlmaßnahmen sind während des kontinuierlichen Betriebs bei Volllast erforderlich?

A: Das Modul nutzt Konvektion und die interne Luftzirkulation des Schaltschranks. Um bei erhöhten Umgebungstemperaturen eine thermische Abschaltung zu verhindern, muss ausreichend Freiraum um die Lüftungsgitter des Schaltschranks gewährleistet sein.

Richtlinien für die Installation vor Ort

  1. Montieren Sie das Netzteil an der vorgesehenen Position im Rack-Chassis und ziehen Sie alle Befestigungsschrauben fest, um eine ordnungsgemäße elektrische Erdung über die Mechanik herzustellen.
  2. Vergewissern Sie sich vor dem Anschließen der AC/DC-Netzleiter an die Eingangsklemmenleiste, dass die primären Versorgungsleitungen vollständig spannungsfrei sind.
  3. Verbinden Sie die Schutzerdungsleiter (PE) des Schaltschranks vor dem Einschalten über eine niederimpedante Verbindung mit dem Erdungspunkt des Geräts.
  4. Trennen Sie die Hochspannungsleitungen des Primäreingangs von den Niederspannungsleitungen der 24-V-DC-Ausgangsverteilung, um eine Einkopplung elektromagnetischer Störungen zu verhindern.
  5. Stellen Sie sicher, dass die Umgebungstemperatur am Rack-Chassis während der kontinuierlichen Spitzenbelastung mit maximalem Ausgangsstrom 60 °C nicht überschreitet.

Zusätzliche Informationen

  • 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
  • 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
  • 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
  • Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
  • Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
  • Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
