Produktdetails

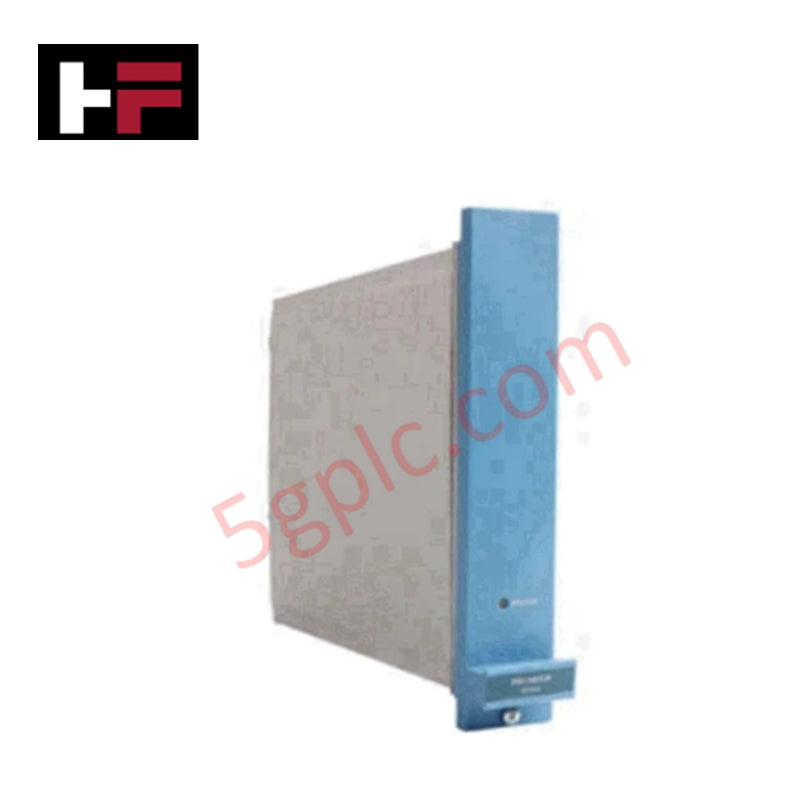

Das Honeywell FS-PSU-240516 CC V1.1, ebenfalls als FS-PSU-240516 katalogisiert, ist das Netzteil 24/5 VDC, 16 A, und dient als dedizierte Hardwarekomponente zur geregelten Gleichspannungswandlung und Rückwandbus-Stromverteilung innerhalb der Honeywell-Safety-Manager-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FS-PSU-240516 CC V1.1 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | Netto: 0,85 kg / Versand: 3,0 kg |
| Abmessungen | 21,2 cm x 3,52 cm x 17,6 cm |
| Betriebstemperatur | -5 bis +70 °C |
| Leistungsaufnahme | 24 VDC Eingang (-15 % bis +30 %) |
| Ausgangsspannung und -strom | 5 VDC, 16 A |
| Einschaltstrom | < 5 A bei 24-VDC-Eingang |
| Überbrückungszeit | < 1 ms |
| Relative Luftfeuchtigkeit | 10 % bis 95 % (nicht kondensierend) |
| Lagertemperatur | -40 bis +85 °C |
Kanal-zu-Kanal-Isolierung und Stromaufbereitung
Das FS-PSU-240516 CC V1.1 nutzt eine hochdichte Schaltkreistechnik, um eine nominale primäre 24-VDC-Busversorgung (Toleranz von -15 % bis +30 %) auf eine geregelte interne 5-VDC-Schiene mit 16 A herunterzuwandeln. Das Modul ist mit einer integrierten Kanal-zu-Kanal-Isolierung und einer Eingangsschutzschaltung gegen Überspannungsimpulse ausgestattet und schützt dadurch nachgeschaltete analoge Aufbereitungslogik sowie 4-20-mA-HART-Schnittstellen vor Gleichtaktstörungen auf der Leitung. Die Einschaltstrombegrenzung reduziert Einschaltspitzen auf unter 5 A und gewährleistet eine stabile Rückwandbusspannung bei redundanten Stromversorgungskonfigurationen.
Häufig gestellte Fragen
F: Welche Eingangsspannungsgrenzen sind für den Dauerbetrieb des FS-PSU-240516 CC V1.1 zulässig?
A: Das Gerät akzeptiert einen nominalen primären Eingang von 24 VDC mit einem zulässigen Betriebsspannungsbereich von 20,4 VDC bis 31,2 VDC (24 VDC -15 % bis +30 %).
F: Wie hoch ist der maximale Ausgangsstrom der geregelten 5-VDC-Schiene?
A: Das Netzteil liefert einen kontinuierlichen Ausgangsstrom von bis zu 16 A bei 5 VDC zur Versorgung der Elektronik im System-Rack.
Richtlinien für die Installation vor Ort
- Trennen Sie die primären 24-VDC-Zuleitungen, bevor Sie das Netzteilmodul in das System-Rack-Chassis einsetzen oder daraus entfernen.
- Stellen Sie vor dem Einsetzen des Moduls sicher, dass die Führungen der Rückwandplatine und die Kantenstecker frei von Staub und metallischen Verunreinigungen sind.
- Ziehen Sie alle Befestigungsschrauben des Chassis sicher fest, um einen Erdungspfad mit niedrigem Widerstand über den Rack-Rahmen zu gewährleisten.
- Halten Sie um die Kühlkörper des Moduls ausreichenden vertikalen Abstand ein, damit die Betriebstemperaturen innerhalb des spezifizierten Bereichs von -5 bis +70 °C bleiben.
