Produktdetails

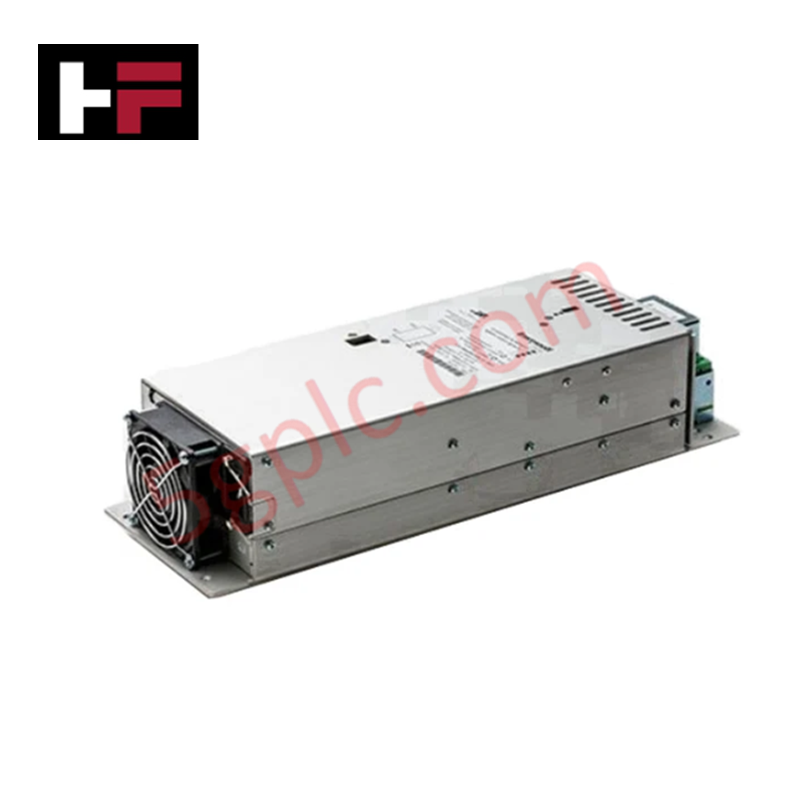

Das Honeywell FC-PSU-UNI2450, ebenfalls als Netzteil FC-PSU-UNI2450 katalogisiert, dient als dedizierte Hardwarekomponente zur AC-zu-DC-Stromumwandlung und Spannungsstabilisierung innerhalb von Honeywell-Safety-Manager- und Fail-Safe-Control-(FSC)-Architekturen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FC-PSU-UNI2450 |
| Marke | Honeywell |
| Herkunft | USA |
| Betriebstemperatur | -40 bis +70 °C |
| Leistungsaufnahme | 13 W ohne Last |
| Eingangsspannung | 100-240 VAC |
| Eingangsfrequenzbereich | 47-63 Hz |
| Ausgangsspannung | 24 VDC |
| Ausgangsstrom | 2,5 A |
| Wirkungsgrad | >= 88 % |
Kanal-zu-Kanal-Isolierung und Schleifenintegrität
Der FC-PSU-UNI2450 liefert einen geregelten 24-VDC-Ausgang zur Versorgung kritischer Backplanes von DCS-Systemen und Feldgeräteschleifen. Dank der hohen Kanal-zu-Kanal-Isolierung und der galvanischen Trennung zwischen den primären AC-Eingangsstufen und den internen DC-Schienen verhindert das Gerät, dass Erdschleifen und Leitungs transiente empfindliche 4-20-mA-HART-Schleifenprotokollsignale beeinträchtigen. Die interne Spannungsregelung hält die stabile Ausführung der 24-VDC-Schiene auch bei dynamischen Lastsprüngen über die angeschlossenen I/O-Kanäle aufrecht.
Häufig gestellte Fragen
F: Welcher maximale Laststrom wird von der Ausgangsschiene des FC-PSU-UNI2450 unterstützt?
A: Das Gerät liefert über seinen Betriebstemperaturbereich von -40 bis +70 °C einen Dauerstrom von bis zu 2,5 A bei 24 VDC.
F: Wie verhält sich das Gerät bei Nulllast hinsichtlich der Verlustleistung?
A: Bei Nulllast ist die interne Leistungsaufnahme auf maximal 13 W begrenzt, während die geregelte Ausgangsspannung betriebsbereit bleibt.
Richtlinien für die Installation vor Ort
- Schalten Sie den vorgeschalteten AC-Hauptstromkreis spannungsfrei, bevor Sie Klemmenanschlüsse verdrahten oder das Modul in das Systemrack einsetzen.
- Prüfen Sie vor dem Einschalten, dass die Eingangsleiter zur angegebenen Versorgungsspannung von 100-240 VAC und zum Frequenzbereich von 47-63 Hz passen.
- Schließen Sie Signal- und Stromversorgungsleitungen ordnungsgemäß an die Funktionserde vor Ort an, um die Isolationsintegrität und die Wirksamkeit der Überspannungsunterdrückung zu gewährleisten.
- Sorgen Sie für ausreichend Abstand um die Kühlrippen des Modul-Kühlkörpers, um eine thermische Beeinträchtigung im Gehäuse zu verhindern.
