Produktdetails

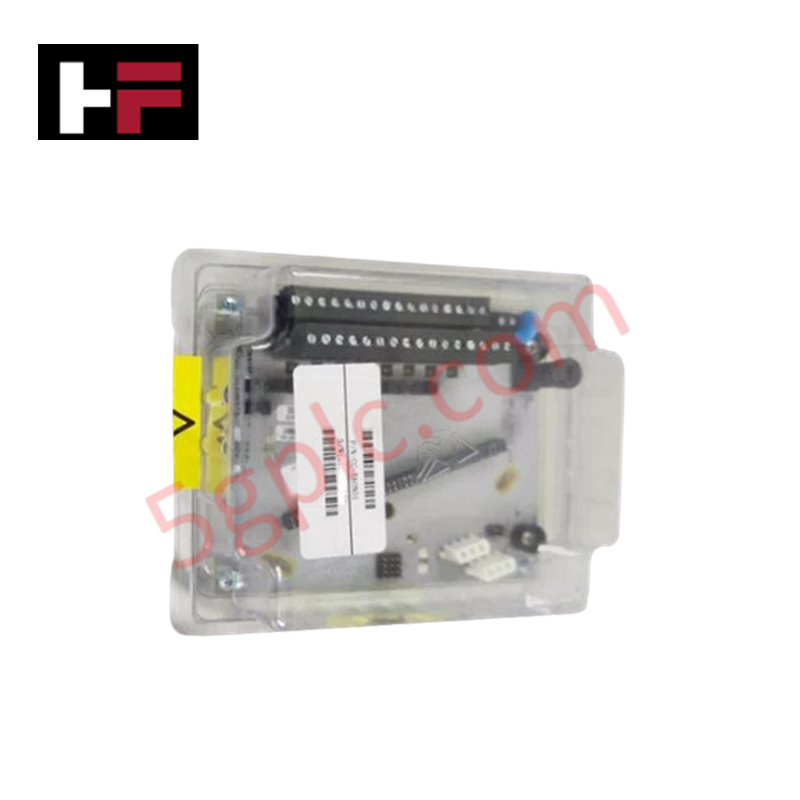

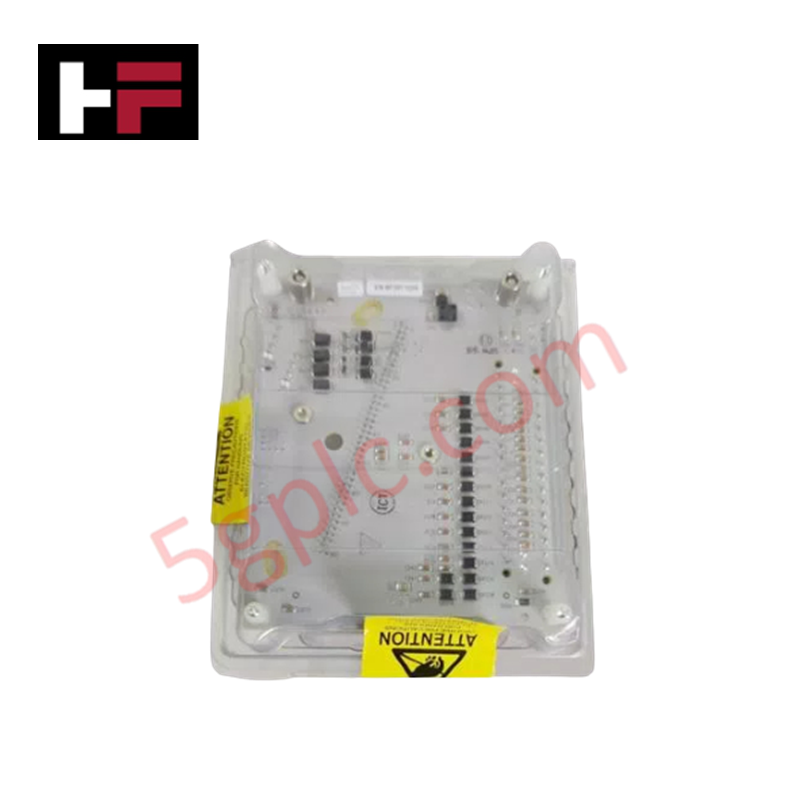

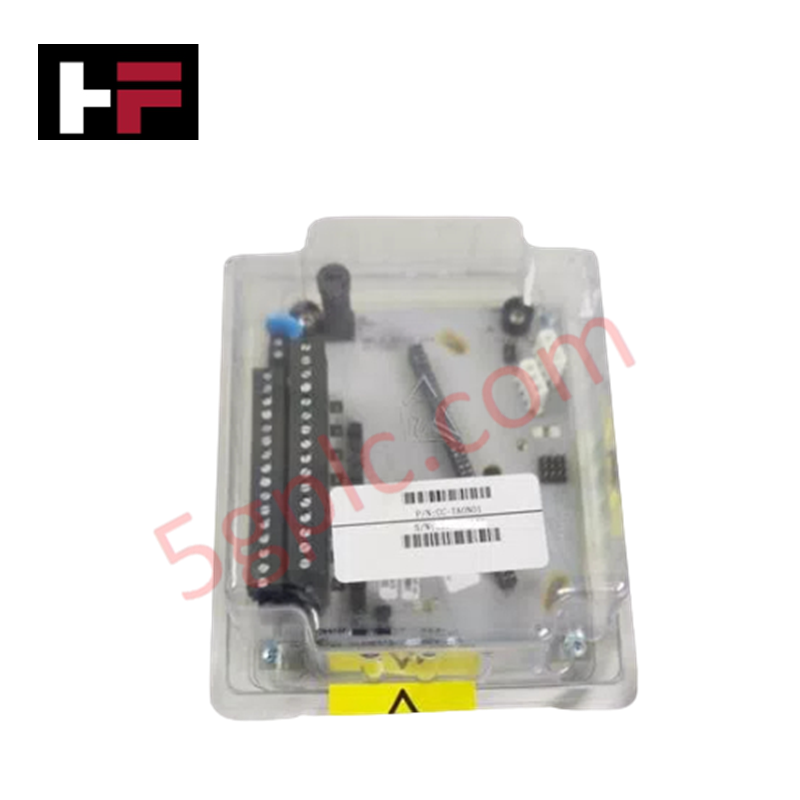

Das Honeywell DC-TAOX51, auch als Analogausgangsmodul DC-TAOX51 katalogisiert, dient als dedizierte Hardwarekomponente zur Erzeugung analoger Signale und zur Ausführung der Regelkreissteuerung innerhalb von Honeywell-Experion-PKS-DCS-Backplane-Architekturen. Die Karte ist direkt mit den internen Chassis-Steckverbindern verbunden und wandelt digitale Steuerbefehle des Hauptprozessors in kontinuierliche analoge Strom-/Spannungsausgänge um, um Feldantriebe, Stellungsregler und Regelventile anzusteuern. Das Modul gewährleistet eine galvanische Trennung entlang der Backplane-Buspfade, um die Signalgenauigkeit zu erhalten und Störungen durch Erdschleifen zu vermeiden.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DC-TAOX51 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0.10 kg (0.22 lbs) |
| Abmessungen | 2.2 cm x 12.4 cm x 12.6 cm |
| Betriebstemperatur | 0 bis 60 Grad C |
| Leistungsaufnahme | Passive Logik / Versorgung über die System-Backplane |
| Produkttyp | Analogausgangsmodul |
| Modulbauform | Chassis-Backplane-Kartenbaugruppe |
| Systemkompatibilität | Honeywell-Experion-PKS-Chassis |
Kanal-zu-Kanal-Isolierung
Das DC-TAOX51 umfasst Netzwerke zur Kanal-zu-Kanal-Isolierung sowie dedizierte galvanische Trennbarrieren, um zu verhindern, dass hohe Gleichtaktspannungen zwischen den Ausgangskanälen übertragen werden. Durch die Entkopplung der einzelnen Regelkreismassen vom internen Backplane-Bus gewährleistet das Modul auch bei elektrischen Fehlerzuständen im Feld eine kontinuierliche 4-20-mA-Stromregelung und unterdrückt potenzielle Erdschleifen sowie Übersprechen zwischen Kanälen in dicht bestückten Steuerungsschrankkonfigurationen.
Häufig gestellte Fragen
F: Unterstützt das DC-TAOX51-Modul den Austausch im laufenden Betrieb?
A: Zum Entfernen oder Einsetzen des Moduls muss der betreffende Backplane-Steckplatz spannungsfrei geschaltet oder der zugehörige Regelkreis in den Handbetrieb versetzt werden, um Signalsprünge beim Wiederverbinden des Backplane-Busses zu vermeiden.
F: Wie wird die Stromversorgung der Stromschleifen für die Feldgeräte bereitgestellt?
A: Je nach Konfiguration der System-Grundplatte werden die Ausgangsschleifen entweder über einen internen, galvanisch getrennten 24-VDC-Backplane-Bus oder über eine externe Feldstromverteilung versorgt.
F: Welche Mechanismen schützen die Ausgangskanäle vor Fehlern in der externen Verdrahtung?
A: Integrierte Strombegrenzungswiderstände und Dioden zur Unterdrückung transienter Spannungen schützen die internen Treiberschaltungen vor versehentlichen Kurzschlüssen und Spannungsspitzen auf den Feldverdrahtungsleitungen.
Richtlinien für die Installation im Feld
- Stellen Sie sicher, dass die Stromversorgung des betreffenden Rack-Steckplatzes vor dem Einsetzen oder Entfernen der Modulkarte abgeschaltet ist.
- Richten Sie die Leiterplattenkanten an den Führungen des Backplane-Steckplatzes im Chassis-Gehäuse aus.
- Schieben Sie die Baugruppe fest in den Kartensteckplatz, bis der Kantensteckverbinder der Backplane vollständig einrastet.
- Ziehen Sie die unverlierbaren Befestigungsschrauben der Frontplatte fest, um das Modul gegen betriebsbedingte Vibrationen zu sichern.
- Stellen Sie sicher, dass die Schirmanschlüsse der Feldverdrahtung an einer einzigen Erdungsschiene im Schaltschrank enden, um Erdschleifen zu vermeiden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
