Honeywell 900TCK-0101 HC900-KlemmenblockHoneywell 900TCK-0101 HC900-KlemmenblockHoneywell 900TCK-0101 HC900-Klemmenblock
Honeywell 900TCK-0101 HC900-Klemmenblock
Honeywell 900TCK-0101 HC900-Klemmenblock
Honeywell 900TCK-0101 HC900-Klemmenblock

Honeywell 900TCK-0101 HC900-Klemmenblock


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : 900TCK-0101

PRODUKTTYP : Klemmenblockgehäuse

PRODUKTHERSTELLER : Honeywell


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

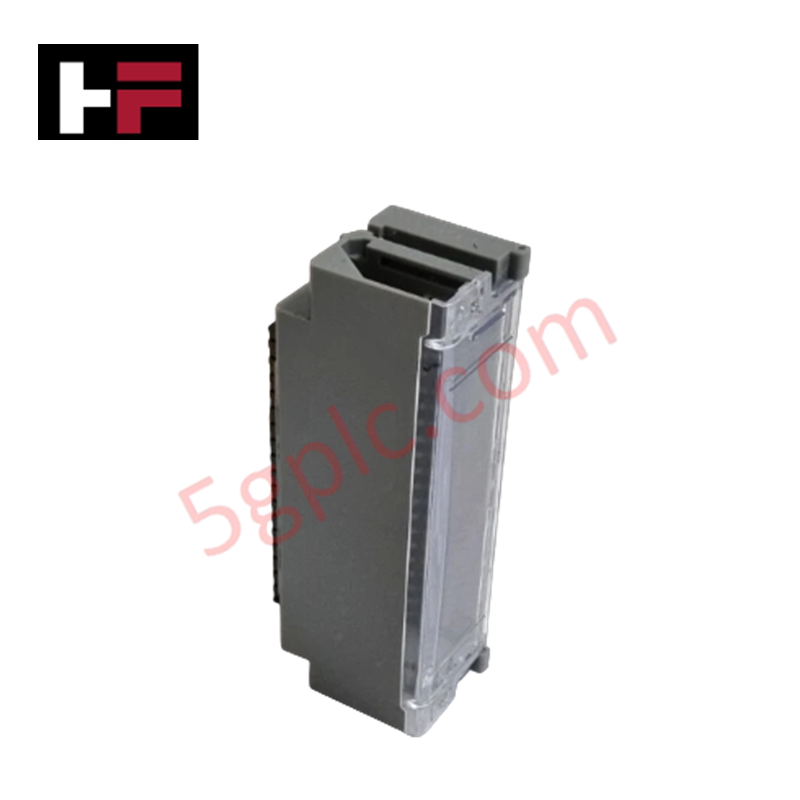

Der Honeywell 900TCK-0101 dient als primärer 900TCK-Klemmenblock zur Ausführung der 36-kanaligen Niederspannungssignalführung und -anschlussbelegung über Honeywell-HC900-Steuerungsplattformen hinweg.

Hardwarespezifikationen

Parameter Spezifikation
Modell 900TCK-0101
Marke Honeywell
Herkunft USA
Gewicht 1.06 kg
Abmessungen 11 x 5.3 x 6.5 cm
Betriebstemperatur Standardbereich für industrielle Schaltschränke (Gehäusetoleranz von -40 bis +85 Grad C)
Leistungsaufnahme Passive Signalführungsbaugruppe (0 W interne Leistungsaufnahme)
Kanalanzahl 36 Kanäle
Nennspannung Bis zu 600 V
Nennstrom 20 A pro Kanal
Klemmentyp Schraubklemmen
Montageart Auf Leiterplatte oder Schalttafel montiert
Gehäusematerial Flammhemmender Kunststoff in Industriequalität
Produktkategorie SPS/Maschinensteuerung / Klemmenblockgehäuse

Kanal-zu-Kanal-Isolierung und Integration in die DCS-Verdrahtung

Der Klemmenblock 900TCK-0101 bietet eine hochdichte Anschlussschnittstelle für Prozess-I/O-Kanäle, die auf Honeywell-HC900-DCS-Plattformen betrieben werden. Das Gerät ist für bis zu 600 V und 20 A pro Kanal ausgelegt und bietet eine hohe elektrische Isolierung zwischen benachbarten Klemmenpunkten, um Übersprechen während der Übertragung von niederpegeligen analogen oder diskreten Spannungssignalen zu verhindern. Bei der Verbindung von Feldgeräten mit dem 4-20-mA-HART-Schleifenprotokoll mit den Rückwandplatinen der Steuermodule bleibt die Signalintegrität erhalten.

Häufig gestellte Fragen

F: Wie hoch ist die maximale Strombelastbarkeit jedes einzelnen Klemmenpunkts am 900TCK-0101?

A: Jeder einzelne Schraubklemmenkanal ist für Dauerströme von bis zu 20 A bei Betriebsspannungen von bis zu 600 V ausgelegt.

F: Benötigt der 900TCK-0101 eine externe Versorgungsspannung für den Betrieb?

A: Nein, der 900TCK-0101 ist ein passives elektromechanisches Anschlussgehäuse und benötigt keine externe Gleich- oder Wechselstromversorgung.

F: Wie wird die Baugruppe in einem Gehäuse oder Chassis befestigt?

A: Das Modulgehäuse unterstützt die direkte Schalttafelmontage oder die Montage über eine standardmäßige interne Leiterplatten-Header-Schnittstelle in industriellen Gehäusen.

Richtlinien für die Installation vor Ort

  1. Stellen Sie sicher, dass alle Feldstromquellen und Instrumentenschleifen vollständig spannungsfrei sind, bevor Sie Leiter anschließen oder trennen.
  2. Entfernen Sie die Kabelisolierung sauber, ohne die Metallleiter zu beschädigen, und führen Sie die Leiter sicher in die vorgesehenen Schraubklemmenöffnungen ein.
  3. Ziehen Sie alle Klemmenanschlussschrauben mit dem vom Hersteller empfohlenen Drehmoment an, um einen gasdichten Kontakt aufrechtzuerhalten und thermische Hotspots zu verhindern.
  4. Trennen Sie Hochspannungs-Wechselstromlastleitungen von Niederspannungsleitungen für analoge 4-20-mA-Signale, indem Sie sie in separaten Verdrahtungskanälen der Schalttafel führen, um die Einkopplung von Störungen zu vermeiden.

Zusätzliche Informationen

  • 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
  • 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
  • 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
  • Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
  • Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
  • Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
