Produktdetails

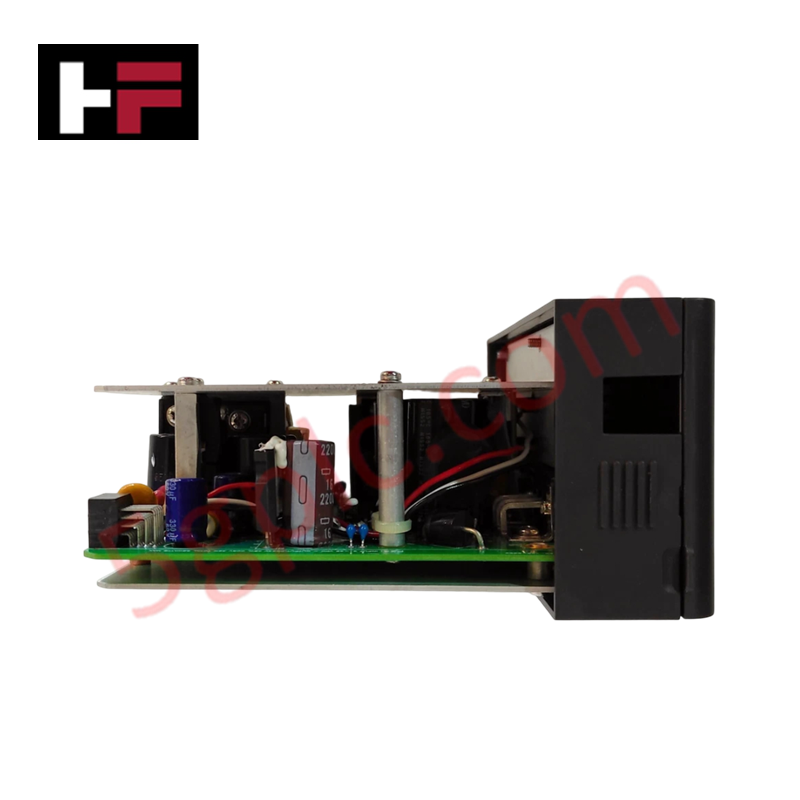

Das Honeywell 900P24-0301, auch als 900P24-Stromversorgungsmodul katalogisiert, dient als dedizierte Hardwarekomponente zur direkten Spannungsregelung innerhalb von ControlEdge-HC900-Prozess- und Sicherheitssteuerungssystemarchitekturen. Das Gerät akzeptiert einen Eingangsspannungsbereich von 21 bis 29 VDC bei einer Nennleistung von 72,5 W und wandelt die Gleichspannung der Feldebene in einen geregelten 24-VDC-Ausgangsbus mit 60 W um. Diese Baugruppe übernimmt die direkte physische und elektrische Versorgung für die kontinuierliche Stromverteilung an Steuerungen, E/A-Module und entfernte Racks.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 900P24-0301 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,8 kg |
| Abmessungen | 137 mm x 72,6 mm x 42 mm |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | 72,5-W-Eingangsnennleistung (geregelter Ausgang mit 60 W) |
| Teilenummer | 51450997-005 |
| Eingangsspannungsbereich | 21 bis 29 VDC |
| Einschaltstrom | 30 A für 3 ms bei 29 VDC |
| Überbrückungszeit | 20 ms bei 115 VAC, 60 Hz (maximale Last) |
| Klemmenanschluss | Schraubklemmen, unterstützt Leitungen der Größen #12–22 AWG |
Kanal-zu-Kanal-Isolierung und DCS-Stromversorgungsinfrastruktur
Das Honeywell 900P24-0301-Stromversorgungsmodul nutzt interne galvanische Trennkanäle zwischen den primären Eingangsklemmen und den internen Ausgangsleitungen der Rückwandplatine, um empfindliche Verarbeitungslogik von Schwankungen des DC-Feldbusses zu isolieren. Die integrierte Kanal-zu-Kanal-Isolierung verhindert, dass Ausgleichsströme zwischen verteilten E/A-Racks und feldseitigen Instrumenten zirkulieren, und unterstützt so eine stabile Signalerfassung in Feldnetzwerken mit dem 4–20-mA-HART-Schleifenprotokoll. Die Stromversorgung hält die geregelten DC-Buspegel bei kurzzeitigen Eingangsspannungseinbrüchen bis zu ihrer Überbrückungsschwelle von 20 ms aufrecht.
Häufig gestellte Fragen
F: Welche Schutzmaßnahmen gegen Eingangsstromspitzen sind im 900P24-0301 integriert?
A: Das Modul enthält eine interne, nicht austauschbare Sicherung zur Begrenzung von Fehlerströmen sowie eine Schaltungskonditionierung zur Absorption einer Einschaltstromspitze von bis zu 30 A für 3 ms bei einem Eingang von 29 VDC.
F: Welche Leiterquerschnitte werden von den Eingangs- und Ausgangsverdrahtungsklemmen des 900P24-0301 unterstützt?
A: Die integrierten Schraubklemmen akzeptieren Feldverdrahtungen der Größen #12 bis #22 AWG.
Richtlinien für die Installation vor Ort
- Verbinden Sie vor dem Anlegen der Eingangsspannung einen dedizierten Schutzleiter für die Gehäuseerdung von der Erdungsklemme des Moduls direkt mit der Schutzleiter-(PE-)Sammelschiene des Schaltschranks.
- Stellen Sie sicher, dass alle an den Schraubklemmen angeschlossenen Feldstromleitungen (#12 bis #22 AWG) sicher mit dem vorgeschriebenen Drehmoment angezogen sind, um thermische Übergänge mit hohem Widerstand zu vermeiden.
- Halten Sie um das Modulgehäuse einen ausreichenden vertikalen Abstand für die Luftzirkulation ein, damit die Wärme bei kontinuierlichem Betrieb mit 60-W-Last natürlich abgeführt werden kann.
- Vergewissern Sie sich vor dem Einschalten des Systems, dass die externen DC-Versorgungen strikt innerhalb des Betriebsspannungsbereichs von 21 bis 29 VDC liegen.
