Produktdetails

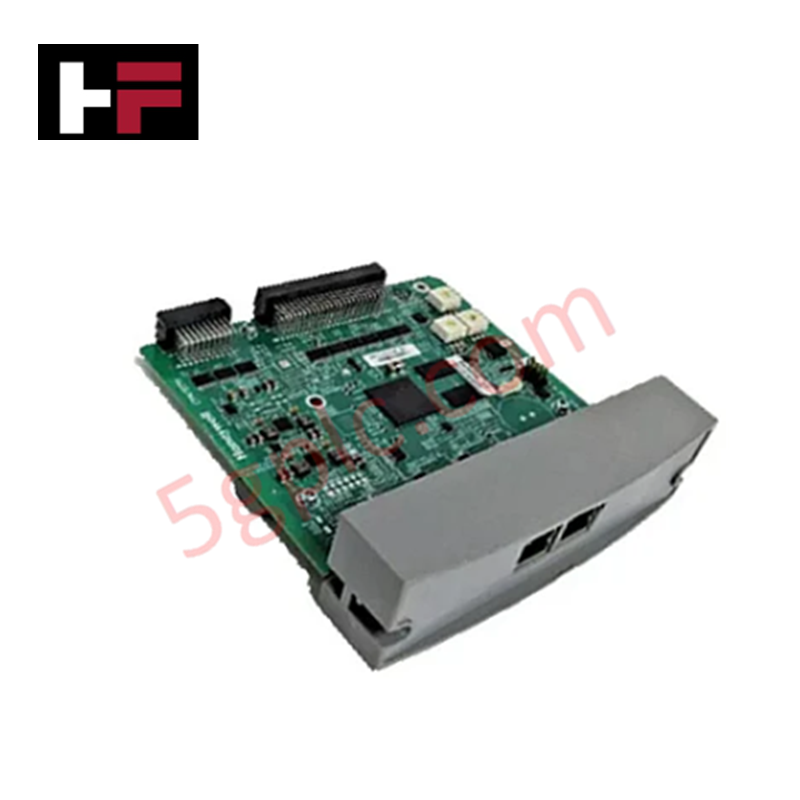

Konfiguriert für die Analog-Digital-Signalumwandlung und das Management von Feldgeräten in industriellen Prozessleitsystemen, bietet das Honeywell 900C73R-0000-42 (900C73R-0000-42 I/O-Scanner-Modul) eine direkte physikalisch/elektrische Ausführung. Es übernimmt die Echtzeit-Überwachung von Variablen, die Erzeugung von Alarmzuständen und automatisierte Selbstdiagnosen über die Knoten des Steuerungsnetzwerks.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 900C73R-0000-42 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 1,00 lbs |
| Abmessungen | 13,2 cm x 2,5 cm x 17 cm |
| Betriebstemperatur | 0 °C bis 60 °C |
| Stromverbrauch | Standard Backplane-Bus-Last |
| Produkttyp | I/O-Scanner-Modul |
| Kernfunktionen | Analog-Digital-Wandlung, digitales I/O-Management |
| Diagnosefähigkeit | Integrierte Selbstdiagnose |
Kanal-zu-Kanal-Isolation und Integration des Loop-Protokolls
Das Honeywell 900C73R-0000-42-Modul verfügt über interne Signalaufbereitungsschaltungen, die eine Kanal-zu-Kanal-Isolation bei Mehrpunkt-Eingängen gewährleisten. Beim Anschluss an Feldgeräte, die über 4-20 mA HART-Loop-Protokollnetzwerke oder ältere Messschleifen verbunden sind, isoliert das Modul niederpegelige Prozessvariablen von Störungen auf dem Backplane. Dadurch werden Gleichtaktspannungsänderungen verhindert, die den Hochgeschwindigkeits-Datenaustausch zwischen Feldsensoren und der zentralen Steuerungseinheit beeinträchtigen könnten.
Häufig gestellte Fragen
F: Kann das 900C73R-0000-42 Scanner-Modul im laufenden Betrieb (Hot-Swap) ausgetauscht werden, während das Rack-Backplane unter Spannung steht?
A: Hot-Insertion- und Entfernen-Verfahren müssen systemspezifischen Sicherheitsprotokollen folgen; ein Austausch ohne Stromversorgung wird empfohlen, um transienten Spannungsspitzen auf dem Backplane vorzubeugen.
F: Wie erkennt das Modul Fehler während des Betriebs?
A: Die integrierte Selbstdiagnose überwacht kontinuierlich den Zustand der internen Hardware und die Schleifenkontinuität und meldet Anomalien für die Alarmverwaltung auf Steuerungsebene.
Feldinstallationsrichtlinien
- Trennen Sie alle Hauptstromquellen und Schleifenversorgungen, bevor Sie das Scanner-Modul in das Rack-Gehäuse einbauen.
- Richten Sie die Modul-Kartenkanten sorgfältig an den Führungsschlitzen des Gehäuses aus und schieben Sie das Modul gerade nach hinten, bis die hinteren Anschlüsse vollständig sitzen.
- Sichern Sie das Modul mit den eingebauten Befestigungsschrauben, um eine niederohmige Verbindung zur Gehäuse-Masseebene zu gewährleisten.
- Führen Sie die Feldsignalverdrahtung durch die vorgesehenen Kabelkanäle und sorgen Sie für vollständige physikalische Trennung von Hochspannungsleitungen.
- Überprüfen Sie die Schirmmasse-Kontinuität an der Klemmenleiste des Gehäuses, um externe elektromagnetische Störungen zu minimieren.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
