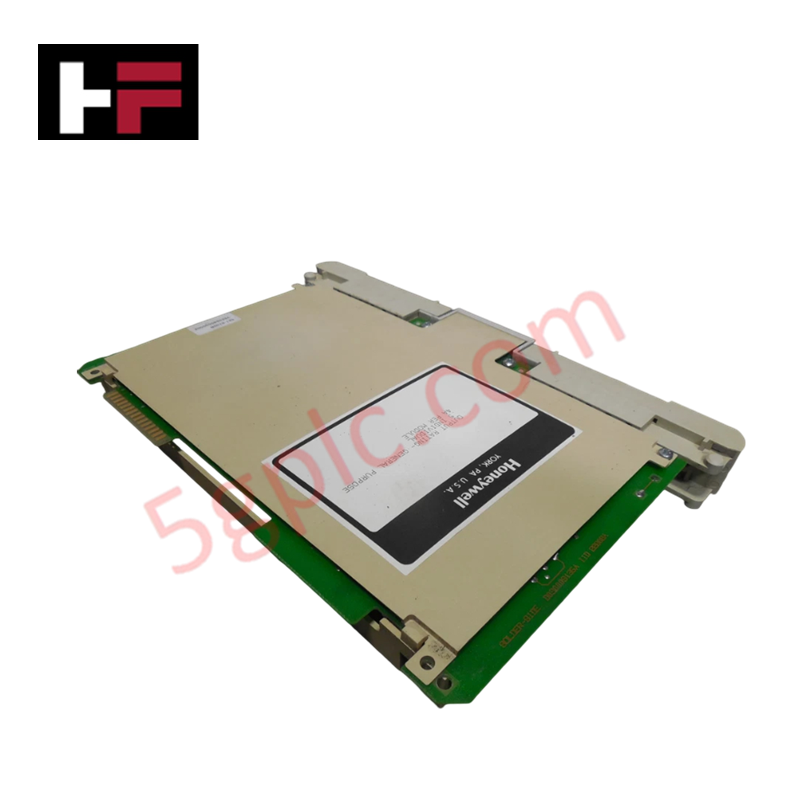

Honeywell 621-6700R Digitalausgangsmodul der Serie 620

Ausgelegt für die Ansteuerung diskreter Signale mit 90–130 VDC in Honeywell-IPC-620-Seriensteuerungsplattformen ermöglicht das Honeywell 621-6700R (621-6700R Digitalausgangsmodul) eine direkte physische/elektrische Ausführung. Dieses 8-Punkt-Modul für diskrete Schnittstellen leitet Steuerlogiksignale direkt an Hochspannungs-Feldlasten weiter. Die elektrische Schaltung arbeitet innerhalb festgelegter Gleichspannungsschwellen und steuert externe Relais, Solenoide und Schütze über die Rückwandbus-Architektur des Controllers an.

Hardwarespezifikationen

Kanal-zu-Kanal-Isolierung

Das 621-6700R verfügt über Parameter zur Kanal-zu-Kanal-Isolierung, um Erdschleifen und die Ausbreitung elektrischer Störungen über den Rückwandbus zu verhindern. Die galvanische Trennung zwischen einzelnen Feldstromkreisen unterdrückt Übersprechen während Hochspannungsschaltvorgängen. Diese Isolationsbarriere schützt die internen Logikbusse des Racks vor Spannungsspitzen auf der Feldseite, induktiver Gegen-EMK und Gleichtakt-Transientenstörungen während der kontinuierlichen Ansteuerung diskreter Lasten.

Häufig gestellte Fragen

F: Kann das 621-6700R-Modul ausgetauscht werden, während die Rückwandplatine des Racks unter Spannung steht?

A: Nein. Ein Austausch im laufenden Betrieb ist strikt untersagt. Die Hauptstromversorgung des Racks muss vor dem Einsetzen oder Entfernen des Moduls vollständig spannungsfrei geschaltet werden, um Lichtbogenbildung, eine Beschädigung der Rückwandbuslogik oder Hardwareschäden zu verhindern.

F: Welche primären Isolationsgrenzen bestehen zwischen den Kanälen dieser Ausgangskarte?

A: Die einzelnen Kanäle verfügen über eine galvanische Trennung, die Übersprechen ausschließt und verhindert, dass Potentialunterschiede zwischen Erdungen benachbarte Schaltkreise während des Betriebs beeinflussen.

F: Wie hoch ist der maximale Dauerstrom pro einzelnem Ausgangspunkt?

A: Jeder Ausgangskanal unterstützt im gesamten Betriebsspannungsbereich von 90–130 VDC eine maximale kontinuierliche induktive oder ohmsche Last von 0.5 A.

Richtlinien für die Installation vor Ort

1. Schalten Sie die gesamte Hauptversorgung des Chassis ab und überprüfen Sie vor dem Einsetzen der Karte, dass die Versorgungsleitungen der Feldstromquelle für die Eingänge isoliert sind.
2. Richten Sie die Kartenkanten des Moduls an den vorgesehenen Führungsschienen des IPC-620-Chassis-Steckplatzes aus und drücken Sie sie fest hinein, bis der Rückwandstecker einrastet.
3. Beachten Sie vor der Aktivierung der Feldstromkreise die korrekte Polarität der Gleichspannungsverdrahtung am Klemmenblock.
4. Trennen Sie Hochspannungslastkabel mit 90–130 VDC durch separate Leitungswege von Niederspannungs-Gleichstromlogik- und Kommunikationsleitungen.
5. Befestigen Sie die Feldverdrahtungsklemmen mit dem angegebenen Drehmoment, um Kontakte mit hohem Widerstand unter mechanischen Vibrationen zu vermeiden.
6. Verbinden Sie alle Kabelschirme mit einer dedizierten, niederohmigen Feld-Erdungssammelschiene mit einem einzigen Anschlusspunkt.
