Produktdetails

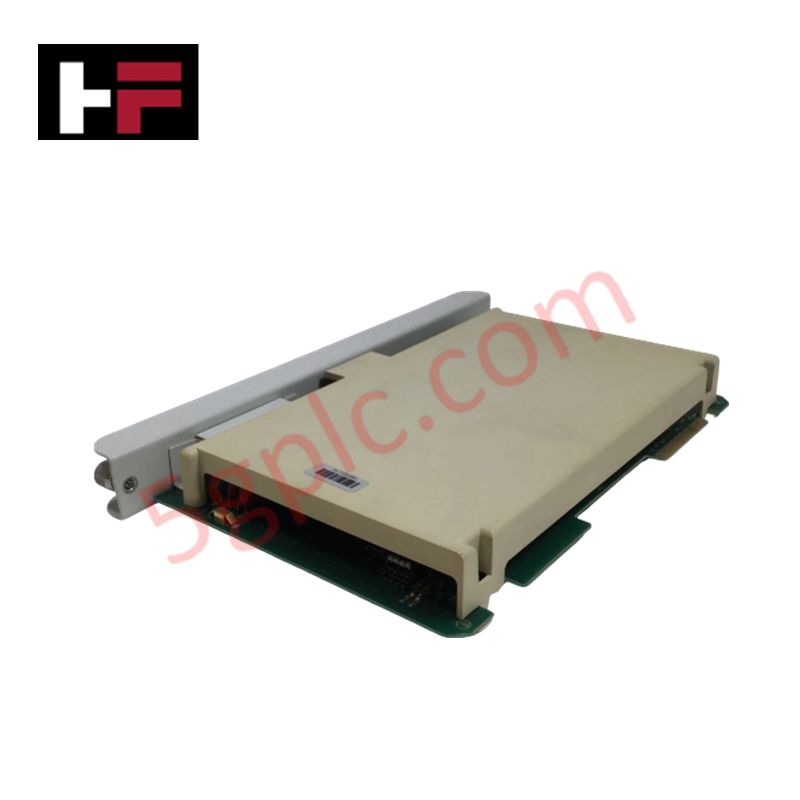

Konfiguriert für die diskrete Signalausgangsverwaltung in IPC 620 Steuerungsplattformen, bietet das Honeywell 621-0004 (621-0004 SDM-Modul) eine direkte physische Ausführung für das Schalten von Mehrspannungsbelastungen. Die Hardware dient als Schnittstelle zwischen der Steuerungslogik und den feldseitigen Aktuatoren und unterstützt verschiedene Spannungspotenziale, darunter 24 VAC/VDC, 115 VAC und 230 VAC Ausgänge.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 621-0004 |
| Marke | Honeywell |
| Herkunft | Nicht angegeben |
| Gewicht | 0,68 kg |
| AC/DC-Ausgangsbewertung | 1 A bei 24 VAC/VDC; 500 mA bei 115 VAC; 80 mA bei 230 VAC |
Isolation zwischen Kanälen und Schleifenintegrität
Das 621-0004 verwendet eine interne elektrische Isolation, um die Ausgangsschaltstufen von der Steuerungs-Backplane-Logik zu entkoppeln. Dieses Design stellt sicher, dass Hochspannungstransienten, die von feldseitigen Aktuatoren oder Spannungsschwankungen der Stromversorgung ausgehen, nicht zur System-CPU weitergeleitet werden. Eine konsistente Signalqualität wird durch Begrenzung der Gleichtaktspannung zwischen unabhängigen Ausgangsschleifen gewährleistet, wobei die Feldverkabelung strikt den empfohlenen Laststromgrenzen folgen muss, um thermische Belastungen der internen Schaltkomponenten zu vermeiden.
Häufig gestellte Fragen
F: Kann dieses Modul zum Schalten induktiver Lasten wie Magnetventile verwendet werden?
A: Ja, vorausgesetzt, dass externe Unterdrückungsvorrichtungen wie MOVs oder RC-Snubber-Schaltungen über der Last installiert sind. Diese Unterdrücker sind erforderlich, um die Rück-EMK-Energie abzubauen und Schäden an den Schaltelementen des Moduls während Zustandswechseln zu verhindern.
F: Ist dieses Modul mit Hot-Swapping in einem aktiven IPC-Rack kompatibel?
A: Nein. Das 621-0004 unterstützt kein Hot-Swapping. Das Steuerungsrack muss vor dem Einsetzen oder Entfernen des Moduls ausgeschaltet werden, um elektrische Lichtbögen an den Backplane-Steckverbindern zu vermeiden und potenzielle Systemkommunikationsfehler zu verhindern.
Feldinstallationsrichtlinien
- Sicherheitsabschaltung: Trennen Sie alle Stromversorgungen, die das Rack und die Ausgangslastkreise speisen, bevor Sie mit der Installation beginnen.
- Backplane-Einführung: Richten Sie das Modul am vorgesehenen Steckplatz im Rack aus. Üben Sie gleichmäßigen, festen Druck aus, um sicherzustellen, dass der Kantenstecker vollständig gegen die Backplane-Busleiste sitzt.
- Verkabelungstrennung: Führen Sie die Ausgangsverkabelung für 115 VAC- und 230 VAC-Schaltkreise durch separate Leitungen von Niederspannungssignalen oder DC-Steuerschleifen, um induktive Störungen zu vermeiden.
- Erdung: Verbinden Sie die Gehäuseerdung des Moduls mit der Haupterdungsschiene des Schaltschranks. Eine niederohmige Verbindung ist erforderlich, um einen effektiven Schutz gegen transienten Überspannungen und Störfestigkeit zu gewährleisten.
