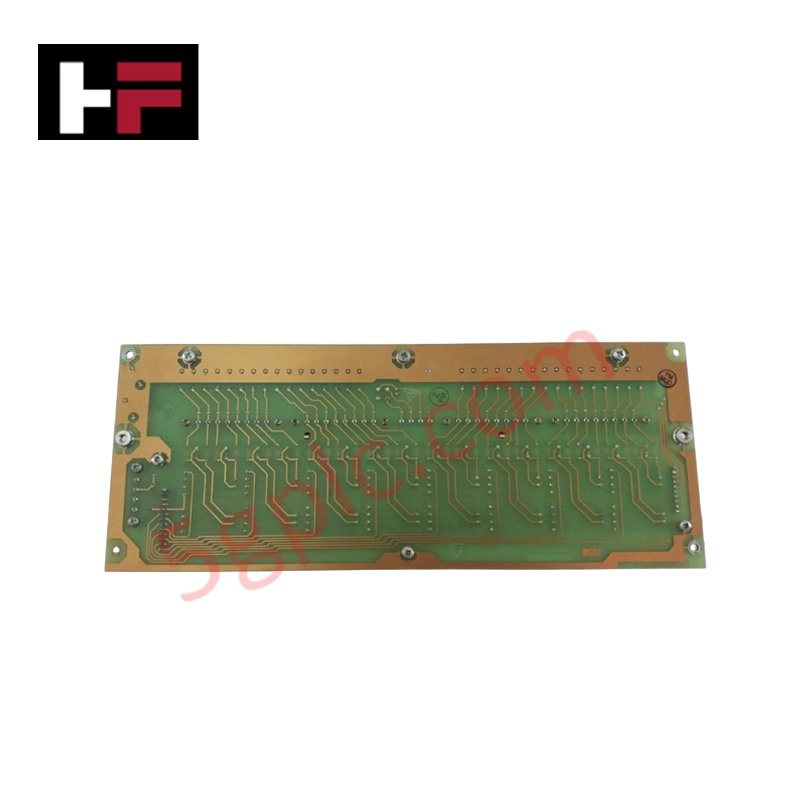

Honeywell 51401491-100 Analogeingangsmodul Tc Mux/Filter MU-TAMT02Honeywell 51401491-100 Analogeingangsmodul Tc Mux/Filter MU-TAMT02Honeywell 51401491-100 Analogeingangsmodul Tc Mux/Filter MU-TAMT02
Honeywell 51401491-100 Analogeingangsmodul Tc Mux/Filter MU-TAMT02
Honeywell 51401491-100 Analogeingangsmodul Tc Mux/Filter MU-TAMT02
Honeywell 51401491-100 Analogeingangsmodul Tc Mux/Filter MU-TAMT02

Honeywell 51401491-100 Analogeingangsmodul Tc Mux/Filter MU-TAMT02


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : MU-TAMT02 51401491-100

PRODUKTTYP : Analoge Eingangsmodule

PRODUKTHERSTELLER : Honeywell


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Das Honeywell 51401491-100, auch als MU-TAMT02-Multiplexermodul für analoge Niederspannungseingänge katalogisiert, ist eine dedizierte Hardwarekomponente zur Multiplexierung und Signalfilterung analoger Niederspannungseingänge innerhalb der E/A-Subsysteme Honeywell TDC 3000 und Process Manager (PM/APM/HPM).

Hardwarespezifikationen

Parameter Spezifikation
Modell 51401491-100 (MU-TAMT02)
Marke Honeywell
Herkunft USA
Gewicht 1,15 kg
Abmessungen Leiterplattenformfaktor Standardgröße B
Betriebstemperatur 0 bis 60 °C
Leistungsaufnahme Standardversorgung über den Rückwandbus
Kanalanzahl 16 Eingangskanäle
Modultyp Multiplexer / Filter für analoge Niederspannungseingänge (TC-Mux)
Kompatibilität TC-FTA- / MU-TAM02-Subsystemschnittstellen
Montage Panelmontage / Unterpanelbaugruppe

Kaltstellenkompensation & Kanalisolierung

Das Gerät wurde für die präzise Verarbeitung von Temperaturmessungen mit niedrigen Signalpegeln entwickelt und übernimmt die Signalführung von Thermoelementen (TC) mit kanalspezifischer Signalaufbereitung und -filterung. Die Baugruppe wird direkt an Feldanschlusseinheiten (TC-FTA) angeschlossen, um eine präzise Kaltstellenkompensation (CJC) über alle 16 Kanäle aufrechtzuerhalten. Die Filterschaltung unterdrückt Gleichtaktstörungen und Netzleitungsinterferenzen und bewahrt so die Signalintegrität, bevor die multiplexierten Analogspannungen über die dedizierte E/A-Rückwandplatine an den primären E/A-Prozessor weitergeleitet werden.

Häufig gestellte Fragen

F: Unterstützt das Modul 51401491-100 MU-TAMT02 den Hot-Swap-Betrieb während des aktiven Subsystembetriebs?

A: Das Entfernen und Einsetzen im Feld sollte nur bei abgeschalteter Stromversorgung des Kartenrahmens oder gemäß den spezifischen Wartungsverfahren von Honeywell PM/APM erfolgen, um vorübergehende Signalstörungen an benachbarten Eingangskanälen zu vermeiden.

F: Wie werden die Signale für die Kaltstellenkompensation über diese Baugruppe verarbeitet?

A: Die Referenzsignale für die Kaltstellenkompensation werden an der angeschlossenen Feldanschlusseinheit (TC-FTA) erzeugt und durch die Multiplexer-Kanalmatrix des 51401491-100 geführt. Dadurch wird eine kalibrierte Verarbeitung von mV in Temperatur auf Steuerungsebene gewährleistet.

F: Welche Montagekonfiguration erfordert diese Leiterplattenbaugruppe?

A: Das Modul verwendet eine Leiterplattenkonstruktion der Größe B für die Panelmontage und wird mithilfe standardmäßiger Kartenführungen und Halteschrauben direkt im entsprechenden Honeywell-E/A-Kartenrahmen befestigt.

Richtlinien für die Installation im Feld

  1. Stellen Sie sicher, dass die Stromversorgung des Kartenrahmens spannungsfrei geschaltet oder der Wartungs-Bypass aktiviert ist, bevor Sie die Baugruppe in den Steckplatz der Größe B einsetzen.
  2. Richten Sie die Platinenkanten an den Kartenführungen des Panelrahmens aus und drücken Sie die Baugruppe fest hinein, bis die rückseitigen Steckverbinder vollständig in der Rückwandplatine sitzen.
  3. Ziehen Sie alle Halteschrauben an der vorderen Montageblende fest, um eine ordnungsgemäße Rahmenerdung sicherzustellen.
  4. Verbinden Sie das mehradrige Kabel vom TC-FTA-Anschlussblock mit der entsprechenden vorderen/hinteren Schnittstellenleiste und überprüfen Sie, dass die Verriegelungslaschen des Steckverbinders vollständig eingerastet sind.
  5. Stellen Sie sicher, dass die Schirmableitungen der Thermoelementkabel aus dem Feld ausschließlich an der FTA-Anschlussleiste geerdet sind, um Spannungsoffsets durch Erdschleifen zu beseitigen.
