Produktdetails

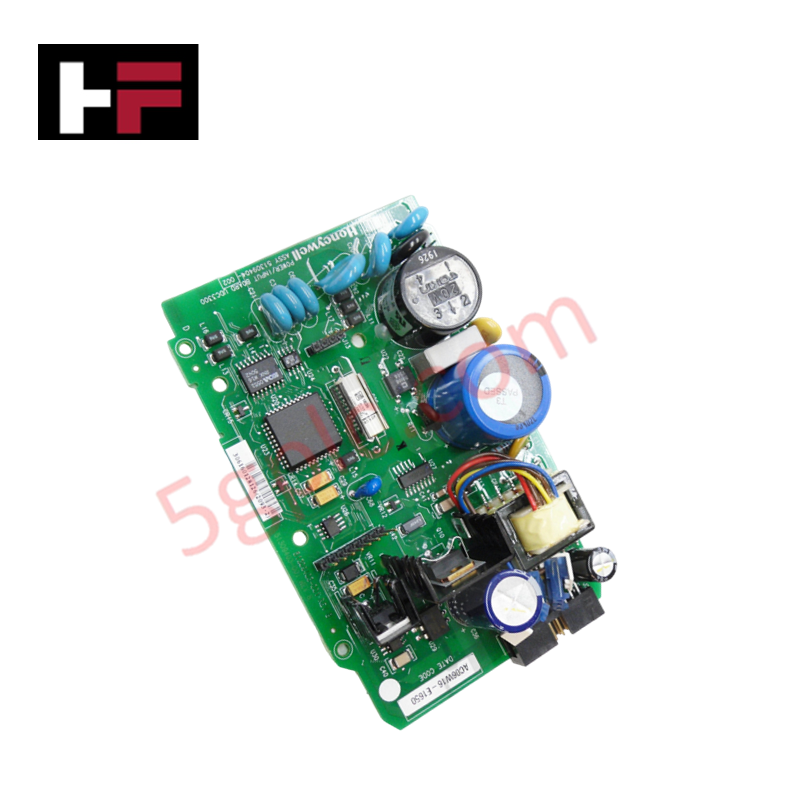

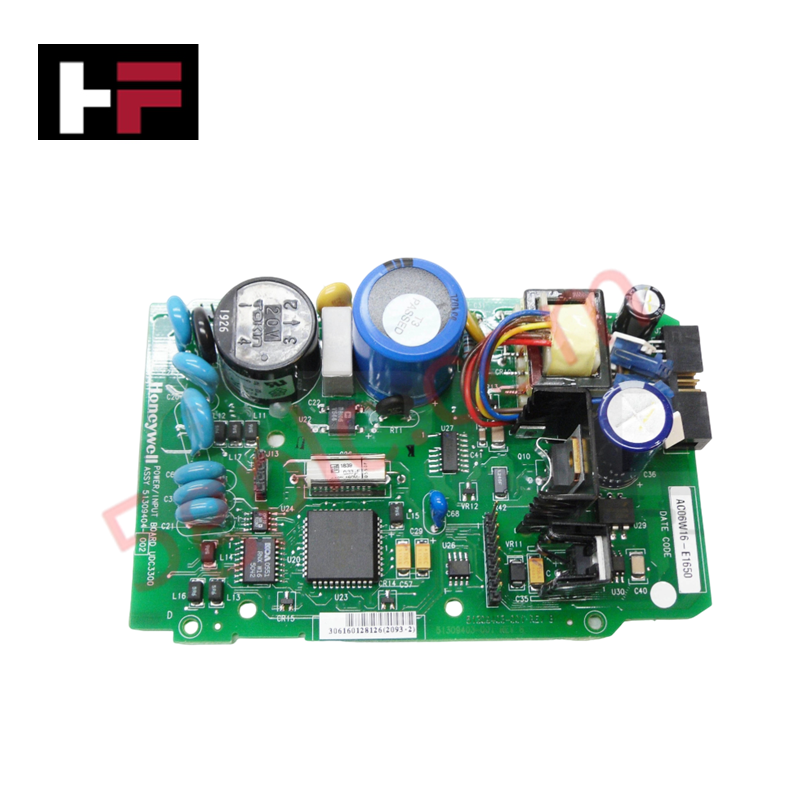

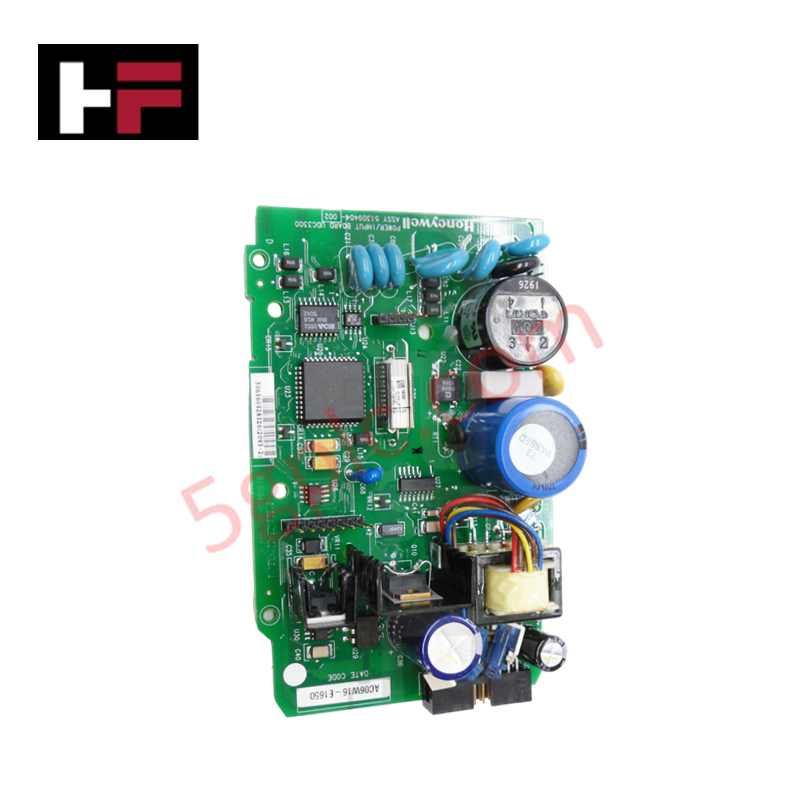

Für die Energieverteilung und Verarbeitung von Eingangssignalen in Honeywell-DCS-Plattformen konfiguriert, ermöglicht der Honeywell 51309404-002 (51309404-002 Strom-/Eingangsplatine) die direkte physische und elektrische Ausführung. Das Modul ist direkt mit den internen System-Backplanes verbunden und regelt die Weiterleitung der Energie von den Systemversorgungen zur internen Steuerelektronik, während es eingehende Feldsignale über modulare Chassis-Baugruppen verarbeitet. Die Platine verfügt über ein industrietaugliches, auf der Backplane montiertes Format, um eine kontinuierliche elektrische Verbindung in Steuerungs-Rack-Umgebungen aufrechtzuerhalten.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51309404-002 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | Ca. 0,60 kg (1,32 lbs) |
| Abmessungen | Standardprofil einer modularen Rackkarte |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | Passive Energieverteilung / Baugruppe zur Eingangsverarbeitung |
| Systemkompatibilität | Honeywell-Steuerungssysteme |
| Elektrische Schnittstelle | Interne System-Backplane |
| Montageart | Backplane-Montage / Chassis-Rack-Montage |
4-20-mA-HART-Schleifenprotokoll
Die Strom-/Eingangsplatine 51309404-002 unterstützt die Weiterleitung digitaler Signale in Architekturen mit 4-20-mA-HART-Schleifenprotokoll, ohne die analogen Stromwerte zu beeinträchtigen. Die integrierte Hochfrequenzfilterung entfernt feldbedingte Gleichtaktstörungen und ermöglicht gleichzeitig die transparente Weiterleitung digitaler FSK-HART-Kommunikation (Frequency Shift Keying) an die System-Controllerkarten. Dadurch werden kontinuierliche Gerätediagnosen, Bereichskonfigurationen und die Aufbereitung der Primärvariablen direkt über die Backplane-Schnittstelle ermöglicht.
Häufig gestellte Fragen
F: Erfordert das Einsetzen der Platine 51309404-002 das Abschalten der Rack-Stromversorgung?
A: Gemäß den standardmäßigen Wartungsverfahren muss der lokale Rackbereich vor dem Einsetzen des Moduls spannungsfrei geschaltet werden, um transiente Überspannungen auf den internen Backplane-Bussen zu verhindern.
F: Wie wird die durchgängige Erdung über die Backplane-Schnittstelle gewährleistet?
A: Die Erdung wird über niederohmige, vergoldete Stifte des Kantensteckers hergestellt, die bei vollständigem Einsetzen direkt mit dem geerdeten Metallrahmen des Chassis verbunden werden.
F: Was verhindert eine mechanische Fehlausrichtung bei der Installation der Platine?
A: Kodierte Backplane-Führungsschienen richten die Kantenstecker der Leiterplatte an den internen Rack-Steckplätzen aus und verhindern ein umgekehrtes Einsetzen oder eine Beschädigung der Stifte.
Richtlinien für die Installation vor Ort
- Trennen Sie die Systemstromversorgung vom vorgesehenen Chassis-Rack, bevor Sie die Karte installieren oder entfernen.
- Richten Sie die Kanten der Leiterplatte an den Kartenführungen des Gehäusesteckplatzes aus.
- Schieben Sie die Platine in das Rack, bis die Kantenstecker vollständig in der Backplane-Buchse sitzen.
- Befestigen Sie die oberen und unteren Befestigungsschrauben der Frontplatte, um das Modul gegen Vibrationen zu sichern.
- Stellen Sie sicher, dass die Abschirmungen der Feld-Eingangssignalleitungen an einem einzigen Anschlusspunkt mit der Haupterdungsschiene des Schaltschranks verbunden sind.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
