Produktdetails

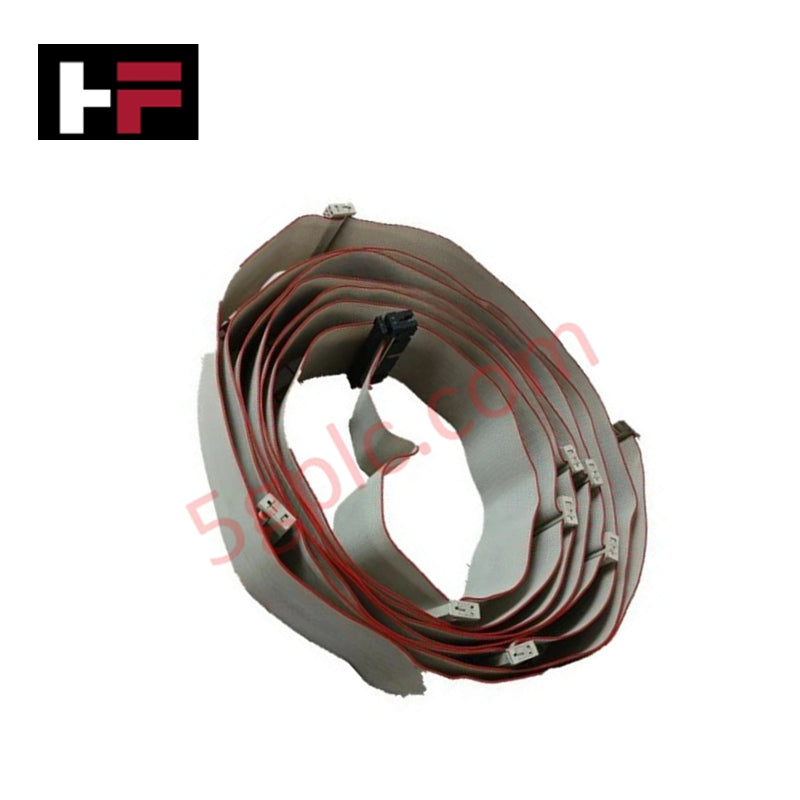

Das Honeywell 51306356-100, auch katalogisiert als 51306356-100 Kabelbaugruppen, fungiert als dedizierte Hardwarekomponente für die Übertragung von Niederspannungssignalen und Datenkommunikation innerhalb von Honeywell DCS-Schranknetzwerken.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51306356-100 (Rev.A) |
| Marke | Honeywell |
| Herkunft | USA / Globale Fertigung |
| Betriebstemperatur | -20 bis +80 °C |
| Stromverbrauch | Passives Verdrahtungselement |
| Kabeltyp | Industrielles Kommunikations- und Steuerungskabel |
| Signal-Kategorie | Niederspannungssteuerung und Datenkommunikation |
| Abschirmungsdesign | Folie und/oder Geflechtschirm zur vollständigen EMI/RFI-Unterdrückung |
| Impedanz | Abgestimmte charakteristische Impedanz für DCS-Übertragung |
| Systemintegration | Honeywell DCS-Plattformen |
4-20 mA HART-Schleifenprotokoll und Kanal-zu-Kanal-Isolation
Die Kabelbaugruppe 51306356-100 Rev.A gewährleistet strukturierte Signalverbindungen zwischen Systemsteuerungen und benachbarten I/O-Abschlussblöcken. Wenn sie parallel zu analogen Feldleitungen mit dem 4-20 mA HART-Schleifenprotokoll verlegt wird, unterdrückt die vollständige EMI/RFI-Abschirmung Übersprechen und hochfrequente Störkopplungen.
Die Aufrechterhaltung der abgestimmten charakteristischen Impedanz über die Leiter minimiert Signalreflexionen bei Hochgeschwindigkeits-Telemetrieübertragungen, verhindert Datenpaketkorruption und unterstützt Kanal-zu-Kanal-Isolationsparameter in dichten Schrankverdrahtungskorridoren.
Häufig gestellte Fragen
F: Welche Abschirmungsart wird bei der Kabelbaugruppe 51306356-100 verwendet?
A: Das Kabel verwendet eine vollständige EMI/RFI-Unterdrückungsabschirmung, bestehend aus Folie und/oder Geflechtschirm, um Niederspannungs-Datensignale von hochstromigen industriellen Störungen zu isolieren.
F: Kann die Baugruppe 51305356-100 Rev.A für die direkte Hochspannungsstromführung verwendet werden?
A: Nein, die Baugruppe ist speziell für Niederspannungssteuerungs- und Datenkommunikationssignale innerhalb von DCS-Netzwerken ausgelegt.
F: Wie wirkt sich die abgestimmte Impedanz auf die Signalübertragung über dieses Kabel aus?
A: Die abgestimmte charakteristische Impedanz reduziert Signalabschwächung und Reflexionen entlang der Leitung und gewährleistet eine stabile Datenübertragung zwischen den verbundenen Systemhardwaremodulen.
Feldinstallationsrichtlinien
- Stellen Sie sicher, dass angeschlossene System-Rack-Backplanes und Feldstromquellen vor dem Installieren oder Entfernen von Kabelverbindern spannungsfrei sind.
- Halten Sie die minimal zulässigen Biegeradien entlang der Schrankkabelwege ein, um physische Belastungen der internen Leiter und Abschirmungsschichten zu vermeiden.
- Verbinden Sie den Abschirmungsableiter des Kabels direkt mit der Schutzerdung (PE) des Schranks, um die Störunterdrückungsleistung zu maximieren.
- Führen Sie Kommunikationskabel in separaten Niederspannungs-Kabelkanälen und mit physikalischem Abstand zu hochstromigen AC-Motorleitungen und Leistungsschaltleitungen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
