Produktdetails

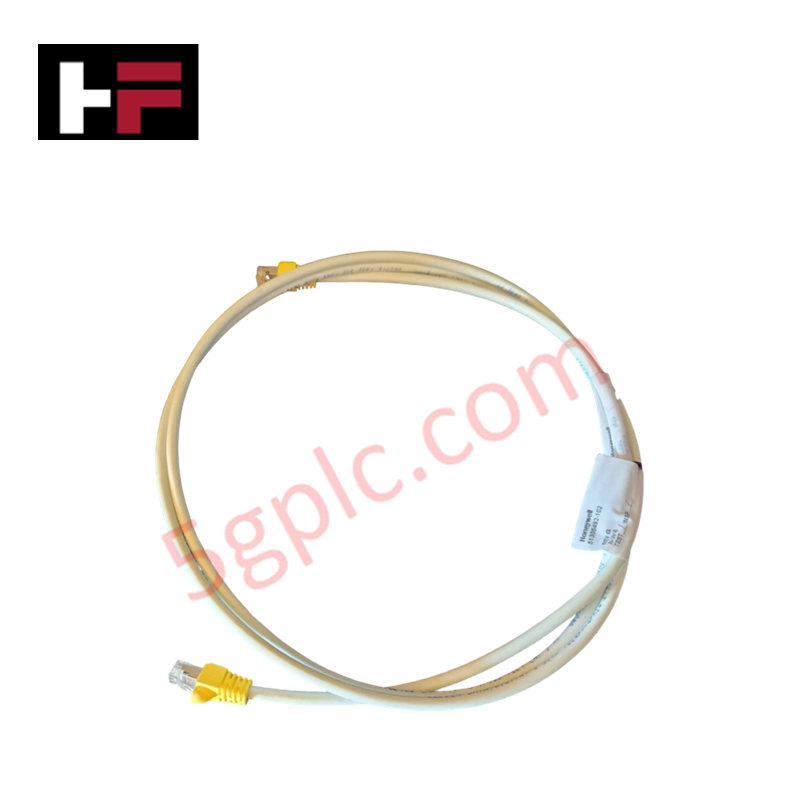

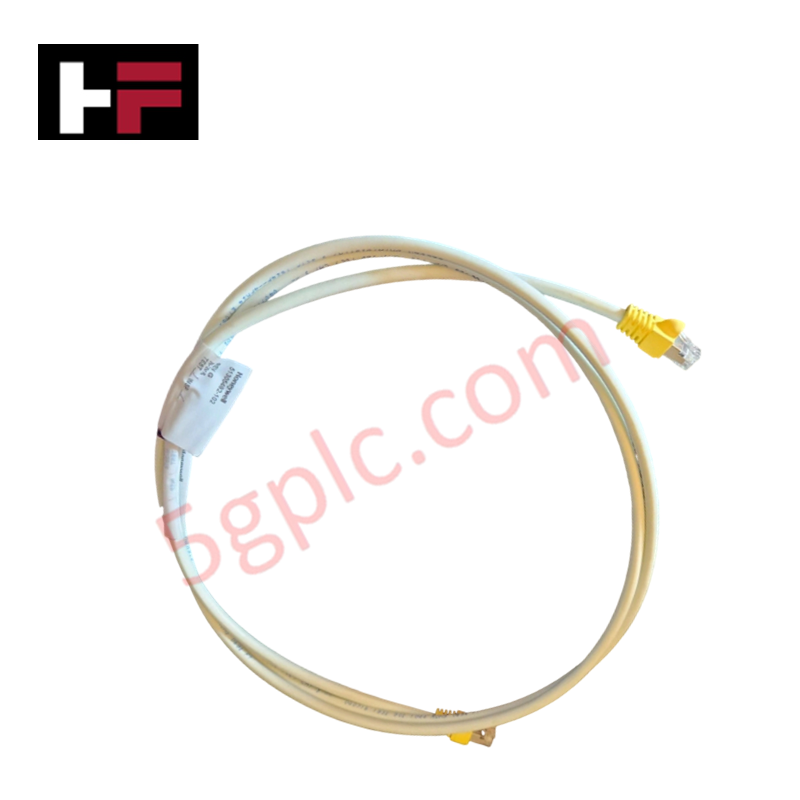

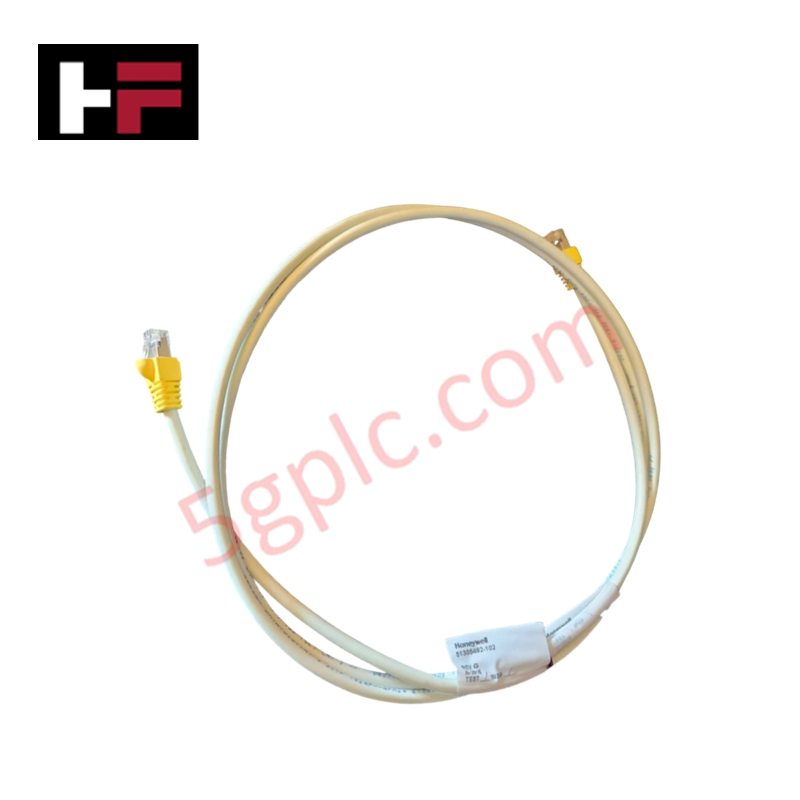

Der HONEYWELL 51305482-102, auch als 51305482-102 Industrial Cable katalogisiert, dient als dedizierte Hardwarekomponente für die zuverlässige Ausführung von 100-Base-T-Ethernet-Datenverbindungen innerhalb von Honeywell-Experion-Steuernetzwerken. Mit werkseitig konfektionierten RJ45-Steckern mit Schutzmanschette stellt er direkte physische Verbindungen zwischen Steuermodulen und Feld-I/O-Schnittstellen her.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51305482-102 |
| Marke Honeywell | Honeywell |
| Abmessungen | 2 bis 3 Meter (abhängig von der Konfiguration der Baugruppe) |
| Betriebstemperatur | Standard-Industriequalität (-20 bis +70 °C) |
| Leistungsaufnahme | Passive Komponente (0 W) |
| Kabeltyp | 100-Base-T-Ethernet |
| Steckertyp | RJ45 mit gelber Schutzmanschette |
| Nennspannung | 300 V |
| Schirmungsstruktur | Mehrlagiges, gegen EMI/RFI geschirmtes Geflecht |
| Signalprotokoll | Digitale Ethernet-Kommunikation |
Kanal-zu-Kanal-Isolierung und DCS-Kommunikation
Die Baugruppe 51305482-102 verwendet eine mehrlagige Geflechtschirmung, um hochfrequente elektromagnetische Feldstörungen in I/O-Schränken mit hoher Packungsdichte zu reduzieren. Während digitale Datenpakete über die 100-Base-T-Ethernet-Architektur übertragen werden, führen die angeschlossenen Subsystem-Schnittstellenmodule eine Kanal-zu-Kanal-Isolierung durch, um zu verhindern, dass Verschiebungen des Massepotenzials die differentiellen Signalpaare beeinflussen. Diese strukturelle Störfestigkeit gewährleistet einen deterministischen Pakettransport zwischen den Experion-Prozessknotencontrollern und Gateway-Modulen für 4-20-mA-HART-Schleifenprotokolle.
Häufig gestellte Fragen
F: Welcher physische Mechanismus sichert die RJ45-Verbindung unter vibrationsbelasteten Feldbedingungen?
A: Die Steckerbaugruppe verfügt über eine werkseitig angespritzte gelbe Zugentlastungsmanschette, die den Rastmechanismus vor mechanischem Hängenbleiben schützt und einer Ermüdung der Leiter an der Anschlussstelle vorbeugt.
F: Ist eine externe Erdung für die Kabelschirmbaugruppe erforderlich?
A: Die Schirmerdung ist über das Metallgehäuse der RJ45-Stecker integriert. Dieses wird beim Einstecken automatisch an die geerdete Chassis-Buchse der Experion-I/O-Modulschnittstelle angelegt.
Richtlinien für die Installation vor Ort
- Stellen Sie sicher, dass beide Host-Port-Schnittstellen sauber und frei von Partikelverunreinigungen sind, bevor Sie den Stecker einführen.
- Führen Sie die Baugruppe durch die vorgesehenen Kabelmanagementkanäle und halten Sie die standardmäßigen Mindestbiegeradien für geschirmte Ethernet-Medien ein.
- Richten Sie den RJ45-Stecker mit gelber Manschette am Gehäuse des Zielports aus und drücken Sie ihn fest hinein, bis die Verriegelungslasche hörbar einrastet.
- Halten Sie innerhalb des Gehäuses einen ausreichenden physischen Abstand zwischen 100-Base-T-Signalkabeln und der Verkabelung der Hochspannungs-Wechselstromverteilung ein.
