Produktdetails

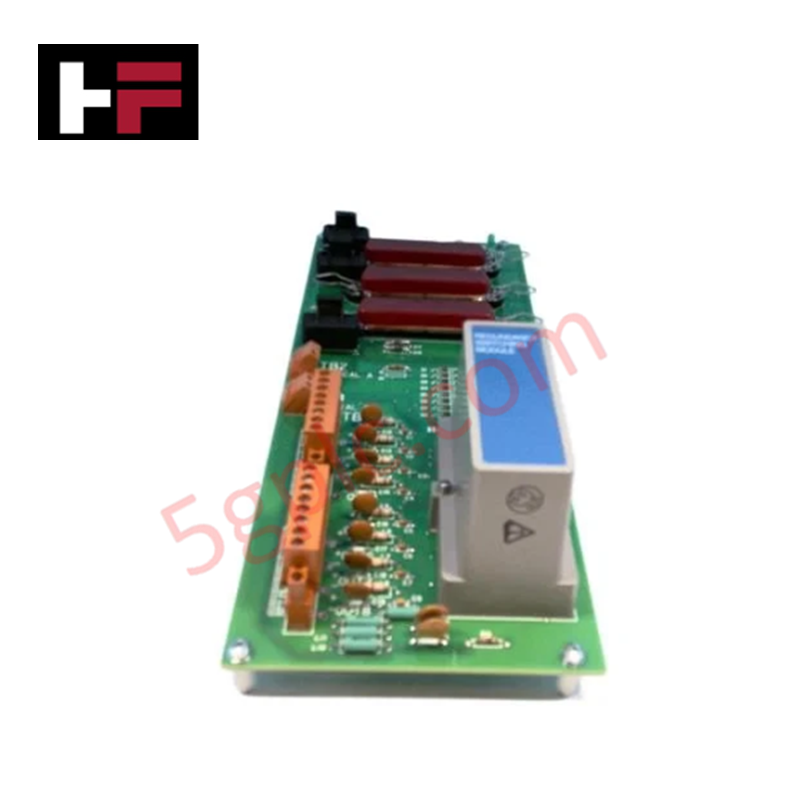

Der Honeywell 51304335-175, auch als MC-TAOX12 Analogausgangs-Feldanschlussbaugruppe bezeichnet, dient als dedizierte Hardwarekomponente zur Terminierung von 8 analogen Signalen und zur Führung von Feldstromkreisen innerhalb der Honeywell Universal Control Network (UCN)-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51304335-175 |
| Marke | Honeywell |
| Ursprung | USA |
| Gewicht | Ca. 0,45 kg |
| Abmessungen | Standard-Grundfläche einer Honeywell-FTA-Montagekarte |
| Betriebstemperatur | -20 °C bis +70 °C |
| Leistungsaufnahme | Max. 2,5 W bei 24 VDC |
| Alternative Teilenummer | MC-TAOX12 |
| Anzahl der Kanäle | 8 analoge Ausgangskanäle |
| Signalbereich | 0-20 mA oder 4-20 mA |
| Maximaler Lastwiderstand | 250 Ohm |
| Kommunikationsschnittstelle | Modbus RTU |
| Zulassung für explosionsgefährdete Bereiche | Class I, Division 2, Group D |
| MTBF | > 50.000 Stunden |
4-20-mA-HART-Stromkreisprotokoll und galvanische Trennung zwischen den Kanälen
Die Feldanschlussbaugruppe verfügt über galvanisch getrennte Stromtreiber und interne Filterschaltungen, um die Trennung zwischen den Kanälen über alle 8 analogen Ausgangsleitungen hinweg sicherzustellen. Durch die Aufrechterhaltung einer hohen galvanischen Isolation zwischen den Feldstromkreisen und den internen Systembussen unterdrückt die Baugruppe Verschiebungen des Erdpotenzials und verhindert, dass elektrische Übersprechstörungen die Signalgenauigkeit aktiver Geräte mit 4-20-mA-HART-Stromkreisprotokoll oder von 0-20-mA-Steuerstromkreisen beeinträchtigen.
Häufig gestellte Fragen
F: Welcher maximale Lastwiderstand wird pro Stromkreis beim 51304335-175 unterstützt?
A: Jeder der 8 Ausgangskanäle unterstützt einen maximalen Stromkreis-Lastwiderstand von 250 Ohm, wenn er innerhalb der standardmäßigen Ausgangsbereiche von 0-20 mA oder 4-20 mA betrieben wird.
F: Wie wird der 51304335-175 bei einer Installation in einem Gefahrenbereich der Class I, Division 2 geerdet?
A: Die Rahmenerdung wird über spezielle Chassis-Befestigungsschrauben hergestellt. Die Schirme der Feldkabel müssen an einem Punkt an der FTA-Erdungsschiene geerdet werden, um die Anforderungen der Class I, Division 2 zu erfüllen.
F: Kann die Baugruppe 51304335-175 in redundanten UCN-I/O-Konfigurationen installiert werden?
A: Ja, das Leiterplattenlayout ist für eine doppelt redundante Kabelverbindung zu redundanten Analogausgangs-I/O-Prozessormodulen innerhalb der Honeywell-UCN-Architektur ausgelegt.
Richtlinien für die Feldinstallation
- Stellen Sie sicher, dass die Backplane-Stromversorgung und die externen 24-VDC-Stromversorgungen der Stromkreise vor dem Anschließen von Schnittstellenkabeln oder der Verdrahtung der Klemmen spannungsfrei geschaltet sind.
- Montieren Sie die Baugruppe mithilfe der integrierten Montageclips auf der standardmäßigen DIN-Schiene oder Tragschiene des Schaltschranks.
- Befestigen Sie die Drain-Leitungen der Signalkabel direkt an der FTA-Schirmanschlussleiste, um eine durchgängige Erdung aufrechtzuerhalten und die Aufnahme hochfrequenter Störungen zu verhindern.
- Stellen Sie sicher, dass der Gesamtwiderstand des Feldstromkreises 250 Ohm nicht überschreitet, um eine Sättigung des Stromtreibers bei einer maximalen Signalausgabe von 20 mA zu verhindern.
